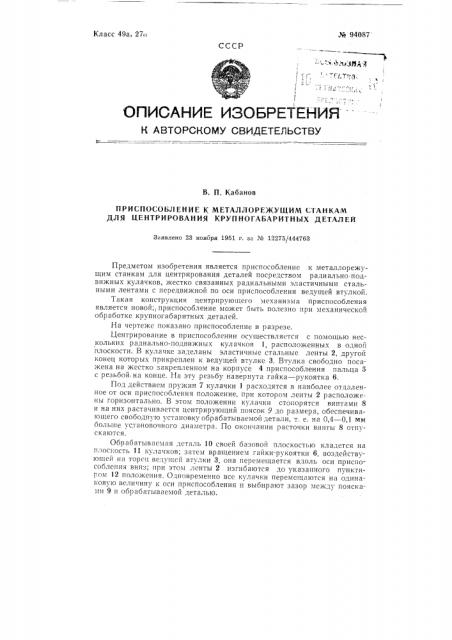

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. П, Кабанов

ПРИСПОСОБЛЕНИЕ К МЕТАЛЛОРЕЖУШИМ С1АНКАМ

ДЛЯ ЦЕНТРИРОВАНИЯ КРУПНОГАБАРИТНЫХ ДЕТАЛЕЙ

Заявлено 23 ноября 1951 r. за № 12275/444763

Предметом изобретения является приспособление к металлорежущим станкам для центрирования деталей посредством радиально подвижных кулачков, жестко связанных радиальными эластичными стальными лентами с передвижной по оси приспособления ведущей втулкой.

Такая конструкция центрирующего механизма приспособления является новои;, приспособление может быть полезно при механической обработке крупногабаритных деталей.

На чертеже показано приспособление в разрезе.

Центрирование в приспособлении осуществляется с помощью нескольких радиально-подвижных кулачков 1, расположенных в одной плоскости. В кулачке заделаны эластичные стальные ленты 2, другой конец которых прикреплен к ведущей втулке 3. Втулка свободно посажена на жестко закрепленном на корпусе 4 приспособления пальца 5 с резьбой,на конце. На эту резьбу навернута гайка †рукоят 6.

Под действием пружин 7 кулачки 1 расходятся в наиболее отдаленное от оси приспособления положение, при котором ленты 2 расположены горизонтально. В этом положении кулачки стопорятся винтами 8 и на ННх растачивается центрирующий поясок 9 до размера, обеспечивающего свободную установку обрабатываемой детали, т. е. на 0,4 — 0,1 MM больше установочного диаметра. По окончании расточки винты 8 отпускаются.

Обрабатываемая деталь 10 своей базовой плоскостью кладется на плос ocTh II кулачков; затем вращением гайки-рукоятки 6, воздействующей на торец ведущей втулки 3, она перемещается вдоль оси приспосооления вниз; при этом ленты 2 изгибаются до указанного пунктиром 12 положения. Одновременно все кулачки перемегцаются на одинаковую величину к оси приспособления и выбирают зазор между поясками 9 и обрабатываемой деталью.
