Союз Советских

Социалистических

Республик

< > 940870

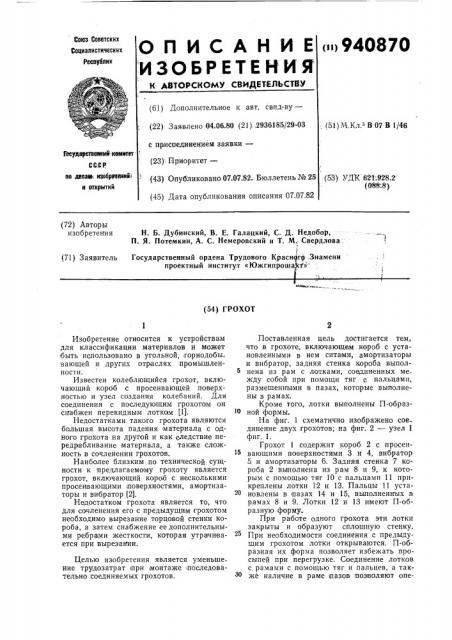

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф ъ г и ут (61) Дополнительное к авт. свид-ву— (22)- Заявлено 04.06.80 (21),2936185/29-03

; (51) М.Кл. В.07 В 1/46 с присоединением заявки— (23) Приоритет—

Гасударственный - комитет

CG.C Р пв делает. изобретении и открытий (53) УДК 621;928.2 (088;8) (43) Онубликовано 07.07.82. Бюллетень № 25 (45) Дата опублчкования описания 07.07.82 (72) Авторы изобретения

Н. Б. Дубинский, В. Е. Галацкий, С. Д. Недобор, П. Я. Потемкин, А. С. Немеровский и T. М. Свердлова: (71) Заявитель Государственный ордена Трудового Красн гв..Знамени проектный институт «Южгипрошфт» (54) ГРОХОТ

Изобретение относится к устройствам для классификации .материалов и может быть использовано в угольной, горнодобы вающей и,других отраслях промышленности.

Известен колеблющийся грохот, включающий короб с просеивающей поверхностью и узел создания колебаний. Для соединения с последующим грохотом он снабжен перекидным лотком (1).

Недостатками такого грохота являются большая высота падения материала с одного грохота HB другой и как следствие передрабливание материала, а также сложность в сочленении грохотов.

Наиболее близким по технической сущности к предлагаемому грохоту является грохот, включающий короб с несколькими просеивающими поверхностями, амортизаторы и вибратор (2).

Недостатком грохота является то, что для сочленения его с предыдущим грохотом необходимо вырезание торцовой стенки короба, а затем снабжение ее дополнительными ребрами жесткости, которая утра чивается при вырезании.

Целью изобретения является уменьше ние трудозатрат при монтаже последовательно соединяемых грохотов.

Поставленная цель достигается тем, что в грохоте, включающем короб с установленными в нем ситами, амортизаторы и вибратор, задняя стенка короба выполнена из рам с лотками, соединенных ме жду собой при помощи тяг с, пальцамп, размещенными в пазах, которые выполнены в рамах.

Кроме того, лотки выполнены П-образ10 ной формы.

На фиг. 1 схематично изображено сое динение двух грохотов; на фиг. 2 — узел 1 фиг. 1.

Грохот 1 содержит короб 2 с просеивающими поверхностями 3 и 4, вибратор

5 и амортизаторы 6. Задняя стенка 7 короба 2 выполнена из рам 8 и 9, к которым с помощью тяг 10 с пальцами 11 прикреплены лотки 12 и 13. Пальцы 11 установлены в пазах 14 и 15, выполненных в рамах 8 и 9. Лотки 12 и 13 лмеют П-обр аз ную фор му.

При работе одного грохота эти лотки закрыты и образуют сплошную стенку.

При необходимости соединения с предыдущим грохотом лотки открываются. П-образная их форма позволяет избежать просыпей при перегрузке. Соединение лотков с рамами с помощью тяг и пальцев, а также наличие в раме аазов позволяют опе940870 фиг. 7 ративно регулировать высоту и угол наклона лотков.

Првмекение грохота с задней стенкой, выполненной, как указано выше, позволит существенно повысить надежность узла соединения грохотов и уменьшить трудо затраты при монтаже.

Ф ар мула изо1бр етения

I. Грохот, включающий короб с установленными в нем ситами, амортизаторы и вибратор, отличающийся тем, что, с целью уменьшения трудозатрат при монтаже последовательно соедикяемых грохотов, задняя стенка короба выполнена из

I рам с лотками, соединенных между собой при помощи тяг с пальцами, р|азмещенными в пазах, выполненных в рамах.

2. Грохот по п. 1, отличающийся тем, что лотки выполнены П-образной формы. ормаци внимание при экспертизе:

1. Левенсон Л. Б. и Прейгерзон Г. И.

Дробление и грохочение полезных ископаемых. М., Гостоптехиздат, 1940, с. 606.

2. Грохот по п. 1, отличающийся оборудование. М,, ГОСИНТИ, 1964, с. 40 (прототип) . !

940870

Ill /!

Составитель В. Кравец

Техред И. Заболотнова

Редактор 3. Бородкина

Коррекгор С. Файн

Заказ 726/570 Изд. ЛЪ 201 Тираж 634 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
