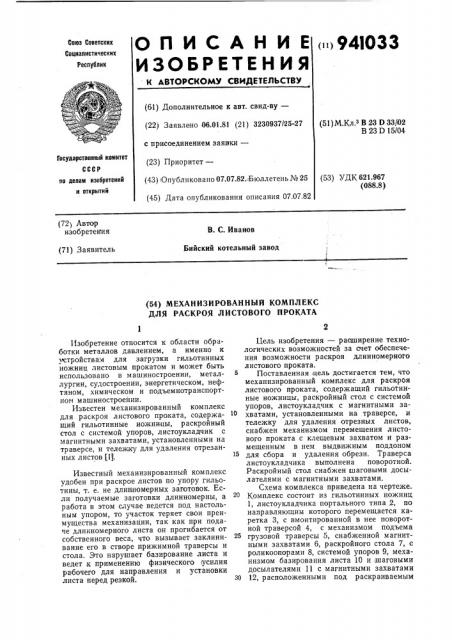

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >941033

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.01.81 (21) 3230937/25-27 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.07.82. Бюллетень № 25 (45) Дата опубликования описания 07.07.82 (51) М Кл з В 23 D 33 i02

В 23 D 15/04

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.96? (088.8) (72) Автор изобретения

В. С. Иванов

Бийский котельный завод (71),Заявитель (54) МЕХАНИЗИРОВАННЫЙ КОМПЛЕКС

ДЛЯ РАСКРОЯ ЛИСТОВОГО ПРОКАТА

Изобретение относится к области обработки металлов давлением, а именно к устройствам для загрузки гильотинных ножниц листовым прокатом и может быть использовано в машиностроении, металлургии, судостроении, энергетическом, нефтяном, химическом и подъемнотранспортном машиностроении.

Известен механизированный комплекс для раскроя листового проката, содержащий гильотинные ножницы, раскройный стол с системой упоров, листоукладяик с магнитными захватами, установленными на траверсе, и тележку для удаления отрезанных листов (1).

Известный механизированный комплекс удобен при раскрое листов по упору гильотины, т. е. не длинномерных заготовок. Если получаемые заготовки длинномерны, а работа в этом случае ведется под настольным упором, то участок теряет свои преимущества механизации, так как при подаче длинномерного листа он прогибается от собственного веса, что вызывает заклинивание его в створе прижимной траверсы и стола. Это нарушает базирование листа и ведет,к применению физического усилия рабочего для направления и установки листа перед резкой. 30

Цель изобретения — рааширение технологических возможностей за счет обеспечения возможности раскроя длинномерного листового проката.

Поставленная цель достигается тем, что механизированный комплекс для раскроя листового проката, содержащий гильотинные ножницы, раскройный стол с системой упоров, листоукладчик с магнитными захватами, установленными на траверсе, и тележку для удаления отрезных листов, снабжен механизмом перемещения листового проката с клещевым захватом и размещенным в нем выдвижным поддоном для сбора и удаления обрези. Траверса листоукладчика выполнена поворотной.

Раскройный стол снабжен тцаговыми досыл ателя ми с м агнитн ы ми захватами.

Схема комплекса приведена на чертеже.

Комплекс состоит из гильотинных ножниц

1, листоукладчика портального типа 2, по направляющим которого перемещается каретка 3, с вмонтированной в нее поворотной траверсой 4, с механизмом подъема грузовой траверсы 5, снабженной магнитными захватами 6, раскройного стола 7, с роликоопорами 8, системой упоров 9, механизмом базирования листа 10 и шаговыми досылателями 11 с магнитными захватами

12, расположенными под раскраиваемым

941033 листом. Для удаления отрезанных заготовак из-под гильотины смонтирована платформа 13. Подача листа в створ гильотины осуществляется механизмом перемещения листа, состоящим из корпуса 14, выполнен- 5 ного в виде портала, клещевого захвата 15 и вмонтированного в корпус выдвижного поддона 16 для сбора и удаления обрези.

Механизированный комплекс работает следующим образом. l0

Пакет листов, подлежащих раскрою, подается мостовым краном в зону действия листоукладчика 2. Магнитными захватами

6, расположенными на траверсе 5, очделяется от пакета один лист, п ереносится 15 листоукладчиком 2 на раокройный стол 7 и укладывается на роликовые опоры 8. Механизмом базирования 10 выравнивается продольная кромка и досылателями 11 с магнитными захватами 12 лист перемещается на один — два шага в створ ножниц

1. Далее подводится механизм перемещения листа, который:клещами 15 захватывает лист и транспортирует его до срабатывания концевого или путевого выключа- 25 теля, вызывающего остановку. В это время .на раскройном столе 7 выдвигается один .из упоров раскроя системы упоров 9, выдвижение упора дает команду на реверс и механизм перемещения подает лист до вы- зО двинувшегося упора 9 системы. Включается рабочий ход гильотинных ножниц 1, в момент, когда прижимная траверса 17 прижмет лист к стволу гильотины 18, клещи

15 открываются, и отрезанный лист падает 35 на платформу 13. Лист, останшийся на раскройнойм столе 7, подлежит обрезке по периметру.

Механизм перемещения листа с выдвинутым поддоном 16 подается на гильотину 40 до упора последнего в станину и находится в таком положении до окончания обрезки.

По окончании обрезки поддон 16 убирается в корпус 14 и механизм перемеще- 45 ния готов к приему следующего листа. Обрезь удаляется по мере заполнения ею поддона 16.

Поворот листов при операции обрезки производится при помощи поворотной траверсы 4, а базирование по системе упоров

9 осуществляется шаговыми досылателями

11 с магнитными захватами 12.

Отрезанные листы на платформе 13 удаляются из-под гильотины и мостовым краном переносятся в зону действия листоукладчика 2 для операции обрезки.

Использование предлагаемого механизированного комплекса расширяет технологические возможности ножниц при резке длинномерного проката, повышает производительность и улучшает условия труда по сравнению с прототипом.

Формула изобретения

1. Механизированный комплекс для раскрая листового проката, содержащий гильотичные ножницы, раскройный стол с системой упоров, листоукладчик с магнитными захватами, установленными на траверсе, и тележку для удаления отрезанных листов, отл и ч а ю щи и ся тем, что, с целью расширения технологических возможностей за счет обеспечения возможности раскроя длинномерного листового проката, он снабжен механизмом перемещения листового проката с клещевым захватом и размещенныь. нем выдвижным поддоном для сбора и удаления обрези.

2. Комплекс по .п. 1, отличающийся тем., что траверса листоукладчика выполнена поворотной.

3. Комплекс по п. 1, о т л и ч а ю щ и йс я тем, что раскройный стол снабжен щаговыми досылателями с магнитными захватами.

Источник информации, принятый во внимание при экспертизе

1. Комплексная механизация и автоматизация заготовительных работ в сварочном производстве. Обзор, 2-77-43, М., НИИЭинформэнергомаш, 1977, с. 14 —.16, рис. 4 (прототип).
