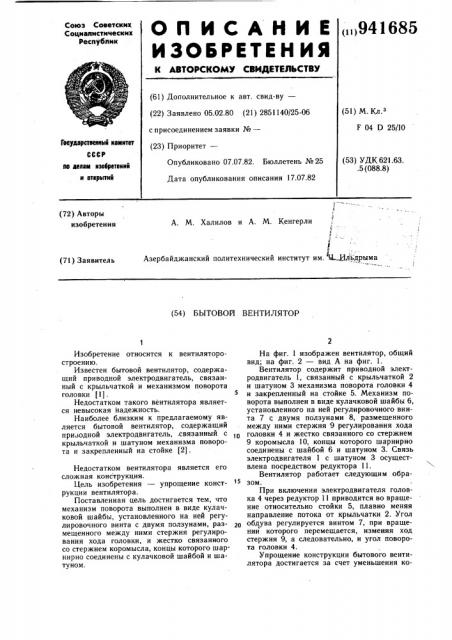

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистических

Республик

< >941685 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.02.80 (21) 2851140/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

F 04 D 25/10

Гасударственный кемнтет

СССР (53) УДК 621.63..5 (088.8) Опубликовано 07.07.82. Бюллетень №25

Дата опубликования описания 17.07.82 лю делам нзеаретеннй и атнрмтий (72) Авторы изобретения

А. М. Халилов и А. М. Кенгерли г

Азербайджанский политехнический институт им..Цльдрыма (71) Заявитель (54) БЫТОВОЙ ВЕНТИЛЯТОР

Изобретение относится к вентиляторостроению.

Известен бытовой вентилятор, содержащий приводной электродвигатель, связанный с крыльчаткой и механизмом поворота головки (1).

Недостатком такого вентилятора является невысокая надежность.

Наиболее близким к предлагаемому является бытовой вентилятор, содержащий призодной электродвигатель, .связанный с крыльчаткой и шатуном механизма поворота и закрепленный на стойке (2).

Недостатком вентилятора является его сложная конструкция.

Цель изобретения — упрощение конструкции вентилятора.

Поставленная цель достигается тем, что механизм поворота выполнен в виде кулачковой шайбы, установленного на ней регулировочного винта с двумя ползунами, размещенного между ними стержня регулирования хода головки, и жестко связанного со стержнем коромысла, концы которого шарнирно соединены с кулачковой шайбой и шатуном.

На фиг. 1 изображен вентилятор, общий вид; на фиг. 2 — вид А на фиг. 1.

Вентилятор содержит приводной электродвигатель 1, связанный с крыльчаткой 2 и шатуном 3 механизма поворота головки 4 и закрепленный на стойке 5. Механизм поворота выполнен в виде кулачковой шайбы 6, установленного на ней регулировочного винта 7 с двумя ползунами 8, размещенного между ними стержня 9 регулирования хода головки 4 и жестко связанного со стержнем

9 коромысла 10, концы которого шарнирно соединены с шайбой 6 и шатуном 3. Связь электродвигателя 1 с шатуном 3 осуществлена посредством редуктора 11.

Вентилятор работает следующим образом.

При включении электродвигателя головка 4 через редуктор 11 приводится во вращение относительно стойки 5, плавно меняя направление потока от крыльчатки 2. Угол обдува регулируется винтом 7, при вращении которого перемещается, изменяя ход стержня 9, а следовательно, и угол поворота головки 4.

Упрощение конструкции бытового вентилятора достигается за счет уменьшения ко941685

Формула изобретения фиг. 1 личества деталей и упрощения их форм по сравнению с известными конструкциями.

Бытовой вентилятор, содержащий приводной электродвигатель, связанный с крыльчаткой и шатуном механизма поворота головки и закрепленный на стойке, отличающийся тем, что с целью упрощения конструкции, механизм поворота выполнен в виде кулачковой шайбы, установленного на ней регулировочного винта с двумя ползунами, размещенного между ними стержня регулирования хода головки, и жестко связанного со стержнем коромысла, концы которого шарнирно соединены с кулачковой шайбой и шатуном.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР p № 436925, кл. F 04 D 25/08, 1974.

2. Акцептованная заявка Японии

М 48 †211, кл. 126 М 203 опублик. 1973.

941685

Составитель А. Клубничкин

Редактор Т. Киселева Техред А. Бойкас Корректор В. Бутяга

Заказ 4797/23 Тираж 678 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
