Реферат

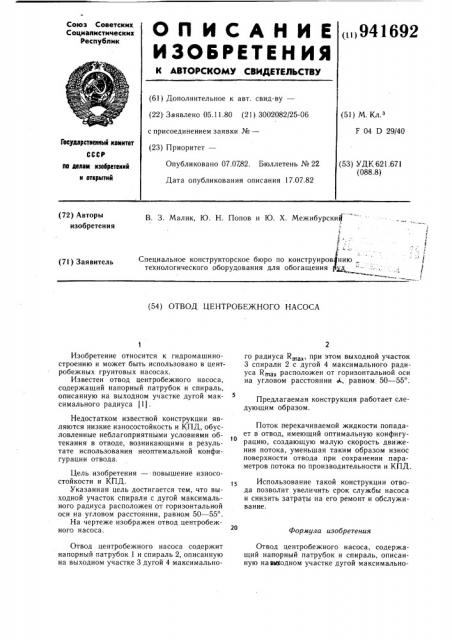

ОП ИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<„>941692 (61) Дополнительное к авт. свид-ву— (22)- Заявлено 05.11.80 (21) 3002082/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

F 04 D 29/40

Гееударственннй кемнтет

Опубликовано 07.0782. Бюллетень № 22

Дата опубликования описания 17.07.82 (53) УДК 621.671 (088.8) пе делан нзебретений н еткрнтий (72) Авторы изобретения

В. 3. Малик, Ю. Н. Попов и Ю. Х. Межибурский

l E

1, f - 1 (Специальное конструкторское бюро по конструиров нию „ технологического оборудования для обогащения д - -, .; 1

f (71) Заявитель (54) ОТВОД ЦЕНТРОБЕЖНОГО НАСОСА го

Формула изобретения

Изобретение относится к гидромашиностроению и может быть использовано в центробежных грунтовых насосах.

Известен отвод центробежного насоса, содержащий напорный патрубок и спираль, описанную на выходном участке дугой максимального радиуса (1) .

Недостатком известной конструкции являются низкие износостойкость и КПД, обусловленные неблагоприятными условиями обтекания в отводе, возникающими в результате использования неоптимальной конфигурации отвода.

Цель изобретения — повышение износостойкости и КПД.

Указанная цель достигается тем, что выходной участок спирали с дугой максимального радиуса расположен от горизонтальной оси на угловом расстоянии, равном 50 — 55 .

На чертеже изображен отвод центробежного насоса.

Отвод центробежного насоса содержит напорный патрубок 1 и спираль 2, описанную на выходном участке 3 дугой 4 максимального радиуса Кп,а„, при этом выходной участок

3 спирали 2 с дугой 4 максимального радиуса Кща„расположен от горизонтальной оси на угловом расстоянии А, равном, 50 — 55 .

Предлагаемая конструкция работает следующим образом.

Поток перекачиваемой жидкости попадает в отвод, имеющий оптимальную конфигурацию, создающую малую скорость движения потока, уменьшая таким образом износ поверхности отвода при сохранении параметров потока по производительности и КПД.

Использование такой конструкции отвода позволит увеличить срок службы насоса и снизить затраты на его ремонт и обслуживание.

Отвод центробежного насоса, содержащий напорный патрубок и спираль, описанную навмводном участке дугой максимально 941692

3 го радиуса, отличающийся тем, что, с целью повышения износостойкости и КПД, выходной участок спирали с дугой максимального радиуса расположен от горизонтальной оси на угловом расстоянии, равном 50 — 55 .

Источники информации, 1. принятые во внимание при экспе"ти р зе . Животовский П. С., Смойловская Л. Е.

Лопастные насосы для абразивных гидросмесей. М., «Машиностроение», 1978, с. 25.

Реда А. К с ктор . озориз Тех ед А. Бойк оставитель Т Куликова

Заказ 4797/23 ехред А. Бойкас Корректор В.. Бутяга
