Реферат

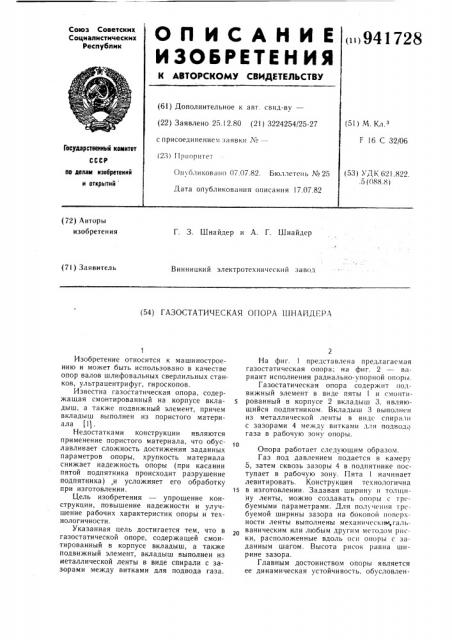

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву— (22) Заявлено 25.12.80 (21) 3224254/25-27 с присоединением заявки №вЂ” !

23! 11риоритет (51) М, Кл,з

F 16 С 32/06

Государственные комитет

СССР (53) УДК 621.822, .5 (088.81 по делам иаооретеиий и открытий

Опубликовано 07.07.82. Бюллетень ¹ 25

Дата опубликования описания 17.07.82 (72) Авторы изобретения

Г. 3. Шнайдер и А. Г. Шнайдер (71) Заявитель

Винницкий электротехнический завод (54) ГАЗОСТАТИЧЕСКАЯ ОПОРА ШНАЙДЕРА

Изобретение относится к машиностроению и может быть использовано в качестве опор валов шлифовальных сверлильных станков, ультрацентрифуг, гироскопов.

Известна газостатическая опора, содержащая смонтированный на корпусе вкладыш, а также подвижный элемент, причем вкладыш выполнен из пористого материf1) .

Недостатками конструкции являются применение пористого материала, что обуславливает сложность достижения заданных параметров опоры, хрупкость материала снижает надежность опоры (при касании пятой подпятника происходит разрушение подпятника) и усложняет его обработку при изготовлении.

Цель изобретения — упрощение конструкции, повышение надежности и улучшение рабочих характеристик опоры и технологичности.

Указанная цель достигается тем, что в газостатической опоре, содержащей смонтированный в корпусе вкладыш, а также подвижный элемент, вкладыш выполнен из металлической ленты в виде спирали с зазорами между витками для подвода газа.

На фиг. 1 представлена предлагаемая газостатическая опора; на фиг. 2 — вариант исполнения радиально-упорной опоры.

Газостатическая опора содержит подвижный элемент в виде пяты 1 и cMollTHрованный в корпусе 2 вкладыш 3, являющийся подпятником. Вкладыш 3 выполнен из металлической ленты в виде спирали с зазорами 4 между витками для подвод газа в рабочую зону опоры.

1о

Опора работает следующим образом.

Газ под давлением подается в камеру

5, затем сквозь зазоры 4 в подпятнике поступает в рабочую зону. Пята начинает левитировать. Конструкция технологична

15 в изготовлении. Задавая ширину и толщину ленты, можно создавать опоры с требуемыми параметрами. Для получения трсбуемой ширины зазора на боковой поверхности ленты выполнены механическим,гальваническим или любым другим методом риски, расположенные вдоль оси опоры с заданным шагом. Высота рисок равна ширине зазора.

Главным достоинством опоры является ее динамическая устойчивость, обусловлен941728

Формула изобретения

Составитель Т. Хромова

Редактор Н. Бобкова Техред А. Бойкас Корректор А. Ференц

Заказ 4801/25 Тираж 803 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, Ж вЂ” 35, Раушская наб.; д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4 з ная большим количеством равномерно расположенных щелей, простота конструкции.

Газостатическая опора, содержащая смонтированный в корпусе вкладыш, а также подвижный элемент, отличающаяся тем, что, с целью упрощения конструкции и увеличения технологичности, вкладыш выполнен из металлической ленты в виде спирали с зазорами между витками для подвода газа.

Источники информации, принятые во внимание при экспертизе

1. Константинеску В. Н. Газовая смазка.

«Машиностроение», 1968, с. 208 (прототип) .
