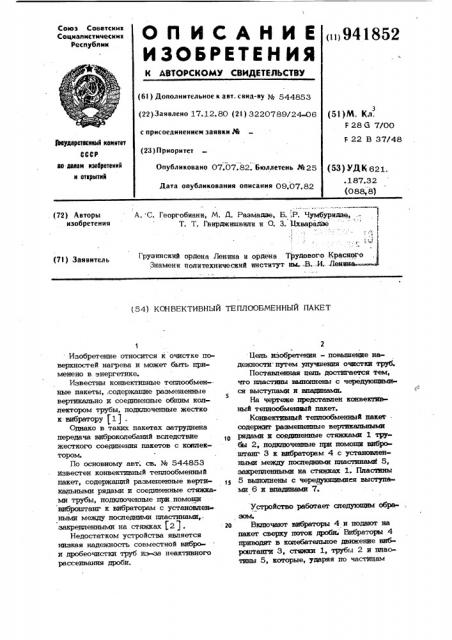

Реферат



А. С. Георгобиани, М. Q. Размадзе, Б.;Р. Чумбуридэе, Т. Т. Гвирдщишвили и О. 3. Цхварадзе (72) Авторы изобретения

1 Д1

Грузинский ордена Ленина и ордена Трудового Красного

Знамени политехнический институт им..В. И. Лен (7!) Заявитель (54) КОН ВЕКТИВНЫЙ ТЕПЛООБМЕННЫЙ ПАКЕТ

Изобретение относится к очистке поверхностей нагрева и может быть применено в энергетике.

Известны конвективные теплообменные пакеты,:содержашие размешенные

5 вертикально и соединенные общим коллектором трубы, подключенные жестко к вибратору (1) .

Однако в таких пакетах затруднена передача виброколебаний вследствие жесткого соединения пакетов с коллектором

По основному авт. св. % 544853 известен конвективный теплообменный пакет, содержаший размещенные вертикальными рядами и соединенные стяжками трубы, подключенные при. помощи внброштанг к вибраторам с установлен ными между последними пластинами,. закрепленными на стяжках (2), 2о

Недостатком устройства является низкая надежность совместной виброи дробеочистки труб из- за неактивного рассеивания дроби.

Цель изобретения — повышение надежности путем улучшения очистки труб.

Поставленная цель доступ ается тем, чго пластины выполнены с чередуюпиимися выступами и впадинами.

На чертеже представлен конвектиюный теплообменыай пакет.

Конвективный теплообменный пакет рядами и сорщшенные стяжками 1 трубы 2, подключенные при помощи виброштанг 3 к вибраторам 4 с установленными между последними пластинамИ 5, закрепленными на стяжках 1. Пластины

5 вьппишены с чередтющимиея выступами 6 и впадинами 7.

Устройство работает следуюшим образом.

Включают вибраторы 4 и подают на пакет сверху поток дроби Внбраторы 4 приводят в колебательное движение виброштанги 3, стяжки 1, трубы 2 и плаотины 5, которые, ударяя по частицам

1й 1. Авторское свидетельство СССР

¹.155590, кл. F 28G 7/00, 1968.

2. Авторское свидетельство СССР № 544853, кл. F 28 6 7/00, 1974.

3 941882 4 дроби, подаваемым сверху, сообщают шийся тем, чго, с целью повышения последним ускорение. надежности путем улучшения очистки

За счет выступов 6 и впадин 7 плас- труб, пластины выполнены с чередуюшитин 5 происходит более равномерное и MECH BbICT BMH И Впадннами. сильное рассеивание по объему турбули- s

1. зированного потока дроби, который сбивает Источники информации, отложение с большей площади труб 2. принятые во внимание при экспертизе

Выполнение пластин с чередующимися выступами и впадинами позволяет эффективней производить очистку труб., Формула изобретения

Конвективный теплообменный пакет по авт. св. № 544853, о т л и ч а юСоставитель В. Кназев
