Реферат



Союз Советсиик

Социалистические

Республик

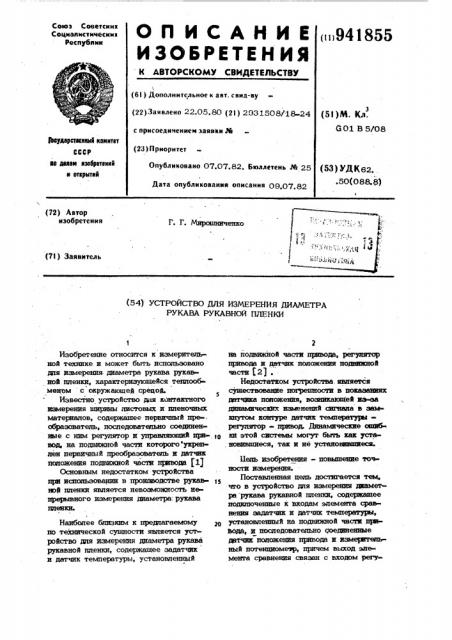

ОЛ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< 941855 (6l ) Дополнительное к авт. свид-ву (5! )М. Кл.

601 В 5/08 (22)Звввлено 22.05.80 (2l) 2931508/18-24 с присоелинением заявки,йе (23) Приоритет евоумротве««ыб ком«тот

СССР ао долам «эабрете«««

«открмт«й

Опубликовано 07.07.82. бюллетень ¹ 25 (53) УДКЕ2. .50(088.9) Дата опубликования описания 09,07.82 (72) Автор изобретения

Г. Г. Мирсешптченко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА

РУКАВА РУКАВНОЙ ПЛЕНКИ

Изобретение относится к измеритель ной технике и может быть использовано для измерения диаметра рукава рукавной пленки, характеризующейся тетятооб меном с окружакнцей срецой.

Известно устройство дпя контактного измерения ширины листовых и пленочных материалов, содержащее первичный пре-образователь, последовательно соединенвод, на. подвижной части которого укреплен первичный преобразователь и датчик положения подвижной части привода (Х)

Основным недостатком устройства прн использовании в прои:.водстве рукав д ной пленки sansercs невозможность непрерывного измерения диаметра.. рукава пленкиа

Наиболее близким к предлагаемому зо по технической сущности является year ройство для измерения диаметра рукава рукавной пленки, содержащее задатчик и датчик температуры, установленный на подвижной части щжвода регулятор привода и датчик полажения подвижной части (2) .

Недостатком устройства. является существование погрешности в показайинх датчИка положения, воаюикаккней иэ-sa дннамичес«их изменетптй сигнала в замкнутом контуре датчик температурырегулятор - привод. Динамические ошиб ки этой системы могут быть как установившиеся, так и не устаноиивноаеся.

Цель изобретения - повышение точности измереяияв

Поставленная цель достигается тем, чго в устройство для измерения диаметра рукава рукавной пленки, содержашее подключенные к входам элемента сравнения задатчик и датчик температуры, установлетшый на подвижной части щиэода, И последовательно соединенные датчик положения привода и измеуитеетьный потенпиомеър, причем выход элемента сравнения связан с входом регу3 941855, 4 ены последовательно эту ошибку, в сумматоре 5 сигнал с р и индикатор, потенцнометра 9 суммируют с сигналом тора соединены с ошибки. При увеличении диаметра в сумвнения и измери- матор 5 поступают с, элемента 2 и с потенциометра 9 однополярные, положиавлена блок-схема тельные сигналы. Но сигнал элемента 2 опережает появление сигнала с потенпиодатчик темпе- метра 9. При этом, учитывая реакцию

1, элемент 2 срав- всей системы на изменение диаметра, мпературы, регуля- 10 т.е. изменение ошибки в начальный мотор 5, привод 6,, мент с нулевым ycrановившимся значе

8 положения приво- вием и изменение сигнала с потенцнопотенциометр 9. метра 9 от нуля до установившегося еже показаны рукав значения с течением времени, за время овки экструде- >s переходного процесса в системе ошибка в показаниях индикатора 7 значительно плена на подвижной уменьшается, енциометр 9 запи- Устройство позволяет повысить точнапряжением. ность измерения в динамических режиает следующим об- 2О мах до 10-15%, что в итоге может.привести к экономии сырья за счет более ( ают температуру точного регулирования размерных .харакости сава 10, в теристик пленки. лятора привода, введ соединенные суммато причем входы сумма выходами элемента сра тепьного потенциометра

На чертеже предст устройства.

Устройство содержит ратуры термопары кения, задатчик 3 те тор 4 привода, сумма индгпсатор 7, датчик да и измерительный

Кроме того, на черт

10 пленки и часть гол ра 11.

Термопара 1 укре части привода 6. Пот тывается двуполяркым

Устройство работ разом.

С задатчика 3 эад точки вблизи поверхн ру1 которой автоматически устанавливается термопара 1 при движении подвижной и части (штока) привода 6. Это возможно потому, что термопара 1, элемент 2, регулятор 4 и щжвод с перемещающейся подвижной частью образуют замкнутую систему регулирования температуры.

При любом поперечном перемещении поверхности рукава, распределение температур которого стационарно, точка с эадаийой температурой у поверхности рукава также переместится. Например, диаметр рукава увеличился. С термопары 1 на элемент 2 поступит в этом слу- чае сигнал, бопьщни сигнала задатчика

3. Их разность будет подана на регулятор 4 и с него - на привод 6, который отработает это увеличение тем, .что под- . вижная часть привода 6 отодвинет термопару 1 от рукава 10. Так как замкнутая система является системой динамической, перемещение температуры будет происхо.-: дить с запаздыванием относительно изменения сигнала ошибки на выходе элемента 2. Вместе с тем, с той же динамической ошибкой будут меняться показания потенциометра 9. Чтобы уменьшить

Формула изобретения

Устройство дня шмерения диаметра рукава рукавной пленки, содержащее подключенные к входам элеменга сравнения эадатчик и датчик температуры, установ= ленный н& по щижнОЙ части привода, и последовательно соединенные датчик положения привода g измерительный потенциометр, причем выход элемента сравнения связан с входом регулятора привода, о т л и ч а ю ш е е с я тем, что, с целью повышения точности yes ройства, оно содержит последовательно соединенные сумматор и индикатор, щачем входы сумматора соединены с выходами элемента сравнения и измерительного потендиом тра.

Источники йнформации, щжиятые so внимание при экспертизе

1. Авторское сй щетельство СССР

М 353128,. кл. 601 В 7/02, 1970.

2. Авторское свидетельство СССР

М 807035, кл. 6 01 В 5/08, 1979 (прототип) .
