Устройство для определения моментов экстремумов гармонического сигнала

Устройство для определения моментов экстремумов гармонического сигнала

Иллюстрации

Показать все

Реферат

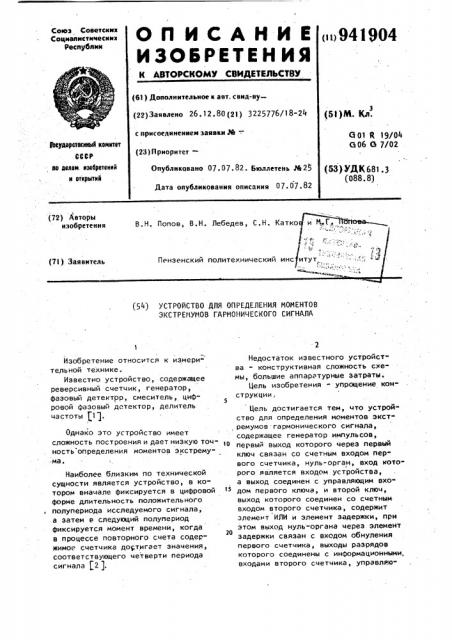

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцнаяистичвсиих

Рвспублии

941 $04 (61) Дополнительное к авт. свид-ву(22)Заявлено 26.12.80(21) 322 776/18-24 с присоединением заявки № = (23) 1Триоритет—

Опубликовано 07, 07. 82. бюллетень ¹ 25 (5l)N. Кл.

G01 Я 19/04

G06 О 7/02

9мударствипый квинтет

СССР до делан кзебретенвй и вткрыткй (53) УД3(681.3 (088.8) Дата опубликования описания 07. 07 . 82 (72) Авторы

В,Н. Попов, В.Н. Лебедев, С.Н. Катко и Н,, Г (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ИОИЕНТОВ

ЭКСТРЕНУИОВ ГАРМОНИЧЕСКОГО СИГНАЛА

Изобретение относится к измери" тельной технике.

Известно устройство, содержащее реверсивный счетчик, генератор, фазовый детектрр, смеситель, цифровой фазовый детектор, делитель частоты ) 1 J.

Однако это устройство имеет сложность построения и дает низкую точ- ц> ность определения моментов экстремума.

Наиболее близким по технической сущности является устройство, в ко" тором вначале фиксируется в цифровой форме длительность положительного полупериода исследуемого сигнала, а затем в следующий полупериод фиксируется момент времени, когда го в процессе повторного счета содержимое счетчика достигает значения, соответствующего четверти периода сигнала 12 ).

Недостаток известного устройства — конструктивная сложность схемы, большие аппаратурные затраты.

Цель изобретения - упрощение конструкции, Цель достигается тем, что устройство для определения моментов экстремумов гармонического сигнала, содержащее генератор импульсов, первый выход которого через первый ключ связан со счетным входом первого счетчика, нуль-орган, вход которого является входом устройства, а выход соединен с управляющим входом первого ключа, и второй ключ, выход которого соединен со счетным входом второго счетчика, содержит элемент ИЛИ и элемент задержки, при этом выход нуль-органа через элемент задержки связан с входом обнуления первого счетчика, выходы разрядов которого соединены с информационными, входами второго счетчика, управляю"

3 9419 щий вход которого подключен к выходу нуль-органа, выходы разрядОв второго счетчика через элемент ИЛИ связаны с управляющим входом второго ключа, информационный вход которого подключен к второму выходу генератора импульсов, а выход переноса старшего разряда второго счет чика является выходом устройства.

На чертеже представлена блок- 10 схема предлагаемого устройства.

Устройство содержит нуль-орган 1 элемент 2 задержки, счетчики 3 и

4, ключи 5 и 6, элемент ИЛИ 7, генератор 8 импульсов, вход 9, выход 15

10 устройства.

Устройство работает следующим образом.

04 руется импульс, время появления которого соответствует экстремальному значению исследуемого сигнала, Этот импульс появляется через четверть периода после начала счета и, следовательно, соответствует появлению экстремума входного сигнала.

В момент обнуления счетчика 4 элемент ИЛИ 7 закрывает ключ 6.

Далее описанный процесс повторяется и на выходе устройства возникают кратковременные импульсы в моменты, соответствующие неибольшим и наименьшим значениям гармонического входного сигнала.

Технико-экономический эффект от использования изобретения обусловлен уменьшением аппаратурных затрат, повышением надежности функционирования, а также улучшением динамических характеристик (исключается время, необходимое для сравнения кодов) . формула изобретения

Устройство для определения моментов экстремумов гармонического сигнала, содержащее генератор импульсов, первый выход которого через первый ключ связан со счетным входом первого счетчика, нульорган, вход которого является входом устройства, а выход соединен с управляющим входом первого ключа, и второй ключ, выход которого соединен со счетным входом второго счетчика, отличающееся тем, что, с целью упрощения, устройство содержит элемент ИЛИ и элемент задержки, при этом выход нуль-органа через элемент задержки связан с входом обнуления первого счетчика, выходы разрядов которого соединены с информационными входами второго счетчика, управляющий вход которого подключен к выходу нульоргана, выходы разрядов второго счетчика через элемент ИЛИ связаны с управляющим входом второго ключа, информационный вход которого подключен к второму выходу генератора импульсов, а выход переноса старшего разряда второго счетчика является выходом устройства.

Источники информации, принятые во внимание при экспертизе

1. Патент США V 3764903, кл.32483 D, опублик. 1973.

2.Авторское свидетельство СССР

W 677470,кл. G 01 8 23/16,1978(прототип) .

В исходном состоянии ключ 5 открыт сигналом с выхода нуль-органа 1, ключ 6 закрыт сигналом с выхода элемента ИЛИ 7. С выходов генератора 8 на входы ключей 5 и 6 подаются импульсные последовательности, причем на вход ключа 6 поступают импульсы удвоенной частоты.

В моменты времени, когда исследуемый входной сигнал переходит от отрицательных значений к положительным и от положительных к отрицательным, т.е. в каждый полупериод нульорган 1 формирует короткий импульс напряжения, На время действия импульса ключ 5 закрывается. Кроме того, содержимое счетчика 3 переписывается в счетчик 4 в дополнительном коде, После задержки на время, необходи- мое для надежного переписывания содержимого счетчика 3 а счетчик 4, 40 импульс сбрасывает счетчик 3 в нулевое состояние. В момент окончания импульса открывается ключ 5. Через не" го на счетчик 3 поступает импульсная последовательность. Таким образом, в счетчике 3 формируется код, пропорциональный.половине периода исследуемого сигнала.

Как только состояние счетчика

4 становится отличным от нуля, срабатывает элемент ИЛИ 7 и открывает ключ 6. На счетчик 4 через ключ 6 поступает импульсная последовательность удвоенной частоты.

Как только количество импульсоа, поступивших на счетчик 4 с генера" тора 8, сравняется с кодом, переписанным из счетчика 3, на выходе старшего разряда счет ика 4 форми941904
