Реферат



Союз CoBo TcllNx

Соцмалистичееиик

Республик

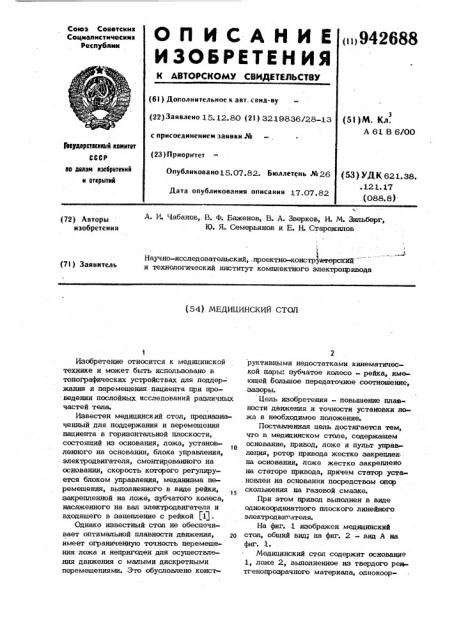

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1942688 (6l ) Доголнительиое к авт. с вид-ву (22) Заявлено 15. 12.80 (21) 3219836/28-13 (51) М. Кл.

А 61 В 6/00 с присоединением заявки №

)Ьеударотминый комнтвт

СССР (23) Приоритет по делом нзобретеиий и открытий

Опубликоваио15.07.82. Бюллетень №26

Дата опубликования описания 17,07 ° 82 (53) УЛК 621.38. .121.17 (088.8)

А. И. Чабанов,. В. Ф. Баженов, В. А. Зверков, И. М. Зильберг, Ю. Я. Семерьянов и Е. Н. Старожилов (72) Авторы изобретения

E I

Научно-исследовательский, . проектно-констружерскИИи технологический институт комплектного электропривода (7l ) Заявитель (54) МЕДИЦИНСКИЙ СТОЛ

Изобретение относится к медицинской технике и может быть использовано в топографических устройствах для поддер- жания и перемещения пациента при проведении послойных исследований различных частей тела.

Известен медицинский стол, предназначенный для поддержания и перемещения пациента в горизонтальной плоскости, состоящий из основания, ложа, установленного на основании, блока управления, электродвигателя, смонтированного на основании, скорость которого регулируется блоком управления, механизма перемещения, выполненного в виде рейки, закрепленной на ложе, зубчатого колеса, насаженного на вал электродвигателя и входящего в .зацепление с рейкой (11 .

Однако известный стол не обеспечивает оптимальной плавности движения, имеет ограниченную точность перемещения ложа и непригоден для осуществления движения с малыми дискретными перемещениями. Это обусловлено конструктивными недостатками кинематической пары. зубчатое колесо - рейка, имеющей большое передаточное соотношение, зазоры.

Цель изобретения — повышение плавносги движения и точности установки ложа в необходимое положение.

Поставленная цель достигается тем, что в медицинском столе, содержащем основание, привод, ложе и пульт управления, ротор привода жестко закреплен на основании, ложе жестко закреплено на статоре привода, причем статор уста. новлен на основании посредством опор скольжения на газовой смазке.

При этом привод выполнен в виде однокоординатного плоского линейного электрод вж.ателя.

На фиг. 1 изображен медицинский стол, общий вид; на фиг. 2 — вид А на фиг. 1 °

Медицинский стол содержит основание

1, ложе 2, выполненное из твердого рентгенопрозрачного материала, однокоор04МЬ8 4 а- С помощью блока 6 управления задают закон изменения скорости движения и . а путь перемещения ложа 2 с пациентом, возбуждая в определенной последовательности фазы обмоток управления статора

4 электродвигателя. Тяговые усилия, полученные в результате взаимодействия поля постоянных магнитов и поля, создану ного током обмоток управления, обеспе1О чивают плавное перемещение ложа с пациентом в продольном направлении и необходимую точность его .установки. дянатный плоский линейный электродвиг тель, состоящий из ротора 3, жестко закрепленного на основании, 1, и статор

4, жестко соединенного с ложем 2, например, с помощью специальных кронштейнов 5, блок 6 управления, подсоединенный своим выходом к обмоткам статора 4 электродвигателя.

Фиксированный зазор (фиг. 2) межд ротором З и статором 4 и горизонтальность положения ложа 2 обеспечивается несущими и поддерживающими опорами

7,8 сколыкения. Боковые перемещения статора 4 ограничиваются упорными опорами 9 скольжения. Опоры 7-9 скольжения закрепляются с помощью кронштейнов 5. Полости опор 7-9 через подводя- щие каналы и гибкие трубопроводы связаны с источником 10 сжатого воздуха.

При проведении топографических иссле-20 дований пациента укладывают на ложе, по гибким трубопроводам и подводящим каналам подают сжатый воздух необходимого давления в полости опор 7-9 сколыкения. Образованный таким образом 5 спой газовой смазки между рабочей поверхностью несущих и поддерживающих опор 7, 8 скольжения и основанием 1 сбеспечивает подъем и удержанием стато ра 4 над ротором 3, а слой газовой зо смазки между рабочей поверхностью упорных опар 9 скольжения и основанием l ограничивает боковые перемещения ложа

2 с пациентом.

Формула изобретения

L. Медицинский стол, содержащий основание, привод, ложе и пульт управления, отличающийся тем, что, с ь целью повышения плавности движения и точности установки ложа в необходимое положение, ротор привода жестко закреплен на основании, ложе жестко закреплено на статоре привода, причем статор установлен на основании посредством опор скольжения на газовой смазке.

2. Стол по и. 1, о т л и ч а ю щ и йс я тем, чтс, привод выполнен в вице однокоордннатного плоского линейного электродвигателя.

Источники информации, принятые во внимание при экспертизе

1. Патент франции М 2260977, кл. А 6l В 6/00, 1974.

042688
