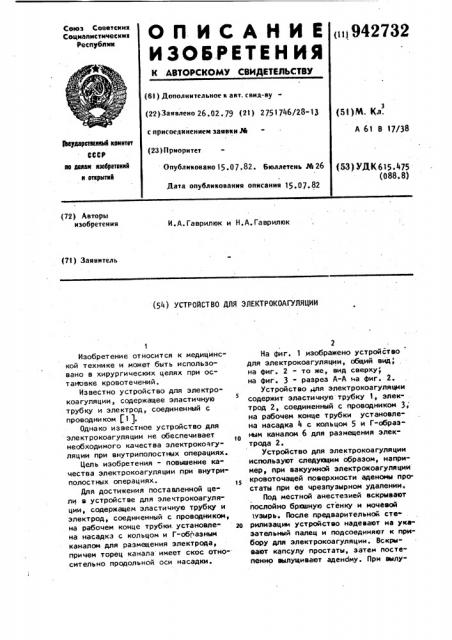

Союз Советскик

Социалистические

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< ц942732 (6l ) Дополнительное к авт. свид-ву (22) Заявлено 26.02. 79 (21) 2751746/28-13 с присоединением заявки М (23) Приоритет

Опубликовано 15. 07. 82. Бюллетень М 26

Дата опубликования описания 15.07.82 (51)М Кл

А 61 В 17/38 Ьеударстиввй кевктет

CCCP вв делен язебретекяк н епрыткй (53) УД К 615. 475 (088. 8) (72) Авторы изобретения

И.А.Гаврилюк и Н.А.Гаврилюк (71) Заявитель (54) УСТРОЙСТ ВО ДЛЯ ЭЛЕКТРОКОАГУЛЯЦИИ

Изобрет ение от носит ся к медицинской технике и может быть использовано в хирургических целях при остановке кровотечений.

Известно устройство для электрокоагуляции, содержащее эластичную трубку и электрод, соединенный с проводником 1 ).

Однако известное устройство для электрокоагуляции не обеспечивает необходимого качества электрокочгуляции при внутриполостных операциях.

Цель изобретения - повышение качества электрокоагуляции при внутриполостных операциях.

Для достижения поставленной цели в устройстве для электрокоагуляции, содержащем эластичную трубку и электрод, соединенный с проводником, на рабочем конце трубки установлена насадка с кольцом и Г-образным каналом для размещения электрода, причем торец канала имеет скос отно" сительно продольной оси насадки.

На фиг. 1 изображено устройство для электрокоагуляции, общий вид, на фиг. 2 - то же, вид сверху на фиг. 3 - разрез А-А на фиг. 2.

Устройство 1ля электрокоагуляции содержит эластичную трубку 1, электрод 2, соединенный с проводником 3; на рабочем конце трубки установлена насадка 4 с кольцом 5 и Г-образным каналом 6 для размещения элек" трода 2.

Устройство для электрокоагуляции используют следующим срразом, например, при вакуумной электрокоагуляции кровоточащей поверхности аденомы простаты при ее черезпузырном удалении, Под местной анестезией вскрывают послойно брешную стенку и мочевой

1узырь. После предварительной ств" ро рилизации устройство надевают на указательный палец и подсоединяют к прибору для электрокоагуляции. Вскрывают капсулу простаты, затем посте" пенно вылущивают аденбму. При аылу3 942732 4 щивании аденоматозных узлов простаты Формула изобретения электрод 2 располагают со стороны тыльной поверхности указательного Устройство для электрокоагуляции, пальца так, чтобы можно было пальцем соДержаЩее эластичнУю тРУбкУ и элеквылущивать аденому простаты, а с ío- 5 тРой, соеДиненный с провоДником, мощью Г-образного канала 6 насадки о т л и ч а ю щ е е с я тем, что, 4 отсасывать кровь и мочу. Постепен- с целью повышения качества электроно по мере удаления аденомы проводят коагуляции, на рабочем конце трубки электрокоагуляцию кровоточащей по- установлена насадка с кольцом и Г-обЪ верхности с помощью электрода 2. Та" 10 разным каналом для размещения элекким образом, с окончанием вылущива" трода, причем торец канала имеет скос ния аденомы.простаты закончен тщатель- относительно продольной оси насадки. ный гемостаз методом электрокоагуляции. Источники информации, Предлагаемое устройство для элек- 15 принятые во внимание при экспертизе трокоагуляции позволяет повысить качество электрокоагуляции и обеспечи- 1. Патент СЪА M 3920021, вает проведение надежности гемостаза. кл. A 61 В t7/40, опублик. 1975.

Составитель В.Котенева

Редактор E. Лазуренко Твхред A . .Ач Корректор " АзЯтко ираж Подписное

ВНИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 аказ 935 лиал П Патент, r. Ужгород, ул. Проектная,
