Реферат

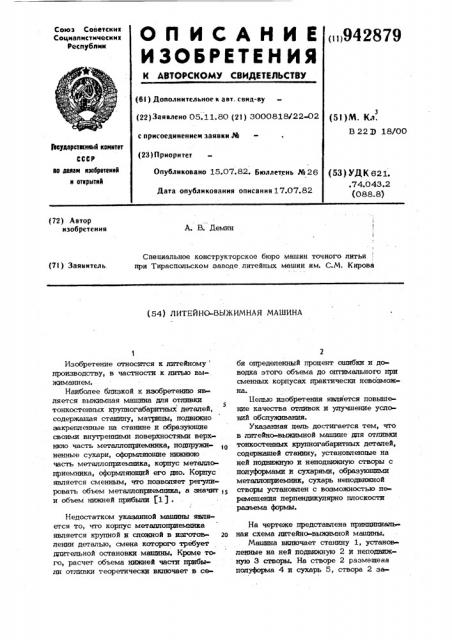

Союз Советсиик

Социапистичесиик

Респубпии

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >942879 (61) Дополнительное к авт. свид-ву (22)Заявлено 05.11.80 (21) 3000818/22-02 с присоединением заявки № (23) Приоритет

Опубликовано 15.07.82. Бюллетень № 26

Дата опубликования описания 17.07.82 (51) М. Кл.

В 223) 18/00

5кударстекнаый камктет

СССР во авим изобретения и открытий (53) УДК 621. .74.043.2 (088.8) (72) А втор изобретения

А. В. Демин

Специальное конструкторское бюро машин точного литья прн Тнраспольском заводе литейных машин нм. С.М. Кирова (7I ) Заявитель. (54) ЛИТЕЙНО-ВЬ1ЖИМНАЯ МАШИНА

Изобретение относится к литейному производству, в частности к литью выжиманием.

Наиболее близкой к изобретению является выжимная машина для отливки

5 тонкостенных крупногабаритных деталей, содержашая станину, матрацы, подвижно закрепленные на станине и образуюшие слоями внутренними поверхностями верхнюю часть металлоприемника, подпружиненные сухари, оформляюшне нижтпою часть метаплопрнемника, корпус металлоприемника, оформляюший его дно. Корпус является сменным, что позволяет регулировать объем металлоприемника, а значит 15 и объем нижней прибыли Pl) .

Недостатком указанной машины является то, что корпус металлоприеминка является крупной и сложной в изготов- 2о ленин деталью, смена которого требует длительной остановки машины. Кроме то. го, расчет объема нижней части прибыли отливки теоретически включает в се2 бя определенный процент ошибки и доводка этого объема до оптимального при сменных корпусах практически невозможна.

Целью изобретения является повышение качества отливок и улучшение условий обслуживания.

Указанная цель достигается тем, что в литейно-выжимной машине для отливки тонкостенных крупногабаритных деталей, содержашей станину, установл ватные на ней подвижную и неподвижную створы с полуформами и сухарями, образуюшнми металлоприемник, сухарь неподвижной ствсры установлен с воэможностью перемещения перпендикулярно плоскости разъема формы.

На чертеже представлена принципиальная схема литейна-выжимной машины.

Машина включает станину 1, установленные на ней подвижную 2 и неподвижную 3 створы. На створе 2 размешеаа попуформа 4 и сухарь 5, створа 2 за3 94 креплена на оси 6 с возможностью поворота. На створе 3 размещена полуформа 7 и подвижный сухарь 8. Сухари 5 и 8, сопрягаясь с дном 9, образуют металлоприемник 10.

Машина работает следуккцим образом.

В металлоприемник 10 заливается

pacmraa„после чего подвижная створа 2 с полуформой 4 поворачивается вокруг осй 6, выжимая отливку. При этом сухарь 5 скспьзит по цидянцрической поверхиости дна 9. После кристаллизации и пя@дварительнсао охлаждения отливки, поуФЮкная створа 2 возвращается в исходнРВ положение, и, одновременно, ме-, ханифом толкателей (не показан на чертеже) Выталкивает отливку из полуформы

7 нейодвижной створы 3.

Для регулировки объема металлоприемника 10, крепежные элементы сухаря

8 ослабляются, сухарь перемещается по плоскости станины 1 перпендикулярно плоскости разъема полуформы 3 в заданное положение и закрепляется. Перемещение сухаря 5 может быть осуществлено, например, при помощи болтов, устаГ новленных в задней части сухаря и связанных с неподвижной створой 8.

Таким образом, объем металлоприемника может быть плавно отрегулирован

2879 4 в заданном пределе, благодаря чему может быть установлен оптимальный объем нижней прибыли отливки, что обеспечиааег экономию расплава, уменьшает потери на брак, угар и безвозвратные отходы.

И спсаыование изобретения позволит. снизить брак на 3-4%, уменыиить расход расплава на 8-10%, улучшить условия

30 обслуживания машины.

Формула изобретения

tS Литейнс -выжимная машина для отливки тонкостенных крупногабаритных деталей, содержащая станину, установленные на ней подвижную и неподвижную створы с полуформами и сухарями, образуюшими щ металлоприемник, о т л и ч а ю ш а яс я тем, что, с целью повышения качества отливок и улучшения условий обслуживания, сухарь неподвижной створы установлен с возможностью перемещения перд пендикулярно плоскости разъема формы.

Источники информации, принятые во внимание при э.кспертизе

l. Авторское свидетельство СССР

hb 174340, кл. В 22 0 27/08, 1965.

ВНИИПИ Заказ 4957/14 Тираж 852 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
