Устройство для пробивки и/или отрезки полосового материала

Устройство для пробивки и/или отрезки полосового материала

Иллюстрации

Показать все

Реферат

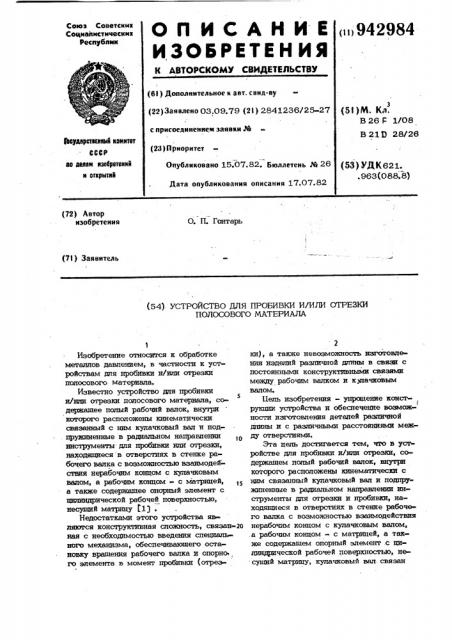

ОПИЕАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиин

Социвиистичесиик республни »>942984 (Bl ) Дополнительное к авт. свид-ву (22)Заявлено 03.09.79 (2l) 2841236/25-27 с присоединением заявки № (5l)M. Кл.

В 26 Г 1/08

В 21D 28/26

9еударстеаиаб кемнтет

СССР ао делам наебретеннй н атнрытнй (23) Приоритет (53) УДК621. . 963(088. 8) Опубликовано 15.07.82. Бюллетень № 26

Дата опубликования описания 17.07.82 (72) Автор изобретения

О. П. Гонтарь (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОБИВКИ И/ИЛИ ОТРЕЗКИ

ПОЛОСОВОГО МАТЕРИАЛА

Изобретение относится к обработке метаплов давлением, в частности к уст» ройствам дпя пробивкн и/ипи отрезки полосового материала.

Известно устройство дпя пробивкн и/или отрезки полосового материала, со5 держащее полый рабочий валок, внутри которого расположены кинематически связанный с ним кулачковый вап и подпружтптенные в радиальном направл инструменты- дпя пробивки нлн отрезки, находящиеся в отверстиях в стенке рабочего валка с возможностью взаимодей ствия нерабочим концом с кулачковым валом, а рабочим концом - с матрнцей, а также содержащее опорный элемент с цилиндрической рабочей поверхностью, несущий матрицу (1) .

Недостатками этого устройства являются конструктивная сложность, связан-го ная с необходимостью введения специального механизма, обеспечивающего остановку вращения рабочего валка и опорно го элемента в момент пробивкн (отреэ2 ки), а также невозможность изготовления изделий различной длины в связи с постоянными конструктивными связями между рабочим валком и к пачковым валом.

Цепь изобретения — упрощение конструкции устройства и обеспечение возможI ности изготовления деталей различной дпины и с различными расстояниями между отверстиями.

Эта цель достигается тем, что в устройстве дпя пробнвки и/или отрезки, содеуакащем полый рабочий вапок, внутри которого расположены кинематически с ннм связанный кулачковый вал и подпружиненные в радиальном направлении mструменты дпя отрезки и пробнвки, находящиеся в отверстиях в стенке рабочюго валка с возможностью взаимодействия нерабочим концом с кулачковым валом, .а рабочим концом - с матрнцей, а также содержащем опорный элемент .с Ixaлиттдпической рабочей поверхностью, несущий матрицу, кулачковый вал. связан с рабочим валком с воэможностью из-менения скорости вращения, опорный элемент выполнен неподвижным, а мапрнца установлена на опорном элементе с возможностью перемещения по окружН, ограничивающей orro O erreMeHT, и снабжена пружиной, усилие которой направлено по окружности, концентрнчной с поверхностью опорного элемента.

Кроме того, связь кудачкового вапа с рабочим валком осуществлена посредством блока шестерен различного диаметра, установленных на рабочем вапке соосно с кулачковым валом, и набора сменных шестерен, одна иэ которых установлена на кулачковом валу.

На фп . 1 показано устройство, продольный разрез; На фнг. 2 — то же, по- перечный разрез.

Устройство ддя нробивки и/или отрезки содержит полый рабочий валок 1 и опорный элемент 2. Внутри валка 1 рас. положен кулачковый вал 3 на поднцпжнках 4, связанный с блоком 5 шестерен валка 1 через сменные шестерни 6 и 7, и инструменты 8 дпя отрезки и/иди про-. бивкн, находящиеся в отверстиях 9 в стенке валка 1 и подпружиненные пружинами 10.

Кулачки 11 кулачкового вала 3 взаимодействуют с инструментами 8 через тспкатели 12, ход которых регуднруется гайками 13, навернутыми на топкатедн

12 и контактируюшими с кулачками 11.

Регулировка гаек 13 производится через окна 14 с фиксацией их положения относительно тодкателей 12 контргайками

15. Опорный элемент 2 имеет цилиндри- ческую опорную поверхность 16, по кото рой по окружности радиуса Й перемещается матрица 17, снабженная пружиной 18.

Рабочий валок 1 связан с приводом (на фиг. не показан) через шестерню 19.

Устройство также имеет пары валков 20: и 21 дтя подачи полосы 22. . Устройство работает следую ам образом.

Рабочий валок 1, получая вращение от привода через шестерню 19, через блок 5 шестерен и сменные шестерни 6 и 7, приводит Во вращение кулачковый вал

3, который свонмн кулачками 11 при подходе инструмента 8 к рабочей позиции начинает выдвигать его через тодкатели 12 в радиальном направлении. При этом инструмент 8, поджимая полосу 22 к матрице 17, выводят ее на рабочую позицию, где и происходит отрезка (пробивка), после которой матубща 17 под

2984 ф действием пружины 18 и инструмент 8 под действием пружин 10 возвращаются в исходное положение. При подаче нового участка полосы 22 валками 20 цикл повторяется.

Подбором сменных шестерен 6 и 7 обеспечивается необходимая скорость вращения кулачкового вала 3, что дает возможность изменения шага отрезки (пробивкн).

Испо ьзо предпагаемого устройства позволяет получать при незначнтель-.

S !

О ной перенападке детали различной длины, 15

2S за

И

55 иди отверстия с различными расстояниями между ними, при этом конструкция устройства проще известных устройств, предназначенных дпя той же цели.

Формула изобретения

1. Устройство дпя пробивкн и/или отрезки полосового материала, содержащее полый рабочий валок, внутри которого расположены кннематичесни связанный с ним кулачковый вап и подпружиненные в радиальном направлении инск рументы для пробивки и/ипн отрезки, находящиеся в отверстиях в стенке рабочего валка с возможностью взаимодействия нерабочим концом с кулачкоиым валом, а рабочим концом - с матужцей, а также содержащее опорный элемент с цилиндрической рабочей поверхностью, несущий матрицу, о т л ич а ю ш е е с я тем, что, с целью упрощения конструкции и получения деталей различной длины и с различными расстояниями между отверстиями, кудачковый вал связан с рабочим валком с,возможностью изменения скорости вращш ия, опорный элемент выполнен неподвижным, а матрица установлена на опорном эле:менте с возможностью перемещения по окружности, ограничивающей опорный элемент, и снабжена пружиной, усилие которой направдено по окружности, концентричной с поверхностью опорного элемента.

2. Устройство по и. 1, о т л н ч aю щ е е с я тем, что связь кулачкового вада с рабочим валком осуществлена посредством блока шестерен различного диаметра, установленных на рабочем вадке соосно с кудачковым валом, и набора сменных шестерен, одна иэ которых установлена на кулачковом валу.

Источщпи информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 422502, кл. В 26 F 1/20, 1971.

942984

Составитель В. Дорожкин

Редактор И. Касарда ТехредЖ.Кастелевич Корректор И. Муска, Заказ 4967/19 Тираж 891 Подписное

ВНИИПИ Государственного комитета СССР по депам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 .

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
