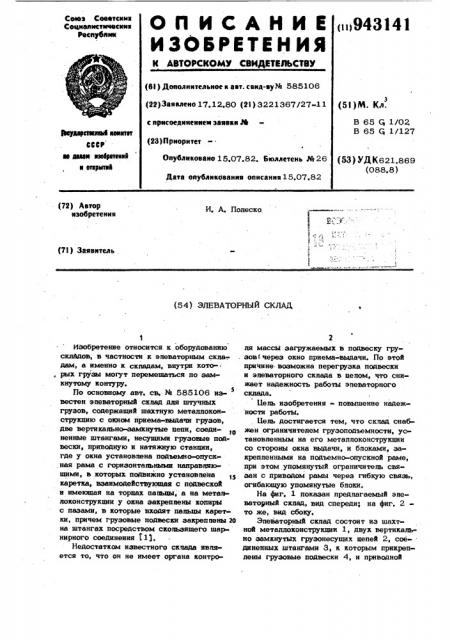

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii)943141 (Sl ) Дополнительное к аат. свкд-ву% 585106 (22) Заявлено 17.12.80 (2l ) 3221367/27-11 с присоеднненкем заявки М (23) Приоритет (51)М. Кл.

В 65 Q 1/02

В 65 Q 1/127

9твударетювй яееатет

CCCP ае аваетт взееретеввв к втермтвй

Опубликовано 15,07.82. Бюллетень Рй 26

Дата опубликования описанкя15.07.82 (53) УД К621.869 (088.8) (72) Автор изобретения

И. А. Полеско (71) Заявитель (54) ЭЛЕВАТОРНЫЙ СКДАД

Изобретение относится к оборудованию складов, в частности к эпеваторным скпа-, двм, а именно к складам, внутри кото-, рых грузы могут перемешаться по замкнутому контуру.

По основному авт. св. М 585106 известен эпеваторный скпвд дпя штучных грузов, содержащий шахтную метаппоконструкцию с окном приема-выдачи грузов, две вертикапьнозамкнутые цепи, соединенные штангами, несущими грузовые подвески, приводную и натяжную станции, где у окна установлена подъемно-опускная рама с горизонтальными нацравпяюшими, в которых подвижно установпена каретка, взаимодействующая с подвеской и имеющая на торцах патппы, а на метаплоконструкции у окна эакреппены копиры с пазами, в которые входят пальцы каретки, причем грузовые подвески эакреппены 20 на штангах посредством скопьэящего шар» нирного соединения (11, Недостатком известного скпвда явпяется то, что он не имеет органа контропя массы загружаемых в подвеску грузов через окно приема-выдачи. По этой причине возможна перегрузка подвески и эпеваторного склада в цепом, что снижает надежность работы эпеваторного скцвда.

Бель изобретения - повышение надежности работы.

Бель достигается тем, что скпвд снабжен ограничителем грузоподъемности, установленным на его метаппоконструкцин со стороны окна выдачи, и блоками, закреппенными на подъемно-опускной раме, цри этом упомянутый ограничитель связан с приводом рамы через гибкую связь, огибающую упомянутые блоки.

На фиг. 1 показан предлагаемый эпеваторный скпвд, вид спереди; на фнг. 2то же, внд сбоку.

Элеваторный склад состоит иэ шахт ной металлоконструкции 1, двух вертикально замкнутых грузонесущих цепей 2, соединенных штангами 3, к которым прикреплены грузовые подвески 4, и приводной

S 04М станции 5, распопоженной в верхней час» ти металлоконструкции 1. Иеталпоконст рукция 1 имеет пицевую стенку 6, вертикапьные направпяющие 7, в которых уста новлена подъемно-опускная рама 8 с при . s водом 9 вертикапьного перемещения, Рама 8 имеет горизонтапьные направпяюшие 10, в которых подвижно установлена каретка 11, на торцах которой имеются пальцы 12, входящие в пазы 13 копиров f0

14, укрепленных на боковых стенках 15 метаппоконструкции 1.

В нижней части пицевой стенки 6 вы- полнено окно 16 приема-выдачи. Штанги

3 связаны с подвесками 4 промежуточны- у ми серьгами 17 посредством скопьзящего шарнирного соединения 18.

В нижней части скпада распопожены ролики 19 и 20 отклонения груэонесущей цепи 2, На лицевой стенке 6 метаппо- и конструкции 1 закреппен ограничитель гру эоподъемности 21, например серийно выпускаемый ограничитель грузоподъемности типа ОГП-1, который связан с подъемно-опускной рамой 8 и ее приводом 9 по-gg средством гибкой связи 22 и отклоняющих блоков 23, закрепленных на подъемно-опускной раме 8.

Склад работает следующим образом.

Вкпючением приводной станции 5 при- водится в движение грузонесущие цепи 2, которые перемешают подвески 4. Требуемая подвеска 4 подводится к окну 16 приема-выдачи. Приводится в движение вверх от привода 9 подъемно-опускная рама 8.

Каретка 11, перемешаясь вверх, одновре» . менно перемешается в горизонтальном направлении в пазах 13. При этом каретка

11 подхватывает подвеску 4 и перемеща4i 6 ет ее вверх к окну приема-выдачи 16, а промежуточные серьги 17 принимают горизонтальное положение. Производится загрузка подвески 4 грузом. Усипие от груза передается на подъемно-опускную раму 8, отклоняющие бпоки 23 и через гибкую связь 22 на ограничитеш грузоподъемности 21, настроенный на оптима пьную грузоподъемность подвески 4, При превышении оптимапьной груэоподьемности ограничитепь грузоподъемности

21 сигнализирует об этом.

Установка в эпеваторном скпаде ограничителя грузоподъемности и связь его с подъемно-,опускной рамой обеспечивает ограничение массы загружаемых в каждую подвеску грузов, что повышает надежность работы эпеваторного склада и безопасность для обспуживающего персонала.

Формула изобретения

Зпеваторный склад по авт. св.

М 585106, о т л и ч а ю ш и и с я тем, что, с целью повышения надежности его работы, склад снабжен ограничителем грузоподъемности, установленным на его метаппоконструкции со стороны окна выдачи, и блоками, закрепленными на подьемно-опускной раме, при этом упомянутый ограничитель связан с приводом рамы через гибкую связь, огибающую упомянутые блоки.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетепьство СССР

Ж 585106, кл. В 65 Ci 1/02, 1973 (прототип ), 94314i иг.
