Реферат

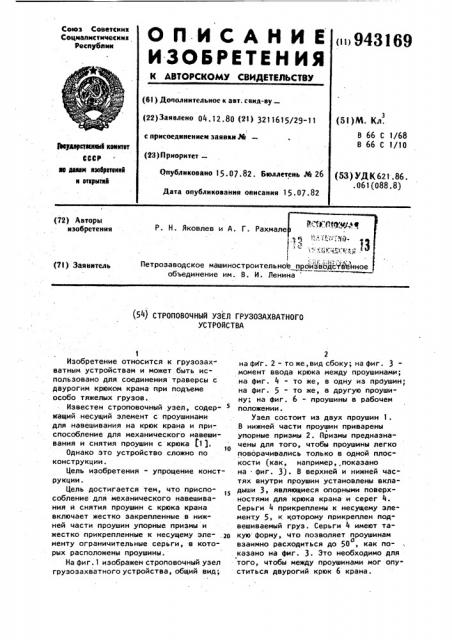

ОП ИСАНИЕ

M3OSPETE Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистичесиии республии

< >943169 (6l ) Дополнительное к авт. свид-ву (22)»« o 04.12.80 {21) 321161У29-» (51) M. Кл.

В 66 С 1/68

В 66 С1Л0 с присоединением заявки М (23) Приоритет

Вауаарствеа4 квинтет

CCCP в лавам взабретений и опрмтяй

Опубликовано 15.07.82. Бюллетень М 26 (53) УДК 621.86. .061(088.8) Дата опубликования описания 15.07.82 (72) Авторы изобретения

P. Н. Яковлев и А. Г. Рахмале (7l) Заявитель

Петрозаводское машиностроительное объединение им. В. И. Ленина (54) СТРОПОВОЧНЫЙ УЗЕЛ ГРУЗОЗАХВАТНОГО

УСТРОЙСТВА

Изобретение относится к грузозахватным устройствам и может быть использовано для соединения траверсы с двурогим крюком крана при подъеме особо тяжелых грузов.

Известен строповочный узел, содер- жащий,несущий элемент с проушинами для навешивания на крюк крана и приспособление для механического навешивания и снятия проушин с крюка D ).

I0

Однако зто устройство сложно по конструкции.

Цель изобретения - упрощение конструкции.

Цель достигается тем, что приспособление для механического навешивания и снятия проушин с крюка крана включает жестко закрепленные в нижней части проушин упорные призмы и жестко прикрепленные к несущему зле- .ZO менту ограничительные серьги, в которых расположены проушины.

На фиг.1 изображен строповочный узел грузозахватного устройства, общий вид;

2 на фИг. 2 - то же, вид сбоку; на фиг. 3момент ввода крюка между проушинами; на фиг. 4 - то же, в одну иэ прОушин, на фиг. 5 - то же, в другую проушину; на фиг. 6 - проушины в рабочем положении.

Узел состоит из двух проушин 1, В нижней части проушин приварены упорные призмы 2. Призмы предназначены для того, чтобы проушины легко поворачивались только в одной плос" кости (как, например,,показано на фиг. 3). В верхней и нижней частях внутри проушин установлены вкладыши 3, являющиеся опорныии поверхностями для крюка крана и серег 4.

Серьги 4 прикреплены к несущему элементу 5, к котороиу прикреплен подвешиваеиый груз. Серьги 4 имеют такую форму, что позволяет проушинам о взаимно расходиться до 50, как показано на фиг. 3. Это необходимо для того, чтобы между проушинами мог опуститься двурогий крюк 6 крана.

3 943169

Строповочный узел грузозахватного устройства работает следующим образом, В начальный момент проушины раздвинуты, как показано на фиг. 3. Крюк крана 6 опущен между проушинами. Затем передвигают крюк (по чертежу вправо, фиг. 3) так, чтобы захватить правым крюком проушину. После этого крюк вместе с проушиной передвигают влево (фиг. 4) так, чтобы верхняя часть проушины легла на крюк. Захватив левым крюком левую проушину, крюк перемещают вправо до центра тяжести и поднимают вверх.

Предложенный узел позволяет облегчить соединение его с двурогим крю-. ком, упростить конструкцию,чем и обеспечивается технико-экономический эффект.

Формула изобретения

Отроповочный узел грузозахватного устройства, содержащий несущий элемент, на котором шарнирно закреплены проушины, навешиваемые на крюк крана, и приспособление для механического навешивания и снятия проушин с крюка крана, отличающийся тем, что, с целью упрощения конструкции, 16 приспособление для механического навешивания и снятия проушин с крюка крана включает жестко закрепленные в нижней части проушин упорные призмы и жестко прикрепленные к несущему

15. элементу ограничительные серьги, в которых расположены проушины.

Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

Ь" 49 574, кл. 8 66 С 1/62, 1972 (прототип). фиг. 2
