Способ подачи бетонной смеси

Способ подачи бетонной смеси

Иллюстрации

Показать все

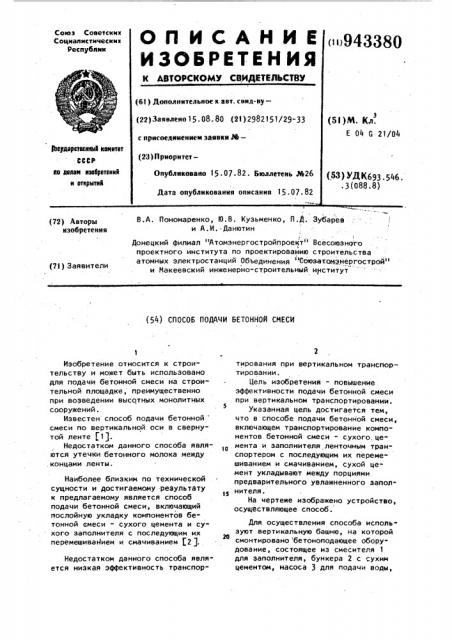

Реферат



В.А. Пономаренко, Ю.В. Кузьменко, П.Д. Зубарев и А.И,-Данютин

Донецкий филиал "Атомэнергостройпроект" Всесоюзного проектного института по проектированию строительства атомных электростанций Объединения "Союзатамэнергострой" и Иакеевский инженерно-строительный институт (72) Авторы изобретения (7l) Заявители (54) СПОСОБ ПОДАЧИ БЕТОННОЙ СМЕСИ

Изобретение относится к строительству и может быть использовано для подачи бетонной смеси на строительной площадке, преимущественно при возведении высотных монолитных сооружений.

Известен способ подачи бетонной смеси по вертикальной оси в свернутой ленте 1).

Недостатком данного способа являются утечки бетонного молока между .концами ленты.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является способ подачи бетонной смеси, включающий послойную укладку компонентов бетонной емеси - сухого цемента и сухого заполнителя с последующим их перемешивайием и смачиванием 2 ).

Недостатком данного способа является низкая эффективность транспортирования при вертикальном транспортировании.

Цель изобретения - повышение эффективности подачи бетонной смеси при вертикальном транспортировании.

5 указанная цель достигается тем, что в способе подачи бетонной смеси, включающем транспортирование компонентов бетонной смеси — сухого. цемента и заполнителя ленточным транспортером с последующим их перемешиванием и смачиванием, сухой цемент укладывают между порциями предварительного увлажненного эапол15 нителя

На чертеже изображено устройство, осущвствляющее способ.

Для осуществления способа исполь20 зуют вертикальную башню, на которой смонтировано бетоноподающее оборудование, состоящее иэ смесителя 1 для заполнителя, бункера 2 с сухим цементом, насоса 3 для подачи воды, 3380 4 шнековым транспортером 11 через телескопический рукав 12 подается к месту укладки.

Использование предлагаемого способа подачи бетонной смеси позволяет повысить надежность транспортирования с обеспечением качества приготавливаемой бетонной смеси и эффективность транспортирования при вер10 тикальном транспортировании. ь

Формула изобретения

3 94 трубопровода 4 для воды, рабочей ветви 5 ленточного конвейера 6, холостой ветви 7 ленточного конвейера 6, вертикальной башни 8, разгрузочного устройства 9, смесителя 10, установленного на проектной отметке, шнекового транспортера 11, телескопического рукава 12.

Способ подачи бетонной смеси огуществляется следующим образом.

В смеситель 1 подается заполнител (песок, гравий и др.), где предварительно увлажйяется водой и выдается порциями из смесителя 1, которые укладываются на рабочей ветви ленточного конвейера 6 через определенные промежутки, т.е. порциями.

Иэ бункера 2 подается сухой цемент, который укладывается на рабочей ветви 5 между порциями предварительно увлажненного заполнителя. Затем заполнитель, чередующийся с сухим бетоном, подается вверх по вертикальной оси в свернутой ленте рабочей ветвью 5 конвейера 6, смонтированного на вертикальной башне 8. На проектной отметке заполнитель и сухой бетон передаются с рабочей ветви конвейера 6 при помощи разгрузочного устройства 9 в смеситель

10, в который также подается вода насосом 3 по трубопроводу 4. В шнековом смесителе 10 производится окончательное приготовление бетон ной смеси, которая в дальнейшем

15 Способ подачи бетонной смеси, включающий транспортирование кампо; нентов бетонной смеси - сухого цемента и заполнителя ленточным транспортером с последующим их перемеgp шиванием и смачиванием, о т л ич а ю щ и " с я тем, что, с целью повышения эффективности подачи бетонной смеси при вертикальном транспортировании, сухой цемент ук2s ладывают между порциями предварительно увлажненного заполнителя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке Р 2842178/27-03, кл. В 65 G 15/08,. 1979.

2. Петров Г.Д. "Бетонное хозяйство на крупных строительствах", И. - Л., Госэнергоиздат, 1960.
