Стенд для испытания сильфонов

Стенд для испытания сильфонов

Иллюстрации

Показать все

Реферат

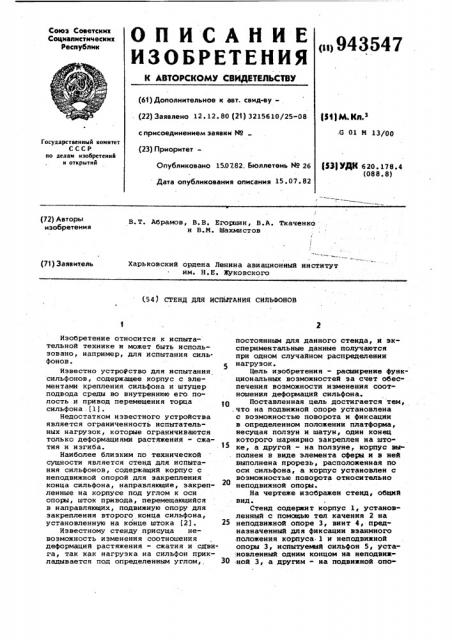

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< в 943547 (61) Дополнительное к ввт. саид-ву(22) Заявлено 12. 12. 80 (21) 3215610/25-08 с присоединением заявки Йо (23) ПриоритетОпубликовано 1507.82. Бюллетень Йо 26

Дата опубликования описания 15.07. 82 и}м.кп.

13/00

Государственный комитет

СССР но дедам изобретений и открытий

t$3) УДК 620. 178.4 (088. 8) (72) Авторы изобретения

В.Т. Абрамов, В. В. Егоркин, В.A Ткаченко и В.М. Шахмистов

Харьковский ордена Ленина авиационный институт им. Н. Е. Жуковского (71) Заявитель (54) СТЕНД ДЛЯ ИСНЫТАНИЯ СИЛЬФОНОВ

Изобретение относится к испытательной технике и может быть использовано, например, для испытания сильфонов.

Известно устроРство для испытания сильфонов, содержащее корпус с элементами крепления сильфона и штуцер подвода среды во внутреннюю его полость и привод перемещения торца сильфона .(1).

Недостатком известного устройства является ограниченность испытательных нагрузок, которые ограничиваются только деформациями растяжения - сжатия и изгиба.

Наиболее близким по технической сущности является стенд для испытания сильфонов, содержащий корпус с неподвижной опорой для закрепления конца сильфона, направляющие, закрепленные на корпуее под углом к оси опоры, шток привода, перемещающийся в направляющих, подвижную опору для закрепления второго конца снльфона, установленную на конце штока (2).

Известному стенду присуща невозможность изменения соотношения деформаций растяжения — сжатия и сд вига, так как нагрузка на сильфон прикладывается под определенным углом,, постоянным для данного стенда, и экспериментальные данные получаются при одном случайном распределении нагРузок.

Цель изобретения - расширение функциональных возможностей эа счет обеспечения возможности изменения сооТношения деформаций сильфона. щ Поставленная цель достигается тем, .что на подвижной опоре установлена с возможностью поворота и фиксации в определенном положении платформа, несущая ползун и шатун, один конец которого шарнирно закреплен на штоке, а дру ой — íà ползуне, корпус вы. полнен в виде элемента сферы и в ней выполнена прорезь, расположенная по оси сильфона, а корпус установлен с вОэможностью поворота относительно неподвижной опоры.

На чертеже изображен стенд, общий вид.

Стенд содержит корпус 1, установленный с помощью тел качения 2 на

25 неподвижной опоре 3, винт 4, предназначенный для фиксации взаимного положения корпуса 1 и неподвижной опоры 3 испытуемый сильфон 5, уста:новленный одним концом на неподвижЗО ной 3, а другим - на подвижной опо

943547 .

Формула изобретения ре б, платформу 7, установленную неподвижно с помощью тел качения 8 на опоре б и фиксИруемую относительно нее винтом 9, механизмом изменения угла приложения нагрузки, состоящим, например, иэ ползуна 10, шатуна.11 5 и штока 12, привода 13. Шток 12 размещен в прорези корпуса 1. Винты 14 и 15 служат для фиксации угла приложения нагрузки к силъфону 5. Шатун

11 шарнирно закреплен на штоке 12 !О и ползуне 10.

Стенд работает следующим образом.

Привод .13 устанавливают с помощью винтов 14 и 15 под заданнюю углом к оси испытуемого сильфона 5 на элемен"Ig те сферы корпуса 1. Направление действия нагрузки задается поворотом корпуса 1 относительно неподвижной опоры 3 и фиксируется винтом 4. Подачей рабочей жидкости в соответству- 0 ющие полос и привода 13 сообщается движение штоку 12, шатуну 11 и ползуну 10, связанной с ним платформе 7 и подвижной опоре 6, что создает на сильфоне 5 либо деформацию растяжения со сдвигом, либо » сжатия со сдвигом. Меняя положение корпуса 1 относительно опоры 3 сильфона 5 в пределах одного оборота, испытывают сильфон 5 при различных окружных направлениях действия нагрузки. По получен- З0 ным данным определяют среднестатическую характеристику сильфона.

Такое выполнение стенда позволяет повысить надежность и качество проBHHHGH Заказ 5095/47

Тираж 887 Подписное

Филиал ППП "Патент", г.ужгород,ул.Проектная,4 водимых испытаний за счет обеспече ния возможности испытаний прн разных условиях нагружения.

Стенд для испытания сильфонов, содержащий корпус с размещенными в нем неподвижной и подвижной опорамн для закрепления торцов испытуемого сильфона, привод со штоком, взаимодействующим с подвижной опорой, и направляющие, о т л и ч а ю щ и йс я тем, что,c целью расширения функциональных возможностей эа счет обеспечения возможности изменения соотношения деформаций сильфона, на подвижной опоре установлена с воэможностью поворота и фиксации s определенном ноложенни платформа, несущая ползун и шатун, один конец которого шарнирно закреплен на штоке, а другойна ползуне, корпус выполнен в виде элемента сферы и в ней выполнена прорезь, расположенная по оси сильфона, а корпус установлен с возможностью поворота относительно неподвижной опоры.

Источники информации, принятые во внимание при экспертизе

1 ° Авторское свидетельство СССР

Р 328361, кл G 01 М 13/00, 1972.

2. Авторское свидетельство СССР

Р 748159, кл. G Ol М 13/00, 1980.
