Реферат

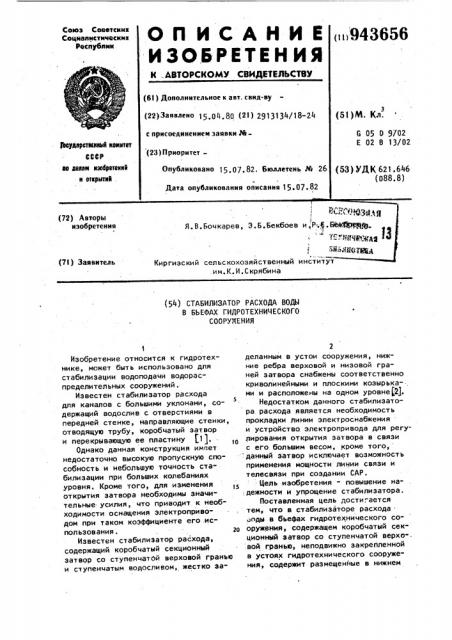

Союз Советскик

Соцнвпнстнческие

Рвс убл

Н . АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 15.04.80 (21) 291З1З4/18-24 с присоединением заявки ЭЙ(23) Приоритет— (51) М. Кл.

G 05 0 9/02

Е 02 В 13/02

1Ьеудаеетееееыб крмктет

СССР аю дедам нзобретенкй и еткрыте!!

Опубликовано 15.0).82. Бюллетень М 26 (53) УДК 621.646 (088.8) Дата опубликования описания 15.07. 82

Я. В. Бочкарев, Э. Б.Бекбоев и, Р..ф. БМ4фврщ 1.

ТЕ.""ЯЯб! . д

ÁÈä,"Ùfô ÿ

Киргизский сельскохозяйственный институт . им.К..И. Скрябина (72) Авторы изобретения (71) Заявитель (54) СТАБИЛИЗАТОР РАСХОДА ВОДЫ

В БЬЕФАХ ГИДРОТЕХНИЧЕСКОГО

СООРУЖЕНИЯ

Изобретение относится к гидротехнике, может быть использовано для стабилизации водоподачи водораспределительных сооружений.

Известен стабилизатор расхода для каналов с большими уклонами, со5 держащий водослив с отверстиями в передней стенке, направляющие стенки, отводящую трубу, коробчатый затвор и перекрывающую ее пластину 1), Однако данная конструкция имеет недостаточно высокую пропускную способность и небольшую точность стабилизации при больших колебаниях уровня, Кроме того, для изменения открытия затвора необходимы значи" тельные. усилия, что приводит к необходимости оснащения электроприводом при таком коэффициенте его .использования. го

Известен стабилизатор расхода, содержащий коробчатый секционный затвор со ступенчатой верховой гранью и ступенчатым водосливом, жестко saделанным в устои сооружения, нижние ребра верховой и низовой граней затвора снабжены соответственно криволинейными и плоскими козырьками и расположены на одном уровне(2).

Недостатком данного стабилизатора расхода является необходимость прокладки линии электроснабжения и устройство. электропривода для регулирования открытия затвора в связи с его. большим весом, кроме того, данный затвор исключает возможность применения мощности пинии связи и телесвязи при создании CAP

Цель изобретения — повышение надежности и упрощение стабилизатора.

Поставленная цель дости.-ается тем, что в стабилизаторе расхода опды в бьефах гидротехнического сооружения, содержащем коробчатый секционный затвор со ступенчатой верхо-. вой гранью, неподвижно закрепленной в устоях гидротехнического сооружения, содержит размещенйые в нижнем

3 943656 бьефе под коробчатым секционным затвором горизонтальную плиту, шар- об нирно связанную одним концом с уста- новленной на горизонтальной оси вра- б щения напорной плитой, жестко соеди- и ненной с криволинейным щитом, другим е концом, посредством 1 росовой тя ги, пере- л кинутой через блок вращения - с пврал- с лелограммной вилкой, жестко соединен- в ной с напорной плитой, а также ем- 10 р кость, образованную напорной плитой г и жестко соединенной с ней одной т кромкой гибкой оболочкой, соединен- е ной другой кромкой с вертикальным н патрубком подводящей напорной трубы is u и сообщенную с нижним бьефом сливным с отверстием, в верхнем бьефе на под- P . водящей напорной трубе установлен р клапан, шарнирно связанный с первым д плечом коромысла, второе плечо кото- 20 м рого снабжено направляющей, в коточ рой вертикально установлен шток, кон- Н тактно связанный с горизонтальной пл плитой. Щ

На чертеже представлена конструкция стабилизатора расхода воды в бьефах гидротехнического сооружения.

Стабилизатор расхода воды в бьефах гидротехнического сооружения состо- З0 ит иэ горизонтальной плиты 1,6соединенной через шарнир 2 с напорной плитой 3 и, посредством .1росовой тяги 4 через блок 5 вращения, с параллелограммной вилкой 6, также жестко соединенной с напорной плитой, имеющей горизонтальную ось 7 врац ения и криволинейный щит 8, жестко насаженный на конец плиты с целью перекрывания щитового отверстия снизу.

Напорная плита ограничивает сверху емкость 9, которая может изменять свой объем за счет наличия гибкой оболочки 10 и содержит сливное отверт. стие 11 в нижнем бьефе сооружения, напорная труба 12 с патрубком 13 в верхнем бьефе стабилизатора, íà котором установлен клапан 14, шарнирно связанный посредством штока 15 с первым плечом коромысла 16, второе

50 плечо которого снабжено направляющей 17, в которой вертикально уста" новлен шток 18 с регулировочным винтом 19. Шток контактно связан с горизонтальной плитой 1. В качестве стабилизирующего устройства приме5S нен коробчатый секционный затвор

20, жестко заделанный в устои гид" ротехнического сооружения 21. ф

Устройство работает следующим разом.

При поступлении воды в верхнем ьефе, жидкость через патрубок 13 о напорной трубе 12 поступает в мкость 9 ° Одновременно с поступением воды в емкость происходит брос через сливное отверстие 11 нижнем бьефе сооружения, при этом асход поступления больше сбросноо расхода, следовательно, с росом напора в верхнем буфе увеличива" тся давление внутри емкости, и апорная плита 1 с параллелограмной вилкой 6 поворачивается по чаовой стрелке, увлекая за собой гоиэонтальную плиту 1. B строго гоизонтальном положении в пределах анного щитового отверстия при поощи тросовой тяги 4, перекинутой ерез блок 5 вращения, и шарнира 2 ° а заданной отметке горизонтальная ита касается конца штока 18 и сообает ему некоторое перемещение, в результате чего возмущение через коромысло 16, шток 15 передается на клапан 14, причем, возмущение, передаваемое на клапан, является больше по величине, чем исходное, вследствие неодинаковости плеч коромысла, т.е.

2„» t где - левое плечо коромысла; г - правое плечо коромысла., что обеспечивает высокую точность удержания горизонтальной плиты на заданной отметке. При этом необходимо, чтобы при отсутствии воздействия от горизонтальной плиты правое плечо незначительно перевешивало, что обеспечивает в данном спучае открытие клапана. Горизонтальная плита замыкает клапан до тех пор, пока сумма моментов, действующий относительно оси вращения 7, не будет равна нулю. т.е.

ХИЬн+3ИЬ=0, где 2ИЬН - моменты, дейст вующие относительно оси, от внеш-1 них нагрузок (вес воды, гидростатическое давление, вес самой конструкции и т.д.);

2ИЬ - момент от давления воды на напорную плиту изнутри емкости.

Для изменения уставок необходимо, вращая винт 19, переместить шток 18 вниз или вверх, при этом клапан открыФормула изобретения

5 9436 вается или закрывается и этим заставляя следовать за эадатчиком горизонтальную плиту. Затвор 20, жестко заделанный в устои сооружения 21, выполняет роль стабилизатора расхода, .а горизонтальная плита, подаваемая снизу, позволяет полностью сохранить стабилизирующие свойства коробчатого затвора.

Эффективность. предлагаемой конст- 1в рукции состоит в том, что отпадает необходимость в больших тяговых уси-. лиях с применением электропривода и с прокладкой линии электроснабжения.

В данном случае для изменения расхо- 1 да необходимы незначительные усилия, связанные с открытием или закрытием впускного клапана, при исполнении ca" мого стабилизатора из неподвижных: элементов, в частности из металла или в железобетона. Данная конструкция не исключает возможности использования мощности линии связи или телесвязи для отработки команд на изменение расхода. В настоящее время име- д ется действующая модель данной кон струкции со стабилизирующей способностью менее 54.

Стабилизатор расхода воды в бьефах гидротехнического сооружения, содержащий коробчатый секционный затвор со ступенчатой верховой гранью, неподвижно закрепленной в

56 6 устоях гидротехнического сооружения отличающийсятем, что, с целью повышения надежности и упрощения стабилизатора, он содержит размещенные в нижнем бьефе под коробчатым секционным затвором горизонтальную плиту, шарнирно связанную одним концом с установленной на горизонтальной оси вращения на порной flAMToN> жестко соединенной с криволинейным щитом, а другим концом посредством тросовой тяги, перекинутой через блок вращенияс параллелограммной вилкой, жестко соединенной с напорной плитой, а так же емкость, образованную напорной плитой и жестко соединенной с ней одной кромкой гибкой оболочкой, соединенной другой кромкой с вертикальным патрубком подводящей напорной трубы, и сообщенную с нижним бьефом через сливное отверстие, в верхнем бьефе на подводящей напорной трубе .установлен клапан, Шарнирно установленный с первым плечом коромысла, второе плечо которого снабжено направляющей, в которой вертикально установлен шток, контактно связанный с горизонтальной плитой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 618479» кл. Е 02 В 5/06, 1977.

2. Авторское свидетельство СССР

Н 687171, кл. Е 02 В 13/02, 1978 (прототип) .. 943656

Составитель Т.Задворная

Техред 3. Палий Корректор В.Бутяга

Редактор A.Âîëîâèê

° М

Подписное

Филиал ППП "Патент", r.Óæroðîä, ул.Проектная,4 г

Заказ 5106/53 Тираж 914

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д.4/5
