Способ отыскания места обрыва жилы подземного кабеля с неметаллической (полихлорвиниловой) оболочкой

Способ отыскания места обрыва жилы подземного кабеля с неметаллической (полихлорвиниловой) оболочкой

Иллюстрации

Показать все

Реферат



Класс 21,,291в

¹ 94367

СССР

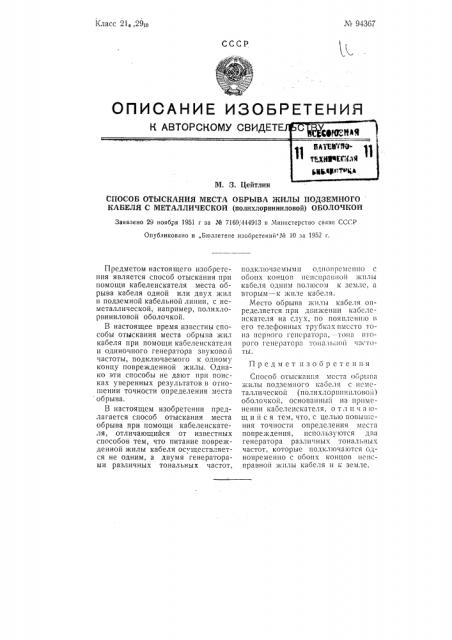

ОПИСАНИЕ ИЗОБРЕТЕНИЯ еитлии

СПОСОБ ОТЫСКАНИЯ МЕСТА ОБРЫВА ЖИЛЫ ПОДЗЕМНОГО

КАБЕЛЯ С МЕТАЛЛИЧЕСКОЙ (полихлорвиииловой) ОБОЛОЧКОЙ

Заявлено 29 ноября 1951 г за M 7169, 444913 в Министерство связи СССР

Опубликовано в „Бюллетене изобретении" Л" 10 за 1952 г.

Предмет пзобрстснпя

Предметом настоящего изобретения является способ отыскания при помощи кабелеискателя места оорыва каоеля одной или двух жил в подземной кабельной линии, с неметаллической, например, полихлорвиниловой оболочкой.

В настоящее время известны способы отыскания места обрыва жил кабеля при помощи кабелеискателя и одиночного генератора звуковой частоты, подключаемого к одному концу поврежденной жилы. Однако эти способы не дают при поисках уверенных результатов в отношении точности определения места обрыва.

В настоящем изобретении предлагается способ отыскания места обрыва при помощи кабелеискателя, отличающийся от известных способов тем, что питание поврежденной жилы кабеля осуществляется не одним, а двумя генераторами различных тональных частот, подключаемыми o;Iногрсмснно с обоих концов неисправной жилы кабеля одним полюсом к земле, а вторым — к жиле кабеля.

Место обрыва жилы кабеля определяется при движении кабелеискателя на слух, по появлению и его телефонных трубках вместо тона первого геi ))aTopa, — тона Bl îporo генератора тоналшгой частоты.

Способ отыскания места обрыва жилы подземного кабеля с неметаллической (полихлорFnnnëовой) оболочкой, основанный на применении кабелеискателя. о т л и ч и юшийся тем, что, с целью повышения точности определения места повреждения, используются два генератора различных тональных частот, которые подключаются одновременно с обоих концов неисправной жилы кабеля и к земле.
