Устройство для отклонения луча на экране электронно-лучевой трубки

Устройство для отклонения луча на экране электронно-лучевой трубки

Иллюстрации

Показать все

Реферат

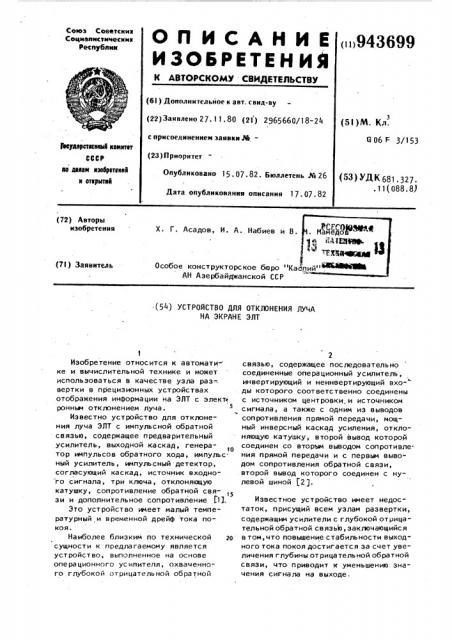

ОП ИСАНИЕ

ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Сецивпистичесиик

Республии

<» 943699 (61) Дополнительное к авт. свид-еу (22) Заявлено 27. 11. 80 (2 I ) 2965660/j 8-24 с присоединением заявки М(23) Приоритет

Опубликовано 15. 07.82. Бюллетень № 26

Дата опубликования описания 17.07.82 (5 I ) M. Кл.

6 06 j= 3/153

9аударстеева4 камнтет

СССР нв делам нза4ретеннй н открытнй (53) УДК681 327..11(088.8) (72) Авторы изобретения

Х. Г. Асадов, И. А. Набиев и В. (71) Заявитель

Особое конструкторское бюро "Каа

АН Азербайджанской CCP. (54) УСТРОЙСТВО ДЛЯ ОТКЛОНЕНИЯ ЛУ4А

НА ЭКРАНЕ ЭЛТ

Изобретение относится к автоматике и вычислительной технике и может использоваться в качестве узла раз-. вертки в прецизионных устройствах отображения информации на ЭЛТ с элект; ронным отклонением луча.

Известно устройство для отклонения луча ЭЛТ с импульсной обратной связью, содержащее предварительный усилитель, выходной каскад, генератор импульсов обратного хода, импульсный усилитель, импульсный детектор, согласующий каскад, источник входно"го сигнала, три ключа, отклоняющую катушку, сопротивление обратной связи и дополнительное сопротивление 51).

Это устройство имеет малый температурный и временной дрейф тока покоя.

Наиболее близким по технической 2о сущности к предлагаемому является устройство, выполненное на основе

oneрационного усилителя, охваченного глубокой отрицательной обратной связью, содержащее последовательно соединенные операционный усилитель, инвертирующий и неинвертирующий входы которого соответственно соединены с источником центровки.и источником сигнала, а также с одним из выводов сопротивления прямой передачи, мощный инверсный каскад усиления, отклоняющую катушку, второй вывод которой соединен со вторым выводом сопротивления прямой передачи и с первым выводом сопротивления обратной связи, второй вывод которого соединен с нулевой шиной (2 j.

Известное устройство имеет недостаток, присущий всем узлам развертки, содержащим усилители с глубокой отрицательной обратной связью, заключающийся в том,что повышение стабильности выходного тока покоя достигается за счет увеличения глубины от рица тель ной обратной связи, что приводит к уменьшению значения сигнала на выходе.

9436

Цель изобретения — повышение точности устройства за счет повышения стабильности тока покоя без уменьшения значения выходного сигнала устройства.

Поставленная цель достигается тем„ что в устройство для отклонения луча на экране ЭЛТ, содержащее последовательно соединенные операционный усилитель и усилитель мощности, подключенный к отклоняющей катушке ЭЛТ, которая. подключена к средней точке первого делителя напряжения, один вывод которого подключен к шине нулевого потенциала, а другой — к инвертирующе-. му входу операционного усилителя, связанному с источником опорного напряжения, введены первый и второй блоки вычитания, сумматор и второй и .третий делители напряжения, входы которых подключены к неинвертирующему входу операционного усилителя, а выходы второго и третьего делителя на.пряжения подключены к инвертирующим входам соответствующих блоков вычитания, выходы которых подключены ко входам сумматора, выход которого подключен к инвертирующему входу операционного усилителя, выход которого подключен к неинвертирующему входу первого блока вычитания,а не 1 верти рующий вход второго блока вычитания подключен к отклоняющей катушке ЭЛТ.

На чертеже представлена функциональная схема устройства.

Устройство содержит операционный усилитель 1, усилитель 2 мощности,отклоняющую катушку 3 ЭЛТ, пассивные элементы 4 и 5 первого делителя напряженил, источник б опорного напряжения, 40 первый блок 7 вычитания, второй блок

8 вычитания, сумматор 9, второй делитель 10 напряжения, третий делитель

11 напряжения, источник 12 аналогового сигнала, операционные усилители

13 и резисто.ры 14, на которых построе45 ны блоки вычитания.

Устройство работает следующим образом.

Аналоговый сигнал источника 12 усиливается, проходя через операционный усилитель 1 и усилитель 2 мощности, и поступает на отклоняющую катушку

3 ЭЛТ. С общей точки, соединяющей элементы 4 и 5 с отклоняющей катуш-кой 3, сигнал обратной связи подается на инвертирующий вход операционного усилителя 1. Сигнал с выхода опера. ционного усилителя 1 подается на не99 4 инвертирующий вход первого блока 7 вычитания, на инвертирующий вход которого через делитель 10 подается входной сигнал.

Второй делитель напряжения предназначен для установления на выходе первого блока 7 вычитания постоянного уровня напряжения, что обеспечивается вычитанием одинаковых по форме сигналов при надлежащем подборе номиналов пассивных элементов, входящих в блок 7 вычитания. Изменения постоянного уровня напряжения на выходе первого блока 7 вычитания полностью соответствуют изменениям сигнала покоя на выходе операционного усилителя 1.

Следовательно, с подачей выходного сигнала первого блока -7 вычитания через сумматор 9 на инвертирующий вход операционного усилителя 1 нестабильность сигнала покоя последнего может быть существенно уменьшена. Сигнал с общей точки элементов 4 и 5 перво го делителя напряжения подается на неинвертирующий вход второго блока

8 вычитания, на инвертирующий вход которого через третий делитель 11 напряжения подается входной сигнал.

Делитель 11 также предназначен для установления на выходе второго блока

8 вычитания постоянного уровня напряжения. Изменения постоянного уровня напряжения на выходе второго блока

8 вычитания полностью соответствуют изменениям сигнала покоя на выходе усилителя 2 мощности. Следовательно, с подачей выходного сигнала блока 8 вычитания через сумматор 9 на инвертирующий вход операционного усилителя 1 остаточная нестабильность выходного сигнала покоя цепи 1,операцион— ный усилитель 1-усилитель 2 мощности) может быть существенно уменьшена.

Таким образом, введенные цепи обратной связи 1,местная ооратная связь через первый блок 7 вычитания, общая обрат- ная связь через второй блок 8 вычитания ) позволяют избежать черезмерного увеличения глубины обратной связи, что обычно приводит к уменьшению размаха выходного сигнала.

Таким образом, введение обратных связей позволяет получить высокую стабильность тока покоя, что необходимо для построения высокоточных устройств вывода информации с кодовой адресацией.

943699

Формула изобретения

Устройство для отклонения луча на экране ЭЛТ, содержащее последовательно соединенные операционный усили- тель и усилитель мощности, подключенный к отклоняющей катушке ЭЛТ, которая подклочена к средней точке первого делителя напряжения, один вывод которого подключен к шине нулевого по10 тенциала, а другой — к инвертирующему входу операционного усилителя, связанному с источником опорного напряжения, о т л и ч а ю щ е е с я тем, что, с целью повышения точности уст- 1 ройства, в него введены первый и второй блоки вычитания, сумматор, второй и третий делители напряжения, входы которых подключены к неинвертирующему входу операционного усилителя, а выходы второго и третьего делителей напряжения подключены к инвертирующим входам соответствующих блоков вычитания, выходы которых подключены ко входам. сумматора, выход которого подключен к инвертирующему входу операционного усилителя, выход которого подключен к неинвертирующему входу первого блока вычитания, а неинвертирующий вход второго блока вычитания подключен к отклс" няющей катушке ЭЛТ.

Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

N 418868, кл. $06 К 15/20, 1971.

2. Модель А.3. Транзисторные генераторы развертки. "Энергия", М.,1974, с. 103, рис. 3.18 б (прототип).

Составитель Л. Абросимов г °

Редактор Л. Повхан Техред И. Гаид Корректор А. Ференц, Заказ 5110/55 Тираж 731 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035. Москва Ж-3 Раушская наб. 8. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
