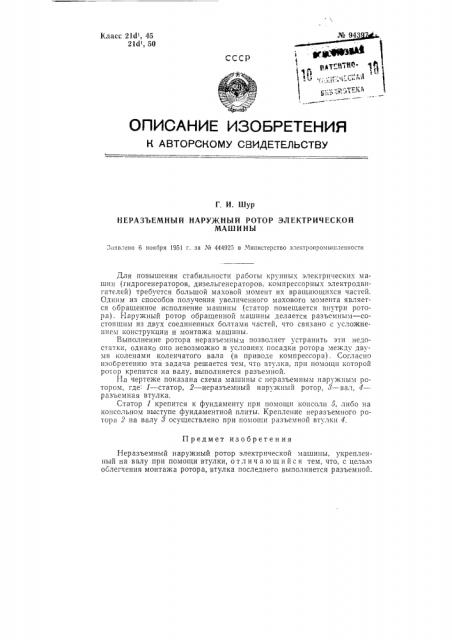

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г. и. Iyp

НЕРАЗЪЕМНЫЙ НАРУЖНЫЙ РОТОР ЭЛЕКТРИЧЕСКОЙ

МАШИНЫ

3пнвлено 6 нояоря 1951 г. за № 444925 в Министерство электропромышленности

Для повышения стабильности работы крупных электрических машин (гидрогенераторов, дизельгенераторов, компрессорных электродвигателей) требуется большой маховой момент их вращающихся частей.

Одним из способов получения увеличенного махового момента является обращенное исполнение машины (статор помещается внутри ротора). Наружный ротор обращенной машины делается разъемным — состоящим из двух соединенных болтами частей, что связано с усложнением конструкции и монтажа машины.

Выполнение ротора неразъемным позволяет устранить эти недостатки, однако оно невозможно в условиях посадки ротора между двумя коленами коленчатого вала (в приводе компрессора). Согласно изобретению эта задача решается тем, что втулка, прн помощи которой ротор крепится на валу, выполняется разъемной.

На чертеже показана схема машины с неразъемным наружным ротором, где 1 — статор, 2 — неразъемный наружный ротор, 8 — вал, 4— разъемная втулка.

Статор 1 крепится к фундаменту при помощи консоли 5, либо на консольном выступе фундаментной плиты. Крепление неразъемного роторя 2 на валу 8 осуществлено при помощи разъемной втулки 4.

Предмет изобретения

Неразъемный наружный ротор электрической машины, укрепленный на валу при помощи втулки, отл и ч а ю шийся тем, что, с целью облегчения монтажа ротора, втулка последнего выполняется разъемной.
