Реферат

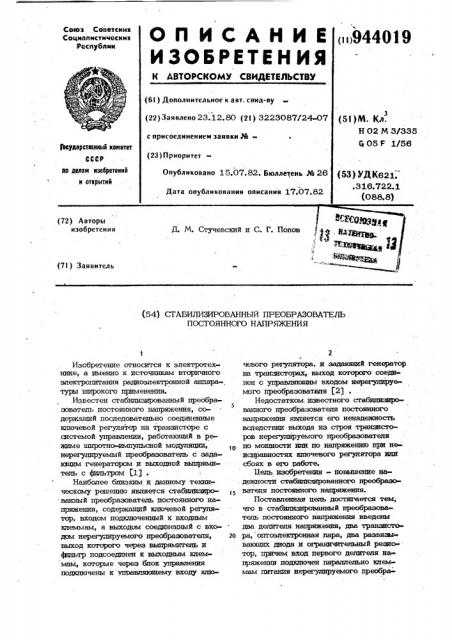

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВХ

Союз Советсиик

Социалистичесиик

Республик iii944019 (6I ) Дополнительное к авт. свид-ву (22) Заявлено 23.12.80 (2! ) 3223087/24-07 (53)M. Кл.

Н 02 М 3/335

5 05 F 1/56 с присоединением заявки J4{23) Приоритет

9кудврстынный квинтет

СССР во делон изобретений и открытий

Опубликовано 15.07.82. Бюллетень М 26 (53) УДК621, .316.722.1 (088.8) Дата опубликования описания 17.07.82 (71 ) За я интел ь (54) СТАБИЛИЗИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ

ПОСТОЯННОГО НАПРЯЖЕНИЯ

Изобретение относится к электротехнике, а именно к источникам вторичного электропитания радиоэлектронной аппаратуры широкого применения.

Известен стабилизированный преобра5 зователь постоянного напряженйя, содержащий последовательно соединенные ключевой регулятор на транзисторе с системой управления, работающий в режиме широтно-импульсной модуляпии, нерегулируемый преобразователь с задакщим генератором и выходной выпрями тель с фильтром (1) .

Наиболее близким к данному техническому решению является стабилизированный преобразователь постоянного напряжения, содержащий ключевой регулятор, входом подипоченный к входным клеммам, а выходом соединенный с входом нерегулируемого преобразователя, го выход которого через выпрямитель и фильтр подсоединен к выходным клев мам, которые через блок управления подключены к тправляющему входу ипо2 чевого регулятора, и задаюший генератор на транзисторах выход которого соеди мого преобразоватитя (2) .

Недостатком-, известного стабвлизиро« ванного преобразователя постоянного напряжения является его ненадежность вследствии выхода из строя транзисторов нерегулируемого преобразователя по мошиости или по напряжению при не-. исправностях юпочевого регулятора ипи сбоях в его работе.

?1ель изобретения - повышение надежности стабилизированного преобразователя постоянного напряжения.

Поставленная пель достигается тем, тель постоянного напряжения введены два делителя напряжения, два транзистора, оптселектронная пара, два развязываюших диода и ограничительный резистор, причем, вход первого делителя напряжения подключен параллельно клеммам питаютя нерегулируемого преобра 10 4 с базами транзисторов задающего генератора 4.

Предлагаемое устройство работает спецуюшим образом.

В нормальном режиме работы поддержание неизменным напряжения на выходе стабилизированного преобразователя осуществляется за счет изменения напряжения ключевым регулятором 1, управляемым блоком управления 2. При неисправности ключевого регулятора 1 напряжение на входе нерегулируемого преобразователя 3 растет. При этом повышается напряжение на первом делителе

8 блока защиты 7. Транжстор 9 откры-!

:, вается, включается тиристорная опто электронная пара 10, открывается транжстор - усилитель мощности 11 и диоды 12 и 13 шунтируют базы транзисторов задающего генератора 4. Последнее пркводит к срыву колебаний задающего генератора и к запиралпо транжсторов нерегулируемого преобразователя 3.

Изобретение позволяет повысить надежность работы преобразователя.

Формула изобретения

Стабипиэнрованны и преобразователь постоянного напряжения, содержащий ключевой регулятор, входом подключенный к входным кпеммам, а выходом соединенный с входом нерегулируемого преобразователя, выход которого через выпрямитель с фятьтром подсоединен к выходным клеммам, которые через блок управления подкпючены к управляющему входу ключевого регулятора, и задающий генератор на транжсторах, выход которого соединен с управляюшим входом нерегулируемого преобразователя, о т л и ч а ю ш и и с я тем, что, с целью повышения надежности, в него введены два делителя напряжения, два транзистора, оптоэлектронная пара, два развязывакицих диода и ограничительный режстор, причем вход первого делителя напряжения подключен параллельно клеммам питания нерегулируемого преобразователя, а его выход подсоединен к базе первого транжстора, эмиттер которого подключен к одной KireMMe питания нерегулируемого преобразователя, а коллектор через светаизпучаюший диод оптоэлектротгной пары и ограничительный режстор соединен с другой клеммой питания нерегулируемого преобразователя, выход оптоэлектронной пары последовательно с вторым делителем налряжения щщипочен к клеммам питания задающего

Стабилизированный преобразователь постоянного напряжения содержит ключевой регулятор 1 с блоком управления 2, нерегулируемый преобразователь напряжения 3, задающий генератор 4, выходной вьптрямитель с фильтром 5, делитель выходного напряжения 6; блок зашиты 7, включающий первый делитель напряжения, эо

8, усилитель постоянного тока на транжсторе 9, оптоэлектронную пару 10, усилитель мощности на транжсторе 11., раэвязывающие диоды 12 и 13 и второй делитель напряжения 14. Нерегулиру мый преобразователь 3 входом через идочевой регулятор 1 подключен к вход- . ным клеммам, а выходом через выпрямитель фильтра 5 соединен с выходными клеммами, зашунтированными делителем выходного натгряжвния 6. Блок управления 2 выходом подключен к управляющему входу ключевого регулятора, а входом к выходу делителя выходного напряжения 6. Выход задающего генератора

4 подсоединен к входу управления нерегут- 4 лируемого преобразователя 3. Первый делитель напряжения 8 входом подключен к выходу ключевого. регулятора, а .е"о выходом подключен к входу усилителя постоянного тока на транзисторе 9, иыход которого связан со светоиэпучающим диодом оптоэлектронной пары 10. .Выход цепочки, состоящей иэ последовательно включенных выхода оптоэлектронной пары 10 и второго делйтепя 14 55 подсоединен к входу усилителя мощности на транжсторе 11, выход которого через разводящие диоды 12 и 13 связан

3 0440 зователя, а его выход подсоединен к базе первого транзистора,. эмиттер кото- рого подключен к одной клемме питания нерегулируемого преобразователя, а коллектор через светоизлучаюший диод оптоэлектронной пары и ограничительный резистор соединен с другой клеммой питания нерегулируемого преобразователя, выход оптсюлектронной, пары последоватепьно с вторым депителем нахгряжения 1о подключен к клеммам питания задающего генератора на транзисторах, причем выход второго делителя подсоединен к базе второго транжстора, коллектор которого через развяэываюшие диоды соеди нен с базами транзисторов задающего генератора, эмиттера которых подключены к эми гтеру второго транжстора, На чертеже представлена функциональная схема стабилизированного преобразователя постоянного напряжения.

5 044010 6 генератора на транзисторах, причем вы-, H форм щии, ход второго дизитепи подсоединен к базе истые во щщмауще gpss эксперт >е вгорого трмиистс ра, коллектор которого через развазываюпае диоды соединен с 1. Вопросы рщщоэиектро щку, Ящ, базами транзисторов задаюшего генерато- s 1, сер. ЭВТ, 1975, с. 108, рис. 4. уа, эмиттеры к(а орых подкшочены к 2. обмен опытом в эмиттеру второго транзистора. юсти, 1980, М 1, с. 59, рис. 1.

944019

I

I !

1 !!

ВНИИПИ Заказ. 5146/71: Тираж 721 Подписное

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4
