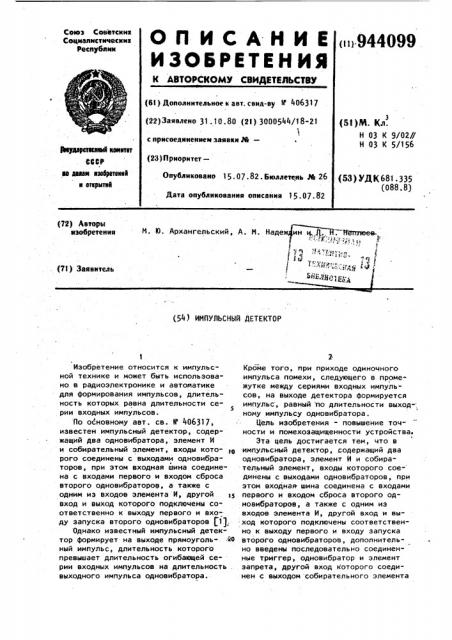

Изобретение относится к импульсной технике и может быть использовано в радиоэлектронике и автоматике для формирования импульсов, длительность которых равна длительности се5 рии входных импульсов.

По основному авт. св. Н 406317, известен импульсный детектор, содержащий два одновибратора, элемент И и собирательный элемент, входы которого соединены с выходами одновибраторов, при этом входная шина соединена с входами первого и входом сброса второго одновибраторов, а также с одним из входов элемента И, другой вход и выход которого подключены соответственно к выходу первого и входу запуска второго одновибраторов P), Однако известный импульсный детектор формирует на выходе прямоуголь- 40 ный импульс, длительность которого превышает длительность огибающей серии входных импульсов на длительность . выходного импульса одновибратора.

2.

Кроме того, при приходе одиночного импульса помехи, следующего в промежутке между сериями входных импульсов, на выходе детектора формируется импульс, равный по длительности выход-:, ному импульсу одновибратора.

Цель изобретения - повышение точности и помехозащищенности устройства.

Эта цель достигается тем, что в импульсный детектор, содержащий два одновибратора, элемент И и собирательный элемент, входы которого сое- динены с выходами одновибраторов, при этом входная шина соединена с входами первого и входом сброса второго одновибраторов, а также с одним из входов элемента И, другой вход и выход которого подключены соответственно к выходу первого и входу запуска второго одновибраторов, дополнительно введены последовательно соединенные триггер, одновибратор и элемент запрета, другой вход которого соединен с выходом собирательного элемента

Э 94409 и одним из входов триггера, другой вход которого подключен к входной шине.

На фиг. 1 приведена функциональная схема предлагаемого импульсного детектора; на фиг. 2 — временные диаграммы его работы. Импульсный детектор содержит одновибраторы 1 и 2, собирательный элемент 3, триггер 4, элемент И 5, зо дополнительный одновибратор 6, элемент запрета 7, входную шину 8, выходную шину 9.

Импульсный детектор работает следующим образом-. 15

Длительность импульсов одновибраторов 1, 2 и 6 равна или больше периода следования входных импульсов.

При совпадении импульсов (фиг. 2с1,<) на выходе элемента И 5 появляются го импульсы (фиг. 2в), запускающие одновибратор 2. В результате воздействия импульсов с выходов одновибраторов 1 и 2 (фиг. 2К1) на выходе собиратель" ного элемента 3 формируется прямоуголь-.д ный импульс (фиг. 2д), длительность которого равна произведению числа импульсов (фиг. 20) серии на период следования их, что на один период превышает действительную длительность эо огибающей серии входных импульсов.

Импульсами на шине 8 триггер 4 устанавливается в единичное состояние, запуская при этом одновибратор 6.

Формируемый на выходе одновибратора

6 импульс (фиг. 2e) запрещает прохождение импульса с выхода элемента 3 через элемент запрета 7, т. е. задерживает появление переднего фронта

9 4 выходного импульса (фиг. 2яс) детек тора на длительность импульса одновибратора.

Задним фронтом импульса с выхода элемента 3 (фиг. 2д) триггер 4 устанавливается в нулевое состояние. В результате этой задержки длительность выходного импульса получается равной длительности огибающей серии входных импульсов, а одиночные импульсы помех, следующие в промежутке между сериями входных импульсов, не проходят на выход детектора.

Таким образом, предлагаемый импульсный детектор формирует на выходе прямоугольный импульс, длительность которого равна длительности огибающей серии входных импульсов и не реагирует на одиночные импульсы помех.

Формула изобретения

Импульсный детектор по авт. св.

М 406317, отличающийся тем, что, с целью повышения точности и помехозащищенности, в него дополнитЕльно введены последовательно соединенные триггер, одновибратор и элемент запрета, другой вход которого соединен с выходом собирательного элемента и одним из входов триггера, другой вход которого поключен к входной шине.

Источники информации, принятые во внимание при экспертизе
