Реферат

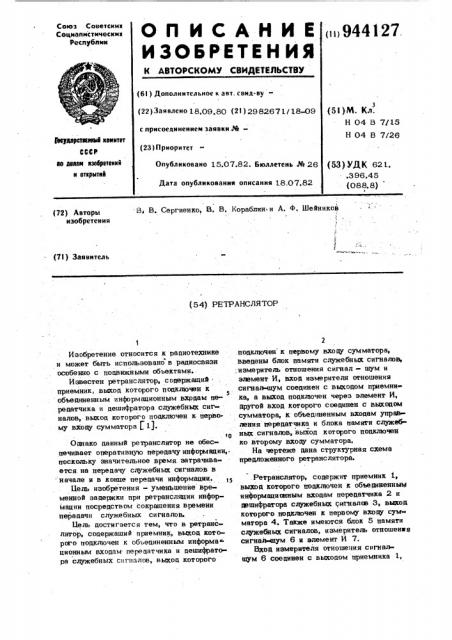

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Соцнапнстнческни

Республик

< 944127 (61) Дополнительное к авт. свил-ву(22) Занвлено 18.09.80 (21) 2982671(18-09 (5 l ) M. Кл.

Н 04 В 7/15

Н 04 В 7(26 с присоединением заявки М3Ъеудэретеаней кемнтет

СССР (23) П риорнтет

Опубликовано 15.07.82, Бюллетень Ле 26

Дата опубликования описания 18.07.82

lo лелем нзобретеннй н открытий (53) УДК 621. .396.45 (088. 8) В> В. Сергиенко, B. В. Кораблин и А. Ф. Шейников

i (72) Авторы изобретения

L .. (71) Заявитель

I (54) РЕТРАНСЛЯТОР

Изобретение относится к радиотехнике и может быть использовано в радиосвязи особенно с поцвижными обьектами.

Известен ретранслятор, содержащий приемник, ввкод которого подключен к

5 обьединенным информационным вхрдам передатчика и цешифратора служебных сигналов, выход которого подключен к первому входу сумматора f 1).

1О

Однако данный ретранслятор не обеспечивает оперативную передачу информации, поскольку значительное время. затрачивается. на передачу служебных сигналов в начале и в конце передачи информации °

Бель изобретения — уменьшение временной задеркки при ретрансляции информации посредством сокрашения времени перадачи служебных сигналов.

Бель достигается тем, что в ретранслятор, содержаший приемник, выхоц которого подключен к обьециненным информа . ционным входам перецатчика и цешифратора служебных сигналов, выход которого

2 подключен к первому входу сумматора, введены блок памяти служебных сигналов, измеритель отношения сигнал — шум и элемент И, вход измерителя отношения сигнал-шум соединен с вьосодом приемника, а выход подключен через элемент И, другой вход которого соединен с вькадом сумматора, к обьединенным входам управления передатчика и блока памяти служебных сигналов, выход которого подключен ко второму входу сумматора.

На чертеже дана структурная схема предложенного ретранслятора.. Ретранслятор, содержит приемник 1, выход которого подключен к обьединенным информацисетным входам передатчика 2 и дешифратора служебных сигналсэ 3, выход которого подключен к первому входу сумматора 4. Также имеются блок 5 памяти сюржебных сигналов, измеритеж отношение сигналшум 6 и элемент И 7.

Вход измерителя отношения сигналшум 6 соединен с выходом приемника 1, 3 9441 а выхоц подключен через элемент И 7, другой вход которого соединен с выходом сумматора 4, н обьединенным входам управлен.ия передатчика 2 и блока 5 памяи служебных сигналов, выхоц которого подключен ко второму входу сумматора 4.

Ретранслятор работает следующим образом.

В исходном состоянии ретранслятор на 1р ходится в режиме приема, при этом перецатчик 2 выключен. При приеме сигнала вызова приемником 1, данный сигнал поступает в цешифратор служебных сигналов

5, Если этот сигнал вызова является управляющим цля ретранслятора; на выходе дещифратора 3 формируется команда вктпо. чения передатчика 1 по вызову, поступающая далее через сумматор 4, на первый вход элемента И 7. Если при этом высо- 2о кочастотный сигнал, принимаемый приемником 1 имеет мощность, обеспечивающую такое отношение сигнал/шум íà вЫходе приемника, при котором гарантируется требуемое качество связи, то на выходе измерителя отношения сигнал/шум 6 фор- . мируется команда включения передатчика по несущеР.Эта команда поступает на второй вход элемента И 7. При наличии на входах элемента И 7 команды включе- 30 ния передатчика по вызову и команды включения передатчика по несущей, на его выходе появляется команда, которая поступает на управляющий вход передатчика 2 и включает его. В результате сигналы вы35 зова с выхода приемника 1, поступающие на модуляционный вхоц передатчика 2, ретранслируются далее. Команда включения передатчика 2 с выхода элемент,а И 7 подается также на вход блока 5 памяти служебных сигналов. При поступлении команды íà вход блока 5, на его выходе появляется команда памяти сигнала вызова, формирование которой заканчивается после перехода из режима ретрансляции в режим

45 приема через заранее заданное время, превышающее по величине время паузы в передаче информации через данн и ретранслятор. По окончании сигнала вызова команды включения передатчика по вызову на выходе цешифратора 3 пропадает, однако

50 за счет поступления команды памяти сигнала вызова от блока 5 через сумматор

4 на первый вход И 7, на втором входе которого присутствует команда включения перецатчика по несущей, передатчик 2 ос55 тается включенным, и происходит ретранс ляция информации приемником 1 и передатчиком 2. Режим ретрансляции продолжает ся до тех пор, пока не исчезнет высокочастотный сигнал на вхоц» приемника 1.

При этом пропадает команда включения передатчика по несущей нь выходе измерителя отношения сигнал-шум 6 и передатчик

2 выключится. Следующее включение в режим ретрансляции в течение времени памяти сигнал вызова, за счет наличия соответствующей команды на входе сумматора 4, осуществляется автоматически при появлении высокочастотного сигнала на вхоце приемника, не содержащего сигналов вызова и обеспечивающего заданное отношение сигнал-шум.

Таким образом, предлагаемый ретранслятор, в отличие от известного, при передаче информации, через него, требует посылки только одного сигнала вызова, в начале первого сообщения. Последующие переходы из режима приема в режим ретрансляции осуществляются автоматически при появлении несущей на входе приемника.

Переход из режима ретрансляции в режим приема происходит также автоматически при пропадании несущей. 2а счет автома тического включения и выключения передатчика ретранслятора бег посылки каких-, либо управляющих сигналов в процессе связи через прецлагаемый ретранслятор, повышается оперативность в удобство пере дачи информации.

Формула изобретения

Ретранслятор, содержания приемник, выход которого подключен к обьединенным информационным входам передатчика и дешифратора служебных сигналов, выход коroðîão подключен к первому входу сумматора, отличающийся тем, что, с целью уменьшения временной задержки при ретрансляции информации посредством сокращения времени передачи служебныл . сигналов, в него введены блок памяти служебных сигналов, измеритель отношения сигнал-шум и элемент И, при этом вход измерителя отношения сиг нал-шум соединен с выходом приемника, а выход подключен через элемент И, другой вхоц которого соединен с выходом сумматора, к обьединенным вхоцам управления передатчика и блока памяти служебных сигналов, выхоц которого подключен ко второму вхацу сумматора.

Ис точи и ки инфо рмаци и, принятые во внимание при экспертизе

1. Патент ФРГ М 260.5918, кл. Н 04. B 7/15, опублии. 26.08.76 (прототи п) .
