Фара для автомобиля
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

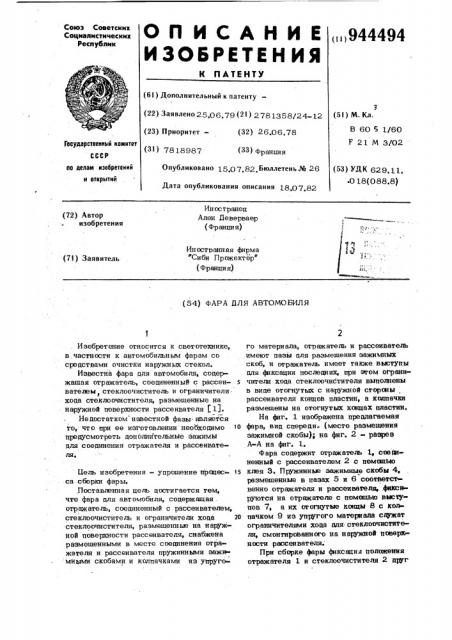

ОП ИСАЙ ИЕ
ИЗОБРЕТЕНИЯ
К ПАТЕНТУ („)944494
Ж
l (61) Дополнительный к патенту (22) Заявлено 25.06.79 (21) 2781З58/24-12 (23) Приоритет — (32) 26.06 ° 78 (31) 78 18987 (33) Франция
Опубликовано 15,07 82 Бюллетень.% 26
Дата опубликования описания 18.07 82
7 (51) М. Кл.
В 60 5 1/60
F 21 М Э/02
Государственный комитет
СССР по делам нэооретеннй и открытий (53 ) УД К 62 9. 1 1. .0 18(0 88.8) Ин ос транец
Ален,Певерваер (Франция) (72) Автор изобретения
1 йЬ
Иностранная фирма
Сиби Прожектер (Франция) (7I) Заявитель (54) ФАРА ДЛЯ АВТОМОБИЛЯ
Изобретение относится к светотехнике, в частности к автомобильным фарам со средствами очистки наружных стекол.
Известна фара для автомобиля, содержащая отражатель, соединенный с рассеивателем,стеклоочиститель и ограничители. хода стеклоочистителя, размещенные на наружной поверхности рассеивателя (1).
Недостатком известной фазы является то, что при ее изготовлении необходимо 1о
Предусмотреть дополнительные зажимы для соединения отражателя и рассеивателя, Цель изобретения — упрощение процес- 15 са сборки фары, Поставленная @em достигается тем, что фара для автомобиля, содержащая . отражатель, соединенный с рассеивателем, стеклоочиститель и ограничители хода 20 стеклоочистителя, размещенные на наружной поверхности рассеивателя, снабжена размещенными в месте соединения отражателя и рассеивателя пружинными важи мными скобами и колпачками из упругоro материала, отражатель и рассеиватель имеют пазы для размещения зажимных скоб, и отражатель имеет также выступы для фиксации последних, при этом ограничители хода стеклоочистителя выцолнены в виде отогнутых с наружной стороны, рассеивателя концов пластин, а колпачки размещены на отогнутых конца» пластин.
На фиг.. 1 изображена предлагаемая фара, вид спереди. (место размещения зажимной скобы); на фиг. 2 - разрез
А-A на фиг. 1.
Фара содержит отражатеж 1, соединенныйй с рассеивателем 2 с помощью клея 3. Пружинные эажимные скобы 4, размещенные в пазах 5 и 6 соответственно отражателя и рассеивателя, фиксируются на отражателе с помацью выступов 7, а их отогнутые концы 8 с «олпачком 9 иэ упругого материала служат ограничителями хода для стеклоочистителя, смонтированного на наружной поверхности рассеивателя.
При сборке фары фиксация положения отражателя 1 и стеклоочистителя 2 agent
Фара для автомобиля, содержжцая огражатель, соединенный с рассеивателем, стеклоочиститель и ограничители хода
Фс/8. f
А-4
Составитель Ю. Капров
РедактоР М. Келемеш ТехРед З.Палий КоРРектоР Н Король
Заказ 5167(79 Тираж 718 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113О35, Моква ж"35, Раушская наб„д, 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
3 944494 4 относительно друга при склеивании про- стеклоочистителя, раэмещенныэ на наружисходит при помощи зажимных скоб 4, ной поверхности рассеивателя, о т л иразмещенных в пазах 5 и 6 отражателя ч а ю щ а я с я тем, что, с целью упи рассеивателя и зафиксированных с по- рощения процесса сборки, она снабжена мощью выступов 7 на отражателе, при размещенными в месте соединения отраэтом предотвращается любое относитель- жателя и рассеивателя пружинными зажимное перемещение отражателя и рассеива- ными скобами и колпачками из упругого теля во время схватывания клея, à отог- материала, отражатель и рассеиватель нутые концы 8 зажимных скоб с колпач- имеют пазы для размещения зажимных ками 9 и упругого материала используют-1о скоб, а отражатель имеет также выступы ся в качестве ограничителей хода для для фиксации посждних, при этом огранистеклоочистителя. чителн хода стеклоочистителя выполнены в виде отогнутых с наружной стороны . рассеивателя концов пластин, а колпачки
Ф о р м у л а и з о б р е т е н и я g размещены на отогнутых концах пластин.
Источники информации, принятые во внимание при экспертизе
l. Заявка Франции М 2141462, кл. В 60 llOOü 197З
