Реферат



(72) Автар изобретения

Л. Н. Гасанов

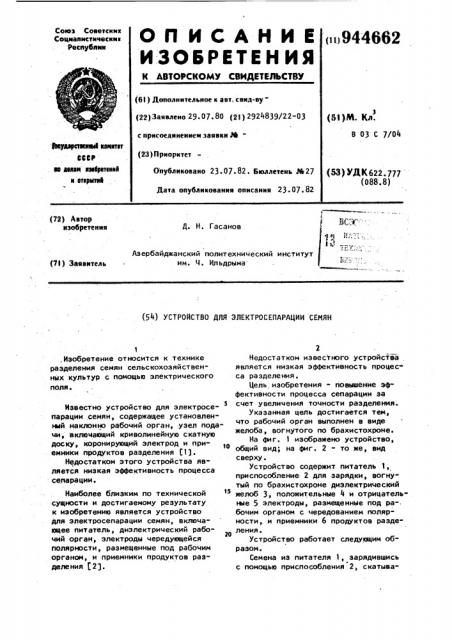

Азербайджанский политехнический институт им. Ч. Ильдрыма (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОСЕПАРАЦИИ СЕМЯН

1 .Изобретение относится к технике разделения семян сельскохозяйственных культур с помощью электрического поля.

Известно устройство для электросепарации семян, содержащее установленный наклонно рабочий орган, узел подачи, включающий криволинейную скатную доску, коронирующий электрод и приемники продуктов разделения (11.

Недостатком этого устройства является низкая эффективность процесса сепарации.

Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство для электросепарации семян, включающее питатель, диэлектрический рабо20 чий орган, электроды чередующейся полярности, размещвнные под рабочим органом, и приемники продуктов разделения (21.

Недостатком известного устройства является низкая эффективность процес" са разделения.

Цель, изобретения - повышение эффективности процесса сепарации за счет увеличения точности разделения.

Указанная цель достигается тем, что рабочий орган выполнен в виде желоба, вогнутого по брахистохроне.

Ha r. l изображено устройство, общий вид; на фиг. 2 - то же, вид сверху.

Устройство содержит питатель l, приспособление 2 для зарядки, вогну" тый по брахистохроне диэлектрический желоб 3, положительные 4 и отрицатель"

we 5 электроды, размещенные под ра-. бочим органом с чередованием полярности, и приемники 6 продуктов разделения.

Устройство работает следующим образом.

Семена из питателя l, зарядившись с помощью приспособления 2, скатыва944662 формула изобретения

3 ются по диэлектрическому желобу 3, вогнутому по брахистохроне, т.е. по кривой быстрейшего спуска. На них действует сила тяжести, сила трения и сила электрического поля, образован- ного электродами 4 и 5, воздействие которого,на отдельное семя можно представить как вектор электрической силы, который в подвижной системе координат, движущейся поступательно вместе с се- io менем по желобу, вращается вокруг центра семени в том же направлении, что и само семя при скатывании по поверхности желоба.

В зависимости от электрофизических is свойств семена на выходе желоба получают различную скорость и попадают в разные ячейки приемника 6 продуктов разделения.

Таким образом, выполнение рабочего щ органа в виде желоба, вогнутого по брахистохроне с установленными под ним электродами чередующейся полярности, позволяет увеличить веер рассева семян на выходе желоба, что уве- zs личивает точность разделения и, сле-. довательно, эффективность процесса сепарации.

Устройство для электросепарации семян, включающее питатель, диэлектрический рабочий орган, электроды чередующейся полярности, размещенные под рабочим органом, и приемники продуктов разделения, о т л и ч а ю щ ее с я тем, что, с целью повышения эффективности процесса сепарации за счет увеличения точности разделения, рабочий орган выполнен в виде желоба, вогнутого по брахистрохроне.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 590012, кл. 8 03 С 7/00, 1974.

2. Авторское свидетельство СССР и 650655, кл, В 03 С 7/08, 1977 (про.тотип).
