Реферат

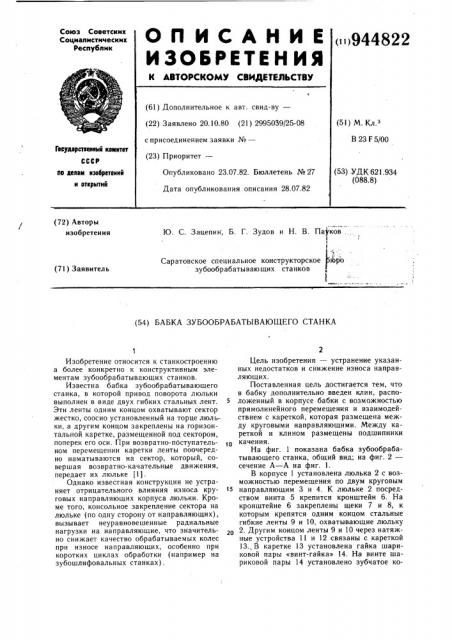

Союз Советских

Социалистических

Республик

АНИЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.10.80 (21) 2995039/25-08 с присоединением заявки №вЂ” (23) Приоритет— (5!) М. Кл.з

В 23 F 5/00

Геаударствеллык камлтет

СССР (53) УДК 621.934 (088.8) Опубликовано 23.07.82. Бюллетень № 27

Дата опубликования описания 28.07.82

IIo делам кзабретекий и аткрытий (72) Авторы изобретения

Ю. С. Зацепин; Б. Г. Зудов и Н. В. Пауков

1

Саратовское специальное конструкторское Йро зубообрабатывающих станков ( (71) Заявитель (54) БАБКА ЗУБООБРАБАТЫВАЮЩЕГО СТАНКА

Изобретение относится к станкостроению а более конкретно к конструктивным элементам зубообрабатывгющих станков.

Известна бабка зубообрабатывающего станка, в которой привод поворота люльки выполнен в виде двух гибких стальных лент.

Эти ленты одним концом охватывают сектор жестко, соосно установленный на торце люльки, а другим концом закреплены на горизонтальной каретке, размещенной под сектором, поперек его оси. При возвратно-поступательном перемещении каретки ленты поочередно наматываются на сектор, который, совершая возвратно-качательные движения, передает их люльке (1).

Однако известная конструкция не устраняет отрицательного влияния износа кру- 15 говых направляющих корпуса люльки. Кроме того, консольное закреплЕние сектора на люльке (по одну сторону от направляющих), вызывает неуравновешенные радиальные нагрузки на направляющие, что значительно снижает качество обрабатываемых колес при износе направляющих, особенно при коротких циклах обработки (например на зубошлифовальных станках) .

Цель изобретения — устранение указанных недостатков и снижение износа направляющих.

Поставленная цель достигается тем, что в бабку дополнительно введен клин, расположенный в корпусе бабки с возможностью прямолинейного перемещения и взаимодействием с кареткой, которая размещена между круговыми направляющими. Между кареткой и клином размещены подшипники качения.

На фиг. 1 показана бабка зубообрабатывающего станка, общий вид; на фиг. 2— сечение А — А на фиг. 1.

В корпусе 1 установлена люлька 2 с возможностью перемещения по двум круговым направляющим 3 и 4. К люльке 2 посредством винта 5 крепится кронштейн 6. На кронштейне 6 закреплены щеки 7 и 8, к которым крепятся одним концом стальные гибкие ленты 9 и 10, охватывающие люльку

2. Другим концом ленты 9 и 10 через натяжные устройства 11 и 12 связаны с кареткой

13., В каретке 13 установлена гайка шариковой пары «винт-гайка» 14. На винте шариковой пары 14 установлено зубчатое ко944822

/9

7Ю

Фиг,7 лесо 15, приводимое от кинематической цепи станка. Каретки 13 установлена в направляющих 16 и 1, и поджата к люльке клином 18. Между кареткой 3 и клином 18 размещены подшипники 19 качения.

Устройство работает следующим образом.

При включении привода движения люльки 2, зубчатое колесо 15 совершает реверсивные поворотные движения, которые через шариковую пару 14 «винт-гайка» преобразуются в возвратно-поступательные движения каретки 13 в Направлении стрелки В.

Через гибкие ленты 9 и 10 люлька 2 получает качательные движения по стрелке С (фиг. 2). В то же время каретка 13 через подшипники 19 качения опирается на клин

18. В результате регулировочного перемещения клина 18 по стрелке В, каретка 13 может воспринимать частично или полностью все люльки 2, разгружая таким образом круговые направляющие 3 и 4.

Предлагаемое изобретение позволяет разгрузить направляющие качения от веса люльки, в результате чего значительно уменьшается износ направляющих и повышается стабильность работы станка в течение срока его эксплуатации. Размещение каретки между направляющими позволяет устранить нез уравновешенность нагрузок на люльку от воздействия привода. Долговечность направляющих по сравнению с известной конструкцией увеличивается в 2 раза.

Формула изобретения

1. Бабка зубообрабатывающего станка, в корпусе которой на двух круговых направляющих установлена люлька с возможностью поворота от привода, выполненного в виде смонтированной под люлькой каретки и двух гибких лент, отличающаяся тем, что, с целью снижения износа направляющих, в нее дополнительно введен клин, расположенный в корпусе с возможностью прямолинейного перемещения и взаимодействия с кареткой, которая размещена между круговыми направляющими.

2. Бабка по п. 1, отличающаяся тем, что между кареткой и клином размещены подшипники качения.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3267872, кл. 90 — 5, опублик. 1964.
