Устройство для фрезерования шлицев в корончатых гайках

Устройство для фрезерования шлицев в корончатых гайках

Иллюстрации

Показать все

Реферат



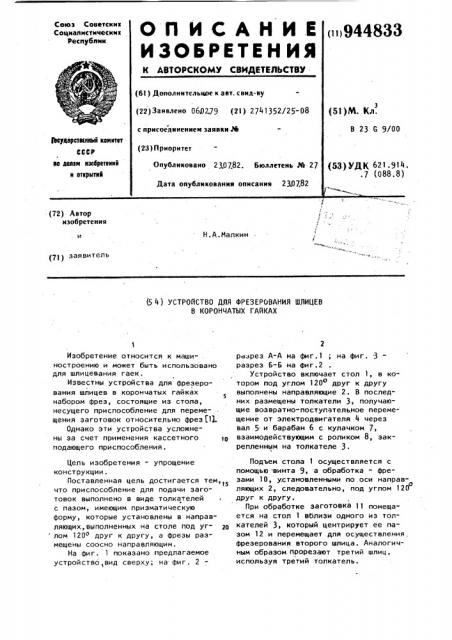

(72) Автор изобретения с

Н.А.Малкин р1 заявитель (5 4) УСТРОЙСТВО ДЛЯ ФРЕЗЕРОВАНИЯ ШЛИЦЕВ

В КОРОНЧАТЫХ ГАЙКАХ

Изобретение относится к маши- . ностроению и может быть использовано для шлицевания гаек.

Известны устройства для фрезерования шлицев в корончатых гайках набором фрез, состоящие из стола, несущего приспособление для перемещения заготовок относительно фрез 511.

Однако эти устройства усложнены за счет применения кассетного подающего приспособления .

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что приспособление для подачи заготовок выполнено в виде толкателей с пазом, имеющим призматическую форму, которые установлены в направляющих,выполненных на столе под уг- що лом 120о друг к другу, а фрезы размещены соосно направляющим.

На фиг. 1 показано предлагаемое устройство,вид сверху; на- фиг. 2 разрез А-А на фиг.1; на фиг. 3разрез Б-Б на фиг.2

Устройство включает стол 1, в котором под углом 120о друг к другу выполнены направляющие 2. В последних размещены толкатели 3, получающие возвратно-поступательное перемещение от электродвигателя 4 через вал 5 и барабан 6 с кулачком 7, взаимодействующим с роликом 8, закрепленным на толкателе 3.

Подьем стола 1 осуществляется с помощью винта 9, а обработка - фрезами 10, установленными по оси направляющих 2, следовательно, под углом 120 друг к другу.

При обработке заготовка 11 помещается на стол вблизи одного иэ толкателей 3, который центрирует ее пазом 12 и перемещает для осуществления, фрезерования второго шлица. Аналогичным образом прорезают третий шлиц, используя третий толкатель.

944833

Формула изобретения

Величина перемещения заготовки задается формой кулачка 7.

Устройство для фрезерования шпицев корончатых гаек имеет более простую конструкцию по сравнению с устройствами такого типа.

Устройство для фрезерования шлицев о в корончатых гайках набором фрез, состоящее из стола, несущего приспособление для перемещения заготовок относительно фрез, о т л и ч а ю щ е е— с я тем, что, с целью упрощения конст.15 рукции, приспособление для перемещения заготовок выполнено в виде толка" телей с пазом, имеющим призматическую форму, установленных с возможностью перемещения в направляющих, которые выполнены на столе под уг лом 120о друг к другу, а фрезы установлены соосно направляющим.

Источники информации, принятые во внимание при экспертизе

1. Барский А.Э. и др. Приспособления к металлорежущим станкам. Киев, Государственное издательство технической литературы УССР, 1963, с 90-94, рис. 71.
