Ручная резьбозавертывающая машина

Ручная резьбозавертывающая машина

Иллюстрации

Показать все

Реферат

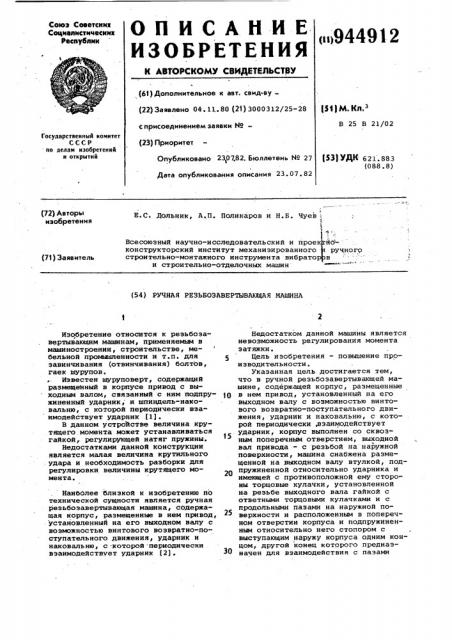

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскими

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61)Дополнительное к авт. свид-ву (22) Заявлено 04.. 11.. 80 (21) 3000312/25-28 ($1) М. КП.

В 25 В 21/02 с присоединением заявки МоГосударственный комитет

СССР ио делам изобретений и открытий (23) Приоритет.

Опубликовано 230782. Бюллетень ¹ 27 (53) УДК 6 21 . 88 3 (088 . 8) Дата опубликования описания 23.07.82

Е.С. Дольник, A.Ï. Поликаров и Н.Б. Чуев (:ф

Всесоюзный научно-исследовательский и проек йо"- конструкторский институт механизированного ручного строительно-монтажного инструмен та вибрато в и строительно-отделочных машин (72) Авторы изобретения (7f) Заявитель (54) РУЧНАЯ РЕЗЬБОЭАВЕРТЫВАЮЩАЯ МАШИНА

Изобретение относится к реэьбозавертывающим машинам, применяемым в машиностроении, строительстве, мебельной промышленности и т.п. для завинчивания (отвинчивания) болтов, гаек шурупов.

Известен шуруповерт, содержащий размещенный в корпусе привод с выходным валом, связанный с ним подпружиненный ударник; и шпиндель-наковальню, с которой периодически взаимодействует ударник (lj.

В данном устройстве величина крутящего момента может устанавливаться гайкой, регулирующей натяг пружины.

Недостатками данной конструкции является малая величина крутильного удара и необходимость разборки для регулировки величины крутящего момента.

Наиболее близкой к изобретению по технической сущности является ручная резьбозавертывающая машина, содержащая корпус, размещенные s нем привод, установленный èà его выходном валу с возможностью винтового возвратно-поступательного движения, ударник и наковальню, с -которой периодически взаимодействует ударник (2).

Недостатком данной машины является невозможность регулирования момента затяжки.

Цель изобретения — повышение производительности.

Укаэанная цель достигается тем, что в ручной резьбоэавертывающей машине, содержащей корпус, размещенные в нем привод, установленный на его выходном валу с воэможностью винтового возвратно-поступательного движения, ударник и наковальню, с которой периодически, взаимодействует ударник, корпус выполнен со сквозным поперечным отверстием, выходной вал привода - с резьбой на наружной поверхности, машина снабжена размещенной на выходном валу втулкой, подпружиненной относительно ударника и имеющей с противоположной ему стороны торцовые кулачки, установленной на резьбе выходного вала гайкой с ответными торцовыми кулачками и с продольными пазами на наружной поверхности и расположенным в поперечном отверстии корпуса и подпружиненным относительно него стопором с выступающим наружу корпуса одним концом, другой конец которого преднаэначен для взаимодействия с пазами

944912 гайки, а боковая псверхность его для взаимодействия с ударником.

На чертеже изображена ручная резьбозавертывающая машина, продольный разрез.

Ручная резьбозавертывающая машина содержит привод 1 с выходным валом 2, на котором на резьбе установлена гайка 3 с продольными пазами 4 и торцовыми кулачками 5, эацепляемыми с ответными кулачками 6 втулки 7, 1О фиксируемой от проворота на выходном валу 2 штифтом 8, рабочую пружину 9 подпружининающую втулку 7 и ударник

10. На валу 2 выполнены V-образные канавки 11, и которых располагаются ведущие шарики 12, завлекающие на,валу 2 ударник 10 через выполненные н нем ответные V-образные канавки 13.

На ударнике 10 выполнены кулачки 14, которые при осевом нажатии на машин- О ку входят н зацепление с кулачками 15 наковальни 16, являющейся одновременно шпинделем. Передняя часть вала 2 базируется в отверстии наковальни 16, в этом же отнерстии установлена возвратная пружина 17. Наковальня 16, базирующаяся в корпусе 18, на переднем конце имеет шестигранник 19 для передачи крутящего момента рабочему инструменту (на чертеже не показан) и штифт 20, предохраняющий рабочий инструмент от выпадания. Штифт 20 фиксируется съемным или сдвигаемым кольцом 21.

В пазы 4 гайки 3 при радиальном нажатии входит выступ 22 стопора 23, 35 подпружиненного пружиной 24..

Машина работает следующим образом.

Крутящий момент от привода 1 передается на выходной вал 2 и через шарики 12 ударнику 10, находящемуся 4О н переднем левом положении за счет пружины 9.

При осевом нажатии на машину, преодолевая сопротивление пружины 17, наковальня 16 перемещается вправо до 45 упора и торец выходного вала 2, при этом кулачки 15 входят в зацепление с кулачками 14, крутящий момент передается наковальне 16 и далее через шестигранник 19 -- рабочему инструменту (на чертеже не показан). При стопорении наковальни 16 ударник 10 через шарики 12, преодолевая сопротивление рабочей пружины 9, свинчивается по валу 2 при помощи винтовых канавок 11 и 13, кулачки 14 размыкаются с55 кулачками 15, вал 2 продолжает вращение, затем кулачки 14 возвращаются в переднее правое положение и наносят удар по кулачкам 15. ,Рабочую пружину 9 можно настроить бО на режим максимального удара с таким расчетом, что кулачки 14 после удара по кулачкам 15 будут отскакивать, отойдут н абсолютном движении or кулачков 15 и нанесут по последним 65 крутильный удар с угловой скоростью, превышающей скорость вращения вала 2. Пружину 9 можно настроить на максимальный крутильный момент, когда.кулачки 14 будут выходить из зацепления с кулачками 15, скользить по их торцу и сразу после этого войдут во впадину между кулачками 15, при этом удар будет нанесен с частотой вращения вала 2. Регулировка рабочей пружины 9 производится гайкой

3. При нажатии на стопор 23, преодолевая сопротивление пружины 24, выступ 22 входит в один из пазов 4, а боковая цилиндрическая поверхность стопора 23 устанавливается против заднего торца ударника 10, исключая возможность свинчивания ударника 10 с вала 7..

Вводя .кулачки 15 в зацепление с кулачками 14, преодолев сопротивле.ние возвратной пружины 17, вращением наковальни 16 проворачивают через ударник 10 вал.2 ° Застопоренная от вращения гайка 3, свинчинаясь по резьбе с валом 2, через втулку 7 создает необходимое натяжение рабочей пружине 9, при этом кулачки 5 и 6 проскальзывают друг относительно друга.

Втулка 7, зафиксированная OT проворота относительно вала 2 штифтом 8, стопорит гайку 3 от проворота н процессе работы ударного механизма при отпущенном стопоре 23.

Экономический эффект от использования изобретения обеспечинается увеличением производительности путем возможности быстрого назначения оптимального технологического режима при занинчивании винтов и шурупов.

Формула изобретения

Ручная резьбозавертывающая машина, содержащая корпус, размещенные в нем привод, установленный íà его выходном валу с возможностью винтового возвратно-поступательного движения, ударник и наковальню, с которой периодически взаимодействует ударник, отличающаяся тем, что, с целью повышения производительности, корпус выполнен со сквозным поперечным отверстием, выходной вал привода — с резьбой на наружной noBeðõíoñTè, машина снабжена размещенной на выходном валу нтулкой, подпружиненной относительно ударника и имеющей с противоположной ему стороны торцовые кулачки, установленной на резьбе выходного вала гайкой с ответными торцовыми кулачками с продольными пазами на наружной поверхности и расположенным в поперечном отверстии корпуса и подпружиненным относительно него стопором с выступающим наружу корпуса одним концом, 944912

Составитель А. Машкин

Техред Е. Харитончик Корректор A. Дзятко

Редактор С. Патрушева

Тираж 1087 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5225/21

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 другой конец которого предназначен для взаимодействия с пазами гайки, а боковая поверхность его — для взаимодействия с ударником.

Источники информации, принятые во внимание при экспертизе

1. Электроинструменты фирмы Balll применяемые в быту и промышленности.

Каталог, 1977-78, с. 12.

2. Авторское свидетельство СССР

Р 180147, кл. В 25 В 21/02, 1965

5 (прототип) .
