Винтовой пресс

Винтовой пресс

Иллюстрации

Показать все

Реферат



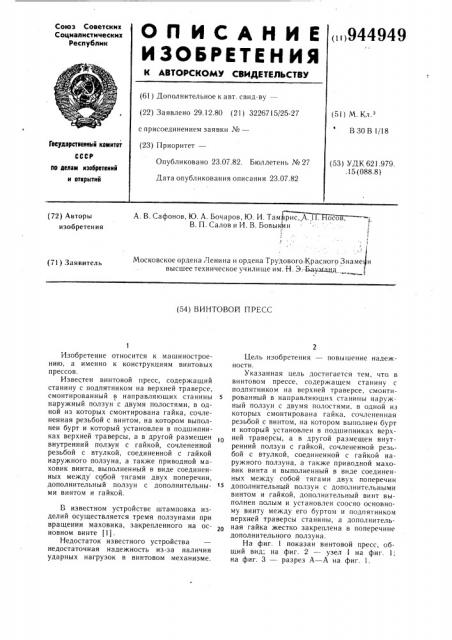

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву— (22) Заявлено 29.12.80 (21) 3226715/25-27 с присоединением заявки №вЂ” (23) Приоритет— (5I ) М. Кл.з

В 30 В!/18

Государственный комитет

СССР

Опубликовано 23.07.82. Бюллетень № 27

Дата опубликования описания 23.07.82 (53) УДК 621.979..15 (088.8) ло делам изобретений н открытий

А. В. Сафонов, Ю. А. Бочаров, Ю. И. Тамарис„А. П. осов, В. П. Салов и И. В. Бовыкин (72) Авторы изобретения

1

Московское ордена Ленина и ордена Трудового Красного Знаме и высшее техническое училище им. Н. Э: Ьаимацц, (71) Заявитель (54) ВИНТОВОЙ ПРЕСС

Изобретение относится к машиностроению, а именно к конструкциям винтовых прессов.

Известен винтовой пресс, содержащий станину с подпятником на верхней траверсе, смонтированный в направляющих станины 5 наружный ползун с двумя полостями, в одной из которых смонтирована гайка, сочлененная резьбой с винтом, на котором выполнен бурт и который установлен в подшипниках верхней траверсы, а в другой размещен внутренний ползун с гайкой, сочлененной резьбой с втулкой, соединенной с гайкой наружного ползуна, а также приводной маховик винта, выполненный в виде соединенных между собой тягами двух поперечин, дополнительный ползун с дополнительными винтом и гайкой.

В известном устройстве штамповка изделий осуществляется тремя ползунами при вращении маховика, закрепленного на основном винте !1).

Недостаток известного устройства недостаточная надежность из-за наличия ударных нагрузок в винтовом механизме.

Цель изобретения — повышение надежности.

Указанная цель достигается тем, что в винтовом прессе, содержащем станину с подпятником на верхней траверсе, смонтированный в направляющих станины наружный ползун с двумя полостями, в одной из которых смонтирована гайка, сочлененная резьбой с винтом, на котором выполнен бурт и который установлен в подшипниках верхней траверсы, а в друтой размещен внутренний ползун с гайкой, сочлененной резьбой с втулкой, соединенной с гайкой наружного ползуна, а также приводной маховик винта и выполненный в виде соединенных между собой тягами двух поперечин дополнительный ползун с дополнительными винтом и гайкой, дополнительный винт выполнен полым и установлен соосно основному винту между его буртом и подпятником верхней траверсы станины, а дополнительная гайка жестко закреплена в поперечине дополнительного ползуна.

На фиг. 1 показан винтовой пресс, общий вид; на фиг. 2 — узел I на фиг. 1; на фиг. 3 — разрез А — А на фиг. 1.

944949

Винтовой пресс содержит станину 1, в направляющих которой установлен наружный ползун 2, во внутренней полости которого установлен внутренний ползун 3 с гайкой 4, свинчивающейся с резьбовой втулкой 5. В верхней части втулки 5 закреплена гайка 6, свинчивающаяся с основным винтом 7, который установлен в подшипнике 8, смонтированном на верхней траверсе станины 1. На винте 7 закреплен маховик 9, связанный через шестерни 10 с приводом 11. Втулка 5 с резьбой установлена в наружном ползуне 2 в подпятнике 12 и подшипнике 13 с возможностью вращения.

Винт 7 буртом 14 через диски 15 и 16, подпружиненные пружинами 17, представляющие муфту; связан с дополнительным винтом 18, установленным коаксиально относительно винта 7 между буртом 14 и подпятником 19. Диски 16 шлицевым соединением

20 соединены с винтом 7, а диски 15 шлицевым соединением 21 — с дополнительным винтом 18. Винт 18 связан с дополнительной гайкой 22, жестко установленной в верхней поперечине 23 дополнительного ползуна, которая связана тягами 24 и 25 с нижней поперечиной 26, в которой установлен цилиндр 27, шток 28 которого связан с ползушкой 29, установленной в нижней траверсе станины I. Ползушка 29 связана с пуансоном 30, установленным в нижней полуматрице 31 штампа. Верхняя полуматрица 32 штампа закреплена на наружном ползуне

2, а пуансон 33 закреплен на внутреннем ползун 3. Для обеспечения заданной степени деформации поковки на станине 1 пресса установлены регулируемые упоры 34, выполненные, например.в виде клина.

Пресс работает следующим образом.

Перед началом работы пресса наружный 2 и внутренний 3 ползуны находятся в крайнем верхнем положении, а дополнительный ползун, состоящий из элементов

23 — 26, находится в крайнем нижнем положении.

В крайнем нижнем положении находится также ползушка 29 и связанный с ней пуансон 30. При включении привода 11 маховик 9 и связанный с ним винт 7 начинают ускоренно вращаться. При этом внутренний

3 и наружный 2 ползуны, свинчиваясь гайкой 6 с винта 7, начинают совместное ускоренное движение вниз. При этом гайка 6 и полая втулка 5 вращательного движения не имеют, так как они заторможены (тормоз на чертеже не показан), а дополнительный ползун поступательного движения не имеет, так как в этот момент винт 18 не вращается. При смыкании полуматриц 31 и 32 наружный ползун 2 останавливается, а внутренний ползун 3 продолжает движение вниз. При соприкосновении пуансонов

30 и 33 с заготовкой (на чертеже не покаМ вЂ”вЂ” Р â€” D tgы* где P — усилие деформирования на пуансоне 30; р4 - средний диаметр винта 18; .4-4 — угол наклона резьбы винта 18.

При условии М М винты 7 и 18 будут надежно связаны между собой. Это будет обеспечено при

45 > Р, pcp <д 4.

Р T>cpg Р

После деформирования привод 11 реверсируется, винт 7 вращается в противоположную сторону и начинает вращать гайку 6 и втулку 5, перемещая вверх внутренний ползун 3. На винт 7 действует сила, направленная вниз, которая размыкает диски 15 и 16. Связь между винтами 7 и 18 размыкается, дополнительный ползун опускается вниз, вращая винт 18; а ползуны 2 и 3 перемещаются вверх, занимая исходное положение.

Экономический эффект обеспечивается за счет повышения надежности работы пресса.

40 зана) возникает усилие Р на ползуне 3, которое тормозит втулку 5, моментом

М,=Р, 1д ь где P - усилие на ползуне 3;

Dcp — средний диаметр резьбы полой втулки 5; — угол наклона резьбы полой втулки 5.

Под действием этого момента на винт 7

10 через гайку 6 действует вертикальное усилие

Р 2М

cd t.я где Dc — средний диаметр в резьбе винта 7; — угол наклона резьбы винта 7, усилие Р2 суммируется с усилием Р и дейст вует в виде усилия

Р Р 2м

Л Р, + — — — — — ——

D сря ° tg wg на диски 15 и 16 муфты и далее через винт 18 на подпятник 19.

Между винтом 7 и винтом 18 возникает момент

М =P — — в — 1цл где Dcpg - средний диаметр дисков 15 и 16;

- коэффициент трения; — количество поверхностей трения.

Винты 7 и 18 после этого вращаются как одно целое, дополнительная гайка 22 перемещается вверх и перемещает вверх поперечину 23, тяги 24 и 25, нижнюю поперечину 26, ползушку 29 и пуансон 30. Происходит процесс двухстороннего деформирования заготовки.

В процессе деформирования нижним пуансоном 30 в резьбе винт 18 — гайка 22

35 возникает реактивный момент сопротивления

944949

Формула изобретения

Винтовой пресс, содержащий станину с подпятником на верхней траверсе, смонтированный в направляющих станины наружный ползун с двумя полостями, в одной из 5 которых смонтирована гайка, сочлененная резьбой с винтом, на котором выполнен бурт и который установлен в подшипниках верхней траверсы, а в другой размещен внутренний ползун с гайкой, сочлененной резьбой с втулкой, соединенной с гайкой наружного ползуна, а также приводной маховик винта и выполненный в виде соединенных между собой тягами двух поперечин дополнительный ползун с дополнительными винтом и гайкой, отличающийся тем, что, с целью повышения надежности, дополнитель1 ный винт выполнен полым и установлен соосно основному винту между его буртом и подпятником верхней траверсы станины, а дополнительная гайка жестко закреплена в поперечине дополнительного ползуна.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 685005, кл. В 30 1/18, 29.03.77 (прототип) .

944949

Составител» И. Фел»дблюм

Рсдак гор Б. Иванова Техрсд A. Бойкас Корректор М. Шароши

Заказ 523! /22 Тираж 699 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская аб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Пооектная, 4
