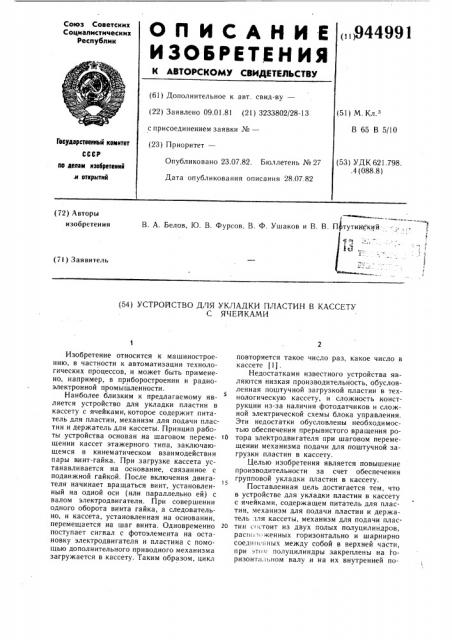

О П И С Я H И Е „944991

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.01.81 (21) 3233802/28-13 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.3

В 65 В 5/10

Гееуддретееекмй кеметет (53) УДК 621.798..4 (088.8) Опубликовано 23.07.82. Бюллетень № 27

Дата опубликования описания 28.07.82 лв делам мзебретеннй.и вткрмткй ааее

В. А. Белов, Ю. В. Фурсов, В. Ф. Ушаков и В. B. П тутийский (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ ПЛАСТИН В КАССЕТУ

С ЯЧЕЙКАМИ

Изобретение относится к машиностроению, в частности к автоматизации технологических процессов, и может быть применено, например, в приборостроении и радиоэлектронной промышленности.

Наиболее близким к предлагаемому яв5 ляется устройство для укладки пластин в кассету с ячейками, которое содержит питатель для пластин, механизм для подачи пластин и держатель для кассеты. Принцип работы устройства основан на шаговом переме- 10 шенин кассет этажерного типа, заключающемся в кинематическом взаимодействии пары винт-гайка. При загрузке кассета устанавливается на основание, связанное с подвижной гайкой. После включения двига15 теля начинает вращаться винт, установленный на одной оси (или параллельно ей) с валом электродвигателя. При совершении одного оборота винта гайка, а следовательно, и кассета, установленная на основании, перемещается на шаг винта. Одновременно 2о поступает сигнал с фотоэлемента на остановку электродвигателя и пластина с помощью дополнительного приводного механизма загружается в кассету. Таким образом, цикл повторяется такое число раз, какое число в кассете (1) .

Недостатками известного устройства являются низкая производительность, обусловленная поштучной загрузкой пластин в технологическую кассету, и сложность конструкции из-за наличия фотодатчиков и сложной электрической схемы блока управления.

Эти недостатки обусловлены необходимостью обеспечения прерывистого вращения ротора электродвигателя при шаговом перемещении механизма подачи для поштучной загрузки пластин в кассету.

Целью изобретения является повышение производительности за счет обеспечения групповой укладки пластин в кассету.

Поставленная цель достигается тем, что в устройстве для укладки пластин в кассету с ячейками, содержащем питатель для пластин, механизм для подачи пластин и держатель для кассеты, механизм для подачи пластин с стоит из двух голых полуцилиндров, paclloë" женных горизонтально и шарнирно соединенных между собой в верхней части, при это», полуцилиндры закреплены на горизонтальном валу и на их внутренней tlo944991

Формула изобретения

Фиг.1 верхности образована винтовая канавка с шагом, соответствующим шагу ячеек кассеты.

На фиг. 1 показано устройство, общий вид: на фиг. 2 — то же, аксонометрия; на фш. 3 -- схема загрузки пластин в кассету.

УcòðoéñTBo для загрузки изделий состоит из механизма для подачи пластин, выполненного в виде накопителя 1, состоящего из двух полых цилиндров 2 и 3, шарнирно соединенных между собой с помощью оси 4 с пружиной 5, на которой установлен кронштейн 6 с центральной осью 7, а на внутренней поверхности полуцилиндров 2 и 3 выполнена общая винтовая трапецеидальная канавка 8. Устройство также содержит лоток

9 для пластин 10, к которому подвешен штуцер 11, кассету 12 и шток 13 привода 14.

Устройство работает следующим образом.

При групповой загрузке пластины 10 (в частности, тонкие, хрупкие пластины) поступают по направляющему лотку 9 в накопитель 1, состоящий из двух полуцилиндров 2 и 3, приведенный во вращение электродвигателем (не показан) вокруг центральной оси 7.

Пластины 10 прижимаются к выступу винтовой канавки сжатым воздухом, поступаю- 2 щим от штуцера 11 через отверстие в направляющем лотке 9, и при вращении накопителя 1 поочередно поступают в него, перемещаясь с шагом, соответствующим шагу кассеты 12. зо

После заполнения всего объема накопителя 1 пластинами (он определяется количеством винтовых канавок в накопителе) вращение его на последнем обороте затормажи.вается штоком 13 привода 14, зацепленного за один из цилиндров 2 или 3, и накопитель начинает p : 1)i ; гься (фиг. 31 . 11 роисходит групповая загрузка в технс. 1()l 31ческую кассету 12. После заполнения кассета снимается со своего держателя (не показан) на рабочей позиции и на место становится другая свободная от пластин кассета. Полуцилиндры накопителя возвращаются в исходное положение, т. е. накопитель закрывается с помощью пружины 5 (фиг. 2).

Предлагаемая конструкция устройства загрузки пластин в технологическую кассету позволяет повысить производительность и упростить электрическую схему блока управления.

Повышение производительности устройства в 3 раза позволяет получить экономию

42400 руб.

Устройство для укладки пластин в кассету с ячейками, содержащее питатель для пластин, механизм для подачи пластин и держатель для кассеты, отличающееся тем, что, с целью повышения производительности путем обеспечения групповой укладки пластин в кассету, механизм для подачи пластин состоит из двух полых полуцилиндров, расположенных горизонтально и шарнирно соединенных между собой в верхней части, при этом полуцилиндры закреплены на горизонтальном валу и на их внутренней поверхности образована винтовая канавка с шагом, соответствующим шагу ячеек кассеты.

Источники информации, принятые во внимание при экспертизе

l. Патент США № 4141458, кл. В 65 В 21/02, опублик. 1979.

944991

Редактор И Пиколайч1к

Закво 5237/21 встав;< i с. < ь И. Хаустов I «рс.< X. Б«й<кас Корректор Г. Р«:. к I «;>;: ж 7 <) 8 Подписное

BHHH1IH Гос< дарственного комитета СССР по делам изобретений и открытий

113035. Москва, Ж---35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
