Устройство саблина для укладки в тару штучных изделий
Иллюстрации
Реферат

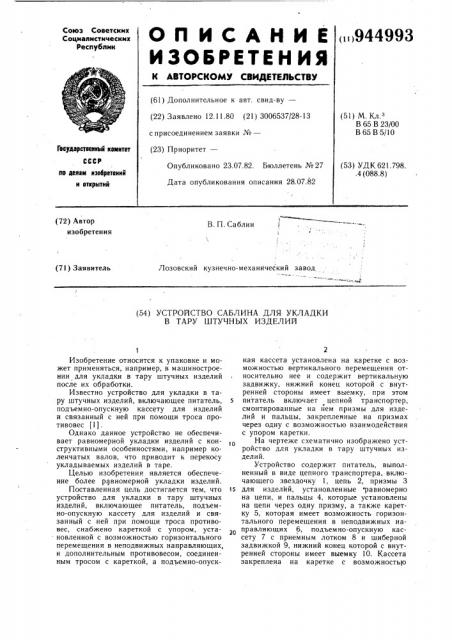

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (ii)944993 (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.11.80 (21) 3006537/28-13 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К., В 65 В 23/00
В 65 В 5/10
Гееударетвеннмк камитет
СССР
Опубликовано 23.07.82. Бюллетень № 27
Дата опубликования описания 28.07.82 (53) УДК 621.798..4 (088.8) ло делам лэееретеннй и открытий (72) Автор изобретения
В. П. Саблин
Лозовский кузнечно-механический завод (71) Заявитель (54) УСТРОЙСТВО САБЛИНА ДЛЯ УКЛАДКИ
В ТАРУ ШТУЧНЫХ ИЗДЕЛИЙ
Изобретение относится к упаковке и может применяться, например, в машиностроении для укладки в тару штучных изделий после их обработки.
Известно устройство для укладки в тару штучных изделий, включающее питатель, подъемно-опускную кассету для изделий и связанный с ней при помоши троса противовес (1) .
Однако данное устройство не обеспечивает равномерной укладки изделий с конструктивными особенностями, например коленчатых валов, что приводит к перекосу укладываемых изделий в таре.
Целью изобретения является обеспечение более равномерной укладки изделий.
Поставленная цель достигается тем, что устройство для укладки в тару штучных изделий, включаюшее питатель, подъемно-опускную кассету для изделий и связанный с ней при помощи троса противовес, снабжено кареткой с упором, установленной с возможностью горизонтального перемещения в неподвижных направляющих, и дополнительным противовесом, соединенным тросом с кареткой, а подъемно-опускная кассета установлена на каретке с возможностью вертикального перемещения относительно нее и содержит вертикальную задвижку, нижний конец которой с внутренней стороны имеет выемку, при этом питатель включает цепной транспортер, смонтированные на йем призмы для изделий и пальцы, закрепленные на призмах через одну с возможностью взаимодействия с упором каретки.
На чертеже схематично изображено устройство для укладки в тару штучных изделий.
Устройство содержит питатель, выполненный в виде цепного транспортера, включаюшего звездочку l, цепь 2, призмы 3
15 для изделий, установленные равномерно на цепи, и пальцы 4, которые установлены на цепи через одну призму, а также каретку 5, которая имеет возможность горизонтального перемешения в неподвижных направляющих 6, подъемно-опускную кассету 7 с приемным лотком 8 и шиберной задвижкой 9, нижний конец которой с внутренней стороны имеет выемку 10. Кассета закреплена на каретке с возможность1о
944993 вертикального перемещения в направляющих и посредством троса 11, шкивов 12 и 13 связана с противовесом, 14. Каретка посредством троса 15 и шкива 16 связана с дополнительным противовесом 17. С кареткой жестко связан упор 18, который взаимодействует с пальцами 4. На основании выполнен упор 19, ограничивающий перемещение каретки под действием противовеса 17, и подающий лоток 20. Кассета имеет упор 21, который ограничивает 10 его перемещение вверх под действием противовеса 14. Шиберная задвижка имеет упор 22, который ограничивает ее перемещение вниз под действием собственного веса в направляющих кассеты 7.
Устройство осуществляет укладку валов 23 в тару 24, установленную на передвижной тележке 25.
Устройство работает следующим образом.
В исходном состоянии каретка 5 находится в правом крайнем положении и под действием противовеса 17 упирается в упор
19. Кассета 7 под действием противовеса 14 находится в верхнем крайнем положении, причем приемный лоток 8 образует общий профиль с подающим лотком 20. При поступлении вала 23 в кассету 7, последняя начинает опускаться в тару 24, так как вес кассеты с валом превышает вес противовеса 14. Одновременно палец 4, воздействуя на упор 18, заставляет каретку 5 перемещаться влево. Опустившись, нижний конец
I задвижки упирается в дно тары 24 или в ранее уложенные валы и останавливается. Вес шиберной задвижки незначителен по сравнению с общим весом кассеты и вала, который больше веса противовеса 14, з5 поэтому кассета 7 и вал продолжают опус. каться вниз до тех пор, пока вал не скатывается в тару 24.
По окончании саморазгрузки противовес 14 перевешивает пустой бункер с за40 движкой и поднимает их вверх, а противовес 17 возвращает каретку 5 в исходное положение. Следующая деталь попадает в кассету 7, но так как на следующей призме отсутствует палец, каретка 5 влево не отводится и кассета с задвижкой и валом опускаются непосредственно вниз, где и осуществляется саморазгрузка вала.
Технико-экономическая эффективность предлагаемого устройства заключается в том, что оно позволяет осуществлять более равномерную укладку изделий с геометрическими особенностями, например коленчатых валов.
Формула изобретения
Устройство для укладки в тару штучных изделий, включающее питатель, подъемноопускную кассету для изделий и связанный с ней при помощи троса противовес, отличающееся тем, что, с целью обеспечения более равномерной укладки изделий, оно снабжено кареткой с упором, установленной с возможностью горизонтального перемещения в неподвижных направляющих, и дополнительным противовесом, соединенным тросом с кареткой, а подъемноопускная кассета установлена на каретке с возможностью вертикального перемещения относительно нее и содержит вертикальную задвижку, нижний конец которой с внутренней стороны имеет выемку, при этом питатель включает цепной транспортер, смонтированные на нем призмы для изделий и пальцы, закрепленные на призмах через .одну с возможностью взаимодействия с упором каретки.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 666116, кл. В 65 В 23/00, 197?.
