Реферат

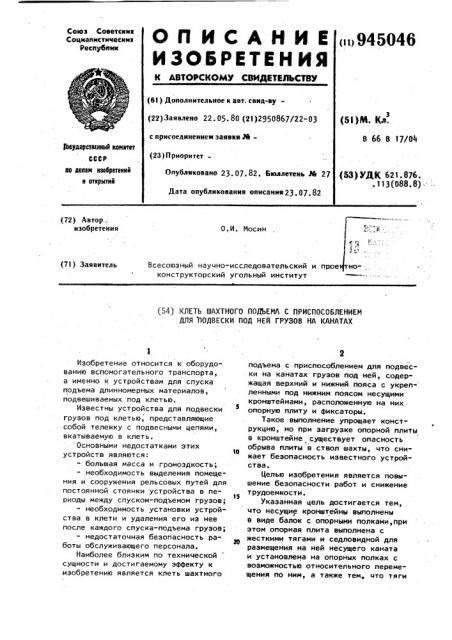

(72) Автор,: изобретения с

%О.И. Мосин

Всесоюзный научно-исследовательский и. прое но- . конструкторский угольный институт (73) Заявитель (54) КЛЕТЬ ШАХТНОГО ПОДЪЕМА С ПРИСПОСОБЛЕНИЕМ

ДЛЯ ПОДВЕСКИ ПОД НЕЙ ГРУЗОВ НА КАНАТАХ

Изобретение относится к оборудованию вспомогательного транспорта, а именно к устройствам для спуска подъема длинномерных материалов, подвешиваемых под клетью.

Известны устройства для подвески грузов под клетью, представляющие собой тележку с подвесными цепями, вкатываемую в клеть.

Основными недостатками этих устройств являются: — большая масса и громоздкость;

- необходимость выделения помещения и сооружения рельсовых путей для постоянной стоянки устройства в периоды между спуском-подъемом грузов; необходимость установки устройства в клети и удаления его из нее после каждого спуска-подъема грузов; недостаточная безопасность работы обслуживающего персонала.

Наиболее близким по технической сущности и достигаемому эффекту к изобретению является клеть шахтного подъема с приспособлением для подвески на канатах грузов под ней, содержащая верхний и нижний пояса с укреп- ленными под нижним поясом несущими

5 кронштейнами, расположенную на них опорную плиту и фиксаторы.

Такое выполнение упрощает конструкцию, но при загрузке опорной плиты в кронштейне существует опасность обрыва плиты в ствол шахты, что снио жает безопасность известного устройства.

Целью изобретения является повышение безопасности работ и снижение трудоемкости.

Указанная цель достигается тем, что несущие кронштейны выполнены в виде балок с опорными полками,при этом опорная плита выполнена с жесткими тягами и седловидной для размещения на ней несущего каната и установлена на опорных полках с возможностью относительного перемещения по ним, а также тем, что тяги

Формула изобретения

3 94504 выполнены в виде балок и соединяющей их поперечины, опорная плита снабжена накладной скобой, размещенной на сед" ловине, при этом фиксаторы установлены на концах несущих балок со сто5 роны тяг и выполнены в виде подпружиненных упоров.

На фиг. 1 и 2 изображено устройство, общий вид; на фиг. 3 и 4 — то

we виды сбоку и фронтальный; на

1О фиг. 5 - разрез А-А на фиг.4.

Устройство включает две несущих балки 1 .с опорными полками 2, жестко прикрепленные к нижнему поясу клети, выдвижную опорную плиту 3, установленную на опорных полках 2, имеющую желобчатый сегмент 4 с нак-. ладной скобой 5, закрепленные на опорной плите жесткие тяги 6, расположенные на опорных полках несущих балок и связанные между собой поперечиной, два фиксирующих упора 7 с возвратной пружиной 8, закрепленные на несущих балках, и два неподвижных упора на нижних полках несущих швеллеров.

Устройство работает следующим образом.

В начале выводится из зацепления упор 7, и несущая плита 2 с сегментом

4 с жестких тяг 6, соединенных поперечиной, выдвигается наружу в положение, показанное на фиг. 4. Затем откидывается (снимается) накладная предохранительная скоба 5 с желобчатого сегмента 4, и несущий канат 10

35 навешивается на сегмент 4, Далее на сегмент 4 накладывается скоба 5, и устройство подобно крышке пенала вдвигается внутрь несущих балок 1 вплоть до ограничительных упоров 9, 40 а опорная плита тягами фиксируется выдвижным подпружиненным упором 7.

После чего к захватам, закрепленным

6 1 на концах несущего каната, прикрепляется груз 11, удерживаемый предохранительным канатом 12 через блок

13 с помощью лебедки 14.

Предлагаемое устройство позволяет существенно повысить безопасность работ при спуске длинномерных материалов под клетью на вертикальных подъемных угледобывающих и горнорудных шахт, а также снизить трудоемкость работ на этом процессе.

1. Клеть шахтного подъема с приспособлением для подвески под ней грузов на канатах, содержащая верхний и нижний пояса с укрепленными под нижним поясом несущими кронштейнами, расположенную на них опорную плиту и фиксаторы, отличающаяся тем, что, с целью повышения безопасности подъема, несущие кронштейны выполнены в виде балок с опорными полками, при этом опорная плита выполнена с жесткими тягами и седловидной для размещения на ней несущего каната и установлена на опорных полках с возможностью относительного перемещения по ним, 2. Клеть по п.1,о т л и ч а ющ а я с я тем, что, тяги выполнены в виде балок и соединяющей их поперечины.

3. Клеть по п.1, о т л и ч а ющ а я с я тем, что опорная плита снабжена накладной скобой, размещенной на седловине.

4. Клеть по и.1, о т л и ч а ющ а я с а тем, что фиксаторы установлены на концах несущих балок со стороны тяг и выполнены в виде подпружиненных упоров.

9И046

Составитель Н. Салтыков

Техред С. Мигунова Корректор 6. Макаренко

Редактор В. Данко филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 5243/27 Тираж 939 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5
