Союз Советских

Социапистичесинх республик

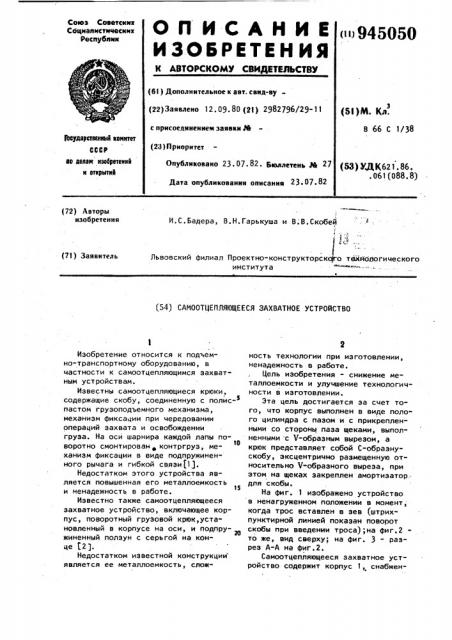

О П И С А Н И Е 945Q5Q

ИЗОВРЕ2ИН ИЯ

К АВтовекОмю Свидатюльетвю (6l ) Дополнительное к авт. саид-ву(22)Заявлено 12.09.80 (21) 2982796/29-11 с присоединением заявки М (23) Приоритет ($l)N. Кя. в 66 С 1/38 Ъвударствехьй квинтет

СССР ао авааи яэабретеник н вткрыткЯ

Опубликовано 23. 07. 82. кмлетень,р@ 27

Дата опубликования описания 23. 07. 82 (53) УДК621. 86.

° 061(088.8) (72) Авторы изобретения

И.С.Бадера, В.Н,Гарькуша и В;В.Скобей

Львовский филиал Проектно-конструкторского тйсноаогического института (71) Заявитель (54) САИООТЦЕПЛЯЮЩЕЕСЯ ЗАХВАТНОЕ УСТРОЙСТВО

Изобретение относится к под емно-транспортному оборудованию, в частности к самоотцепляющимся захватным устройствам.

Известны самоотцепляющиеся крюки, содержащие скобу, соединенную с полис- пастом грузоподъемного механизма, механизм фиксации при чередовании операций захвата и освобождении груза. На оси шарнира каждой лапы поворотно смонтирован контргруз, ме1О ханизм фиксации в виде подпружиненного рычага и гибкой связи (1 ), Недостатком этого устройства является повышенная его металлоемкость

35 и ненадежность в работе.

Известно также самоотцепляющееся захватное устройство, включающее корпус, поворотный грузовой крюк, установленный в корпусе на оси, и подпружиненный полэун с серьгой на конце (2).

Недостатком известной конструкции является ее металлоемкость, сложность технологии при изготовлении, ненадежность в работе.

Цель изобретения — снижение металлоемкости и улучшение технологичности в изготовлении.

Эта цель достигается за счет того, что корпус выполнен в виде поло"

ro цилиндра с пазом и с прикрепленными со стороны паза щеками, выполненными с V-образным вырезом, а крюк представляет собой С-образнускобу, эксцентрично размещенную относительно 7-образного выреза, при этом на щеках закреплен амортизатор. для скобы.

На фиг. 1 изображено устройство в ненагруженном положении в момент, когда трос вставлен в зев (штрихпунктирной линией показан поворот скобы при введении троса);на фиг.2то же, вид сверху; на фиг. 3 - разрез А-А на фиг.2.

Самоотцепляющееся захватное устройство содержит корпус 1, снабженз 94505 ный щеками 2, выполненными с V-образным вырезом 3 для размещения в нем кольца чокерного троса. На щеки 2 на оси 4 навешена с эксцентриситетом е относительно оси выреза 3 С-образная скоба 5, перекрывающая вырез 3, С-образная скоба 5 выполнена с плечом 6 и всегда за счет собственного веса и эксцентричной подвески перекрывает вырез 3 и опирается на амор- ig тизатор 7, вмонтированный в щеки 2.

Внутри полого цилиндра корпуса размещен ползун 8, выполненный с серьгой 9 для навешивания на нее петли чокера с навинченой гайкой 10.

Ползун подпружинен пру><иной 11,Корпус 1 выполнен с пазом 12 для прохождения в нем плеча 6 С-образной скобы 5. Устройство подвешивается к грузоподъемному механизму при помощи гругрузового троса 1З,размещенного в отверстии щек 2.

Устройство работает следующим образом, В вырез. 3 щек 2 вставляется кольцо чокерного троса, которое поворачивает по часовой стрелке (фиг. 1)

C-образную скобу 5 и проходит вверх в вырез 3. Затем С-образная скоба 5, поворачиваясь против часовой стрелки под действием собственного веса, закрывает вырез 3 — кольцо повисает на скобе 5, Другой конец чокера, продетый под грузом, крепится к серьге 9. При поднятии груза за счет

35 эксцентричного навешивания С-образной скобы 5 она дополнительно пово-, рачивается против часовой стрелки, надежно фиксируя кольцо чокера в вырезе 3. Одновременно при подъеме

40 груза сжимается пружина 11, гайка 10 проходит вниз, отжимае-, плечо б,поворачивая против часовой стрелки на небольшой угол скобу 5. При полном опускании груза на место, пружина 11

45 разжимается, гайка 10 идет вверх, а амортизатор 7 возвращает скобу 5

1 в ненагруженное положение, при этом плечо б устанавливается на пути гайки 10. Гайка 10 нажимает усилием пружины 11 на плечо б и поворачивает

С-образную скобу 5 по часовой стрелке, вытягивая ее из-под кольца чокера, которое при полном открывании выреза 3 падает вниз. Скоба 5 возвращается в свое начальное положение.

Грузоподъемным механизмом трос вытягивают из-под груза, так как один

его конец закреплен на серьге 9. Устройство готово к захвату очередного груза.

Использование устройства позволит снизить металлоемкость, повысить технику безопасности при работе, значительно упростить технологию изготовления, повысить надежность в работе. Зкономический эффект от его внедрения составит 7000 руб. в год.

Формула изобретения

Самоотцепляющееся захватное устройство, содержащее корпус, поворотный грузовой крюк, установленный в корпусе на оси, и подпружиненный

/ ползун с серьгой на конце, о т л и ч а ю щ е е с я тем, что, с целью снижения металлоемкости и улучшения технологичности в изготовлении, корпус выполнен в виде полого цилиндра с пазом и,с прикрепленными co cToDQHbl паза щеками, выполненными с V-образным вырезом, а крюк представляет собой С-образную скобу, эксцентрично размещенную относительно V-образного выреза, при этом на щеках закреплен амортизатор для скобы, Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

N 466163, кл. В 66 С 1/38, 1973.

2. Авторское свидетельство СССР

11 742340, кл. В 66 С 1/38, 1978 (прототип).
