Накопитель осадка
Иллюстрации
Реферат

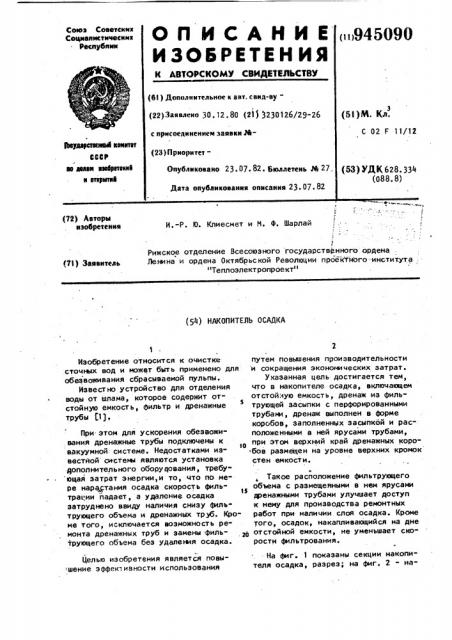

ОП ИСАНИЕ
ИЗОВОЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтскнх
Социвяие тически н
Респубннн iii94 5090 (6! ) Дополнительное к авт. свид-ву (22) 3asaaew 30. 12. 80 (21) 3230126/2g-26 с присоединением заявки М{23) Приоритет(51)M. Кл.
С 02 F 11/12
РЮдврстаеннын квинтет
СССР ав авааи «зввретеннФ н вткрмтв1
Онубликовано 23. 07. 82 ° Бюллетень М 27.
Дата опубликования оннсаиня 23. 07. 82 (53) УДК 628. 334 (088. 8) t.
И.-P. l0. Клиесмет и М. Ф. Шарлай (72) Авторм изобретения
Рижское отделение Всесоюзного государственного .ордена .
Ленина и ордена Октябрьской Революции проектного института
"Теплоэлектропроект" т71) Заявитель (54) НАКОПИТЕЛЬ ОСАДКА
На фиг. 1 показаны секции накопителя осадка, разрез; на фиг. 2 - наЦелью изобретения является повышение э ффек1 и в ности использования
Изобретение относится к очистке путем повышения производительности сточных вод и может быть применено для и сокращения экономических затрат. обезвоживания сбрасываемой пульпы. указанная цель достигается тем, Известно устройство для отделения что в накопителе осадка, включающем воды от шлама, которое содержит от- отстойную емкость, дренаж из фильстойную емкость, фильтр и дренажные трующей засыпки с перфорированными трубы (1 ), трубае, дренаж выполнен в форме коробов, заполненных засыпкой и расПри этом для ускорения обезвожи- положенными в ней ярусами трубами, вания дренажные трубы подключены к при этом верхний край дренажных коро о вакуумной системе. Недостатками из" бов размещен на уровне верхних кромок вестйой системы являются установка стен емкости. дополнительного оборудования, требующая затрат энергии,и то, что по ме", Такое расположение фильтрующего ре нарастания осадка скорость филь- объема с размещеяными в нем ярусами
3$ трации йадает, а удаление осадка дренажными трубами улучшает доступ затруднено ввиду наличия снизу филь» к нему для производства ремонтных трующего объема и дренажных тр б. Кро- работ при наличии слоя осадка. Кроме ме того, исключается возможность ре- того, осадок, накапливающийся на дне монта дренажных труб и замены филь- о отстойной емкости, не уменьшает скотрующего объема без удаления осадка. рости фильтрования.
3 9й09 копитель осадка с подающими и отводящими трубопроводами, вид в плане.
Накопитель осадка, состоящий из одной или нескольких секций, содержит отстойную емкость 1, фильтрующий объем 2 в форме коробов с заключенI ными в нем дренажными трубами 3, подающим; трубопроводом 4, колодцами 5 сбора осветленной воды, трубопроводом
6 отвода осветленной воды. о
Верх фильтрующего объема 2 находит ся на-уровне верхней части стенки накопителя,, причем дренажные трубы 3 размещены в фильтрующем объеме 2 ярусами, Таким образом обеспечивается непосредственный контакт пульпы с фильтрующим объемом 2.
По подающему трубопроводу 4 пульпа подается в отстойную емкость l на-" копителя, где через фильтрующий объем щ
2 осветленная вода поступает в дренажные трубопроводы 3, по которым отводится в колодцы осветленной воды и по трубопроводам 6 сбрасывателя в коллектор осветленной воды. Расположение фильтрующего объема 2 позволяет осуществлять фильтрацию, минуя ранее отложившийся слой ос.адка.
Предлагаемый накопитель осадка по сравнению с известным обладает повышенной производительностью за рс«ет увеличения скорости фильтрования, следовательно, при прочих равных условиях уменьшается емкость для сброса пульпы, исключается необходимость установки вакуумных насосов, а значит и затрат электроэнергии на их работу, повышается доступность для ремонта и замены фильтрующего объема и дренажных труб, причем этот ремонт и замена могут проводиться без удаления осадка. формула изобретения
Накопител ь осадка, включающий отстойную емкость, дренаж из фильтрующей засыпки с перфорированными трубами, от ли чающий ся тем, что, с целью повышения эффективности использования путем повышения производитель ности и сокращения экономических затрат, дренаж выполнен в форме коробов, при этом в последних размещена фильтрующая засыпка и установленные ярусами трубы, а верхний край коробов расположен на уровне верхних кромок стен емкости.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 445622, кл. С 02 F 11/00, 1971.
Фиг.2
