Реферат



Власс 31о,9/08

МПК В 22с 9/GB

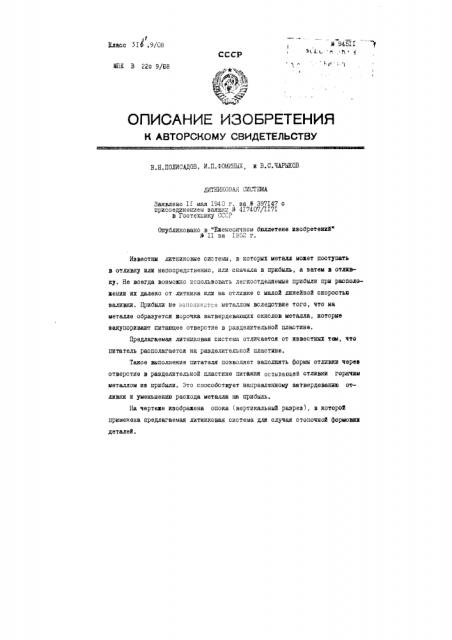

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKGMY СВИДЕТЕЛЬСТВУ

В.Н.ПОЛИСАДОВ, И.П.ФОЕНЫХ, и В.С.ЧАРЫКОВ

ЛИТРОВАЯ СИСТЕМА

Заявлено II мел 1940 г. за М 397147 с присоединением заявки h 417407/I171 в 1 остехнику СССР

Опубликовано в "Ввемесячном бюллетене изобретений"

Ю II за 1952 г.

Известны литниковые системы, в которых металл мокет поотупать в отливку или непосредственно, zrz сначала в прибыль, а затем в отливку. Не всегда возможно испольэовать легкоотделяемые приб иж при располокении их далеко от литника или на отливке с малой линейной скоростью заливки. Прибыли не заполняю GH мета.ялом вследствие того, что HR металле образуется корочка затвердевающих окислов металла, которые закупоривают питающее отверстие в разделительной пластине.

Предлагаемая литниковая система отличается от известных т<и, что питатель располагается на разделительной пластине.

Такое выполнение питателя позволяет заполнять формы отливки через отверстие в разделительной пластине питании остыэеющей отливки горячим металлом иэ прибыли. Это способствует направленному затвердеванию отливки и уменьшению расхода металла на прибыль.

На чертеяе изобракена опока (вертикальный разрез), в которой применена предлагаемая литниковал система для случая стопочной формовки деталей.

При стопочной формовке деталей I с прибылью 2 устройство литниковой системы содержит стояк 3 с питателями 4, которые располагаются на разделительных пластинах 5. Через отверстия 6 в пластинах производится заполнение отливок.

ПИЯМЕТ ИЗОБРЕТЕНИЯ

Литниковая система о применением разделительных пластин дли легкоотделяемнх прибылей, отличающаяся тем, что питатель располагается на разделительной пластине, с целью заполнения формы отливки через отверстие в разделительной пластине питания остывающей отливки горячим металлом из прибили.

1 5 2 6 4 д
