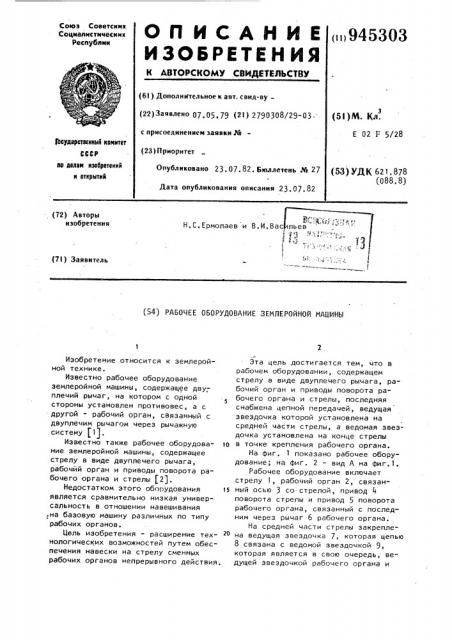

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ к лвтовскомм свидпкльствм

Союз Советских

Социалистических

Республик (it) 945303 (6l ) Дополнительное к авт. спид-ву— (22)Заявлено 07.05.79 (21) 2790308/29-03с присоединением заявки Ж (23)Приоритет

Опубликовано 23. 07. 82. Бюллетень № 27

Дата опубликования описания 23.07.82 (5! )М. Кд.

Е 02 F 5/28

3Ъоударотваииый комитет

СССР ие авлаи изобретений и открытий (53) УДК, 621,878 (088. 8) (72) Авторы изобретения

Н.С.Ермолаев и В.И.Вас (71) Заявитель (54) РАБОЧЕЕ ОБОРУДОВАНИЕ ЗЕМЛЕРОЙНОЙ МАШИНЫ

Изобретение относится к землеройной технике.

Известно рабочее оборудование землеройной машины, содержащее дву.— плечий рычаг, на котором с одной

5 стороны установлен противовес, а с другой - рабочий орган, связанный с двуплечим рычагом через рычажную систему (11.

Известно также рабочее оборудова- io ние землеройной машины, содержащее стрелу в виде двуплечего рычага, рабочйй орган и приводы поворота рабочего органа и стрелы (2).

Недостатком этого оборудования ts является сравнительно низкая универсальность в отношении навешивания .на базовую машину различных по типу рабочих органов.

Цель изобретения — расширение технологических возможностей путем обеспечения навески на стрелу сменных рабочих органов непрерывного действия.

Эта цель достигается тем, что в рабочем оборудовании, содержащем стрелу в виде двуплечего рычага, рабочий орган и приводы поворота рабочего органа и стрелы, последняя снабжена цепной передачей, ведущая звездочка которой установлена на средней части стрелы, а ведомая звездочка установлена на конце стрелы в точке крепления рабочего органа.

На фиг. 1 показано рабочее обору" дование; на фиг. 2 — вид A на фиг.1.

Рабочее оборудование включает стрелу 1, рабочий орган 2, связанный осью 3 со стрелой, привод 4 поворота стрелы и привод 5 поворота рабочего органа, связанный с последним через рычаг б рабочего органа.

На средней части стрелы закреплена ведущая звездочка 7, которая цепью

8 связана с ведомой звездочкой 9, которая является в свою очередь, ведущей звездочкой рабочего органа и

03 4 без,изменения конструкции предлагаемого оборудования, что и обеспечивает его универсальность и снижение расходов на приобретение специализированных землеройных машин.

Формула изобретения л 9453 насажена на ось 3 поворота рабочего органа. Оборудование смонтировано на базовой машине 10, имеющей привод, связанный с ведущей звездочкой.

Оборудование работает следующим образом, При необходимости навески рабочего органа непрерывного.,действия надевают цепь рабочего органа на ведо- >р мую звездочку 9 или эту же звездочку устанавливают на оси 3 и вводят с ней в зацепление цепь 8. Устанавливают рабочий орган в рабочее положение приводом 5 его поворота и приводом 4 поворота стрелы. Поскольку межосевое расстояние звездочек сохраняется при повороте стрелы, то цепь обеспечивает заданное натяжени и передачу крутящего момента на ра- 20 бочий орган независимо от положения стрелы.

Далее включают привод базовой машины, от которого звездочка 7 приводится во вращение а вместе с ним

У 25 цепь рабочего органа 2. Пбсле -осуществления работ по очистке канала или его планировки, приводами 4 и 5 выводят рабочий орган в транспортное положение. При необходимости рабочий зо орган непрерывного действия может быть заменен на другой рабочий орган

Рабочее оборудование землеройной машины, содержащее стрелу в виде двуплечего рычага, рабочий орган и приводы поворота рабочего органа и стрелы, о т л и ч а ю щ е е с я .тем, что, с целью расширения технологических возможностей путем обеспечения навески на стрелу сменных рабочих органов непрерывного действия, стрела снабжена цепной передачей, ведущая звездочка которой установлена на средней части стрелы, а ведомая звездочка установлена на конце стрелы в точке крепления рабочего органа.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP

Ю 487208, кл. E 02 F 5/28, 1973.

2. Авторское свидетельство СССР

N 562626, кл. Е 02 F 5/28, 1975 (прототип).

945303 амид А и8. 2
