Реферат



Союз Советских

Социалистических республик

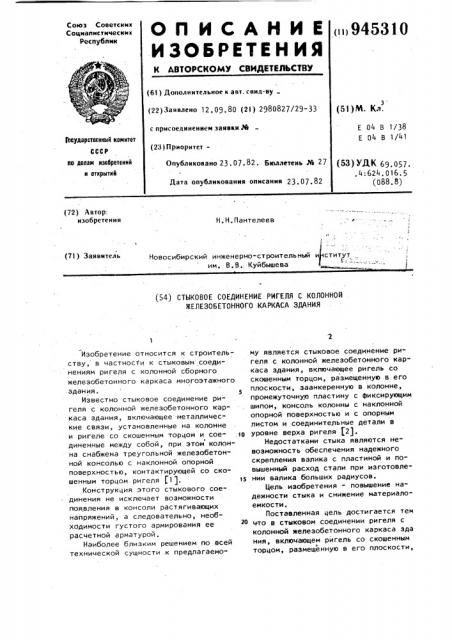

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >945310 (51)M. Кл. (61) Дополнительное к авт. свил-ву (22)Заявлено 12. 09.80 (2! ) 2980827/29-33 с присоелнненнем заявки J4

Е 04 В 1/38

Е 04 В 1/41

Государственный комитет (23) Приоритет о делам изобретений н открытий

Опубликовано 23. 07.82. Бюллетень № 27 (53) УДК 69.057. .4:624,016.5 (088.8) Дата опубликования описания 23.07.82 (72) Автор: изобретения

Н.Н.Пантелеев (7l) Заявитель (54) СТЫКОВОЕ СОЕДИНЕНИЕ РИГЕЛЯ С КОЛОННОЙ

ЖЕЛЕЗОБЕТОННОГО KAPKACA ЗДАНИЯ му является стыковое соединение ригеля с колонной железобетонного каркаса здания, включающее ригель со скошенным торцом, размещенную в его плоскости, заанкеренную в колонне, промежуточную пластину с фиксирующим шипом, консоль колонны с наклонной опорной поверхностью и с опорным листом и соединительные детали в уровне верха ригеля 2).

Недостатками стыка являются невозможность обеспечения надежного скрепления валика с пластиной и повышенный расход стали при изготовлении валика больших радиусов.

Цель изобретения - повышение надежности стыка и снижение материалоемкости.

Поставленная цель достигается тем что в стыковом соединении ригеля с колонной железобетонного каркаса зда ния, включающем ригель со скошенным торцом, размещенную в его плоскости, Изобретение относится к строительству, в частности к стыковым соединениям ригеля с колонной сборного железобетонного каркаса многоэтажного здания.

Известно стыковое соединение ригеля с колонной железобетонного каркаса здания, включающее металлические связи, установленные на колонне и ригеле со скошенным торцом и сое- .10 диненные между собой, при этом колонна снабжена треугольной железобетонной консолью с наклонной опорной поверхностью, контактирующей со скошенным торцом ригеля 1 1.

Конструкция этого стыкового соединения не исключает возможности появления в консоли растягивающих напряжений, а следовательно, необходимости густого армирования ее

20 расчетной арматурой.

Наиболее близким решением по всей технической сущности к предлагаемо"

Новосибирский инженерно-строительный и ститут им. В.В, Куйбышева

3 94531 заанкеренную в колонне, промежуточную пластину с фиксирующим шипом, консоль колонны с наклонной .опорной поверхностью и с опорным листом и соединительные детали в уровне верха ригеля, опорная поверхность консоли колонны вместе с опорным листом выполнена цилиндрической.

На Фиг. 1 изображено стыковое соединение ригеля с колонной с ис- о пользованием консоли с цилиндрической опорной поверхностью; на фиг.2— схема загружения консоли.

Стыковое соединение содержит консоль 1 с металлическим опорным лис" том 2, изогнутым по цилиндрической поверхности консоли, промежуточную пластину 3 с анкером 4 и с шипом 5, пластину 6 с вырезом, совпадающим с пазом 7 в скошенном торце ригеля 8, соединительные металлические детали 9. При монтаже ригеля шип 5 входит в паз 7 и фиксирует ригель. Соединение ригеля с колонной осуществляется преимущественно. сваркой пластин

3 и 6 деталей 9, промежуточная пластина 3 на скошенном торце ригеля выполнена плоской.

Опорная поверхность консоли вместе с опорным листом выполнена цилиндрической с радиусом, определяемым по условию предельных контактных напряжений;

При передаче нагрузки от ригеля на консоль колонны реакция во всех случаях загружения направлена по нормали к опорной поверхности консоли, и последняя испытывает сжимающие напряжения.

Такая конструкция стыкового соединения способствует снижению его материалоемкости и уменьшению трудоемкости выполнения главным образом за счет упразднения цилиндрического валика.

Формула изобретения

Стыковое соединение ригеля с колонной железобетонного каркаса здания, включающее ригель со скошенным торцом, размещенную в его плоскости, заанкеренную в колонне, промежуточную пластину с фиксирующим шипом, консоль колонны с наклонной опорной поверхностью и с опорным листом и соединительные детали в уровне верха ригеля, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности стыка и снижения материалоемкости, опорная поверхность консоли колонны вместе с опорным листом выполнена цилиндрической.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР и 685777, кл. Е 04 В 1/41, 1977, 2. Авторское свидетельство СССР по заявке 2691337/29-33, кл. Е 04 В 1/41, 1979 (прототип).
