Реферат

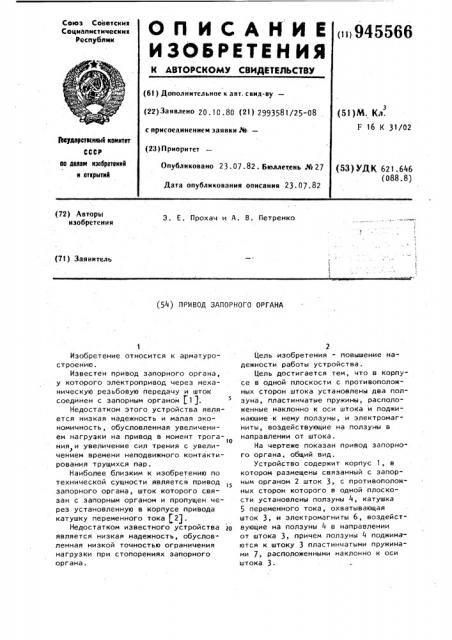

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (п)945566

Ф г (61) Дополнительное к авт. свид-ву— (22)Заявлено 20.10.80 (21) 2993581/25-08 с присоелинением заявки Лев (5l)M. Кл.

F 16 К 31/02

)Ьаударстаснньй камнтвт

СССР аа ш1ам нзабрвтеннй н атхаытнй (23) Приоритет

Опубликовано 23.07.82. Бюллетень Ю 27

Дата опубликования описания 23.07.82 (53) УДК 621.646 (088.8) Э. Е. Прохач и А. В. Петренко (72) Авторы изобретения (7l) Заявитель (S4) ПРИВОД ЗАПОРНОГО ОРГАНА

Изобретение относится к арматуростроению.

Известен привод запорного органа, у которого электропривод через механическую резьбовую передачу и шток соединен с запорным органом (1 1;

Недостатком этого устройства является низкая надежность и малая экономичность, обусловленная увеличением нагрузки на привод в момент трога1о ния и увеличение сил трения с увели) чением времени неподвижного контактирования трущихся пар.

Наиболее близким к изобретению по технической сущности является привод запорного органа, шток которого связан с запорным органом и пропущен через установленную в корпусе привода катушку переменного тока 1 2).

Недостатком известного устройства щ является низкая надежность, обусловленная низкой точностью ограничения нагрузки при стопорениях запорного органа.

Цель изобретения - повышение надежности работы устройства.

Цель достигается тем, что в корпусе в одной плоскости с противоположных сторон штока установлены два ползуна, пластинчатые пружины, расположенные наклонно к оси штока и поджимаюшие к нему ползуны, и электромагниты, воздействующие на ползуны в направлении от штока.

На чертеже показан привод запорного органа, общий вид.

Устройство содержит корпус 1, в котором размещены связанный с запорным органом 2 шток 3, с противоположных сторон которого в одной плоскости установлены ползуны 4, катушка

5 переменного тока, охватывающая шток 3, и электромагниты 6, воздействующие на ползуны 4 в направлении от штока 3, причем ползуны 4 поджимаются к штоку 3 пластинчатыми пружинами 7, расположенными наклонно к оси штока 3.

Формула изобретения

3 94556

Устройство работает следующим образом.

Для открытия запорного органа 2 на катушку 5 подают электрический ток высокой частоты. Переменное маг,нитное поле катушки 5 возбуждает ультразвуковые колебания штока 3, которые передаются к трущимся парам и значительно уменьшают трение между ними.

Одновременно колебания штока 3 приво- 1В дят к троганию и к вибрационному перемещению запорного органа 2 под действием сил фрикционного взаимодействия штока 3 и .ползунов 4.

Для закрытия запорного органа 2 с 15 помощью электромагнитов 6 уменьшают силу нажатия ползунов 4 на шток 3 в два раза по сравнению с первоначальной. Затем на катушку 5 подают электрический ток высокой частоты. При этом колеблющийся шток 3, взаимодействуя с ползунами 4, перемещает запорный орган 2 в сторону закрытия.

После полного закрытия запорного органа ползуны 4 начинают проскальзывать относительно штока 3, предохраняя привод от перегрузки. Затем подачу штока на катушку 5 прекращают.

6 ф

Вибрационное перемещение штока запорного органа повышает надежность устройства вследствие повышения точности ограничения нагрузки при стопорении запорного органа.

Привод запорного органа, шток которого связан с запорным органом и пропущен через установленную в корпусе привода катушку переменного .тока, отличающийся тем, что, с целью повышения надежности, в корпусе в одной плоскости с противоположных сторон штока установлены два ползуна, пластинчатые пружины, расположенные наклонно к оси штока и поджимающие к нему ползуны и электро/ магниты, воздействующие на ползуны в направлении от штока.

Источники информации, принятые во внимание при экспертизе

1. Гуревич Д. Ф. Трубопроводная арматура,. Л., "Иашиностроение", 1975, с. 185.

2. Авторское свидетельство СССР 567005, кл. F 16 К 31/44, 1976 (прототип).

ВНИИПИ Заказ 5300/53

Тираж 990 Подписное

Филиал ППП "Патент", г.Ужгород,ул.Проектная,4
