Устройство для удаления вредностей
Иллюстрации
Показать всеРеферат

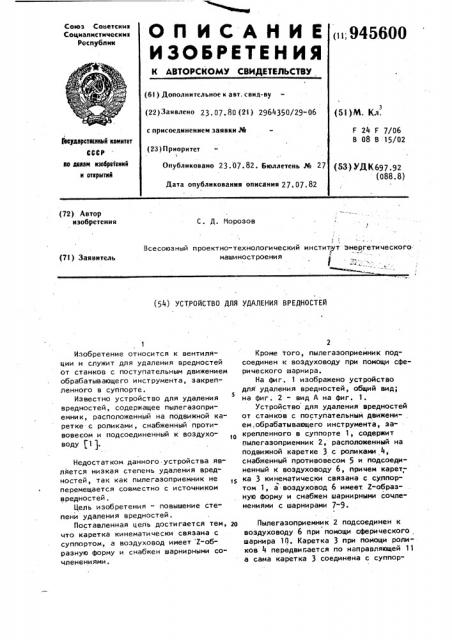

ОП ИСАНИЕ
ИЗО6РЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соыетскик
Социапнстнческии республик
<,945600 (6I ) Дополнительное к авт. саид-ву (22) Заявлено 23. 07. 80 (21) 2964350/29-06 (51)M. Кл. с присоединением заявки №
Р 24 Р 7/06
В 08 В 15/02
foc7A3pcIIEllllblll квинтет
СССР ао делан изобретений и открытнй (23) Приоритет
Опубликовано 23.07.82. Бюллетень № 27 (53) УДК697 92 (088.8) Дата опубликования описания 27. 07. 82 (72) Автор изобретения
С. Д. Иорозов
Всесоюзный проектно-технологический институт энергетического машиностроения .С.
l. (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВРЕДНОСТЕЙ
Изобретение относится к вентиляции и служит для удаления вредностей от станков с поступательным движением обрабатывающего инструмента, закрепленного в суппорте °
Известно устройство для удаления вредностей, содержащее пылегазоприемник, расположенный на подвижной ка" ретке с роликами, снабженный противовесом и подсоединенный к воздуховоду 1 ).
zo Пылегазоприемник 2 подсоединен к воздуховоду 6 при помощи сферического шарнира 10. Каретка 3 при помощи роликов 4 передвигается по направляющей 11 а сама каретка 3 соединена с суппорНедостатком данного устройства является низкая степень удаления вредностей, так как пылегазоприемник не перемещается совместно с источником вредностей.
Цель изобретения - повышение степени удаления вредностей.
Поставленная цель достигается тем, что каретка кинематически связана с суппортом, а воздуховод имеет Z-образную форму и снабжен шарнирными сочленениями.
Кроме того, пылегазоприемник подсоединен к воздуховоду при помощи сферического шарнира.
На фиг. 1 изображено устройство для удаления вредностей, общий вид;
5 на фиг. 2 - вид А на фиг. 1.
Устройство для удаления вредностей от станков с поступательным движением.обрабатывающего инструмента, закрепленного в суппорте 1, содержит пылегазоприемник 2, расположенный на подвижной каретке 3 с роликами 4, снабженный противовесом 5 и подсоединенный к воздуховоду 6, причем карет; ка 3 кинематически связана с суппортом 1, а воздуховод 6 имеет, Z»oáðàçную форму и снабжен шарнирными сочленениями с шарнирами 7-9.
Фж8
ВНИИПИ Заказ 5305/55 Тираж 799 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
3 9456п том 1 при помощи сцепного устройства 12. Противовес 5 при помощи каната 13, перекинутого через блоки 14 и
15, закрепленные в опоре 16, подсоединен к шарниру 8.
Устройство для удаления вредностей работает следующим образом.
Пылегазоприемник 2 двигается синхронно с суппортом 1, что позволяет удалять вредности непосредственно в в местах их возникновения. Противовес 5 компенсирует часть веса воздуховода 6, а наличие сферического шарнира 10 позволяет устанавливать пылегазоприемник под таким углом относительно суппорта 1, который. обеспечивает максимальное удаление вредностей.
Применение данного изобретения по эволяет добиться максимального прибли-щ жения пылегазоприемника к месту об-. разования вредностей, подлежащих удалению, что дает воэможность обойтись малым расходом воздуха, направленным ,на удаление вредностей, и приводит
0 4 в конечном счете к экономии электроэнергии, идущей на вентиляцию. формула изобретения
1 ° Устройство для удаления вредностей от станков с поступательным движе" нием обрабатывающего инструмента, закрепленного в суппорте, содержащее пылегазоприемник, расположенный на подвижной каретке с роликами, снабженный противовесом и подсоединенный к воздуховоду, о т л и ч а ю щ е ес я тем, что, с целью повышения сте" пени удаления вредностей, каретки кинематически связаны с суппортом, а воэдуховод имеет 2-образную форму и снабжен шарнирными сочленениями.
2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что пылегазоприемник подсоединен к воздуховоду при помощи сферического шарнира.
Источники информации, принятые во внимание при экспертизе
l. Лвторское свидетельство СССР по заявке Р 2900637 кл. F 24 F 7/06, 27 01.80 .
