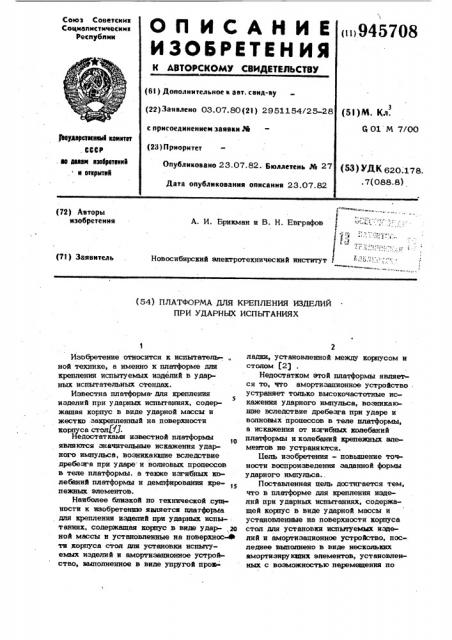

Союз Советсиик

Соцналистичесинк респубпии

ОП ИСАНИЕ

ИЗОВРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п>945708

4 . в

+rP (6l ) gl,îíîëíèòåëüí0å к авт. свид-ву (22) Заявлено 03.07.80(2! ) 2951154/25-28 (51) М. Кл. с присоединением заявки №

G 01 М 7/00 ф вуйарстинньй квиктвт

СССР. ае дави кввврвтвккк и вткритий (23) Приоритет

Опубликовано 23.07.82. бюллетень № 27

Дата опубликования описания 23.07.82

Рз) ЙК 620.178.. 7(088.8) в ™м--А. И. Бривмав и В. Н. Евграфов

Новосибирский электротехнический институт t (72) Авторы изобретения (21) Заявитель (54) ПЛАТФОРМА ДЛЯ КРЕПЛЕНИЯ ИЗДЕЛИЙ

ПРИ УДАРНЫХ ИСПЫТАНИЯХ

Изобретение относится к испытатель - „ ной технике, а именно к платформе для крепления испытуемых изделий в ударных испытательных стендах.

Известна платформа. для крепления изделий при ударных испытаниях, содержащая корпус в виде ударной массы и жестко закрепленный на поверхности корпуса стол .

Недостатками известной платформы являются значительные искажения ударного импульса, возникаюцие вследствие дребезга при ударе и волновых процессов в теле платформы. а также изгибных колебаний платформы и демпфирования кре- 15 пежньцс элементов.

Наиболее близкой по технической .сущности к изобретению является платформа для крепления изделий при ударных испытаниях, содержащая корпус в виде удар-,2o ной массы и установленные на поверхнос-Ф ти корпуса стол дпя установки испытуемых изделий и амортизационное устройство, выполненное в виде упругой прок- а

2 ладки, установленной между корпусом и столом (2)

Недостатком этой платформы является то, что амортизационное устройство устраняет только высокочастотные искажения ударного импульса, возникающие вследствие дребезга при ударе и волновых процессов в теле платформы, а искажения от изгибных колебаний платформы и колебаний крепежных элементов не устраняются.

Цель изобретения — повышение точности воспроизведения заданной формы ударного импульса..

Поставленная цель достигается тем, что в платформе для крепления изделий при ударных испытаниях, содержащей корпус в виде ударной массы и установленные на поверхности корпуса стоп для установки испытуемых изделий и амортизационное устройство, последнее выполнено в виде нескольких амортизиру кипи элементов, установленных с возможностью перемевцения по

3 9457 поверхнос ги корпуса и подпружиненных, к столу, а последний соединен с коряу сом упругими элементами, обеспечивающими при ударе отрыв стола от корпуcs на расстояние, достаточное для ввода между ними амортизирукицих элементов.

Кроме того, платформа снабжена средствами регулировки натяжения упру1гих элементов. е

Повышение точности воспроизведения ударного импульса происходит за счет изоляции стола с испытуемыми изделиями после удира от корпуса, в котором происходят изгибные колебания, выносящие 1s искажения в воспроизводимый ударный импульс.

На чертеже изображена описываемая платформа.

Платформа содержит корпус 1 в виде щ ударной массы и установленные на поверхности корпуса 1 стол 2 для установки испытуемых иэделий 3 и амортизационное устройство, выполненное в виде нескольких амортизирукидих элементов 4., g5 закрепленных на рычагах 5, которые установлены на поверхности корпуса 1 с возможностью поворота вокруг оси 6, перпендикулярной установочной поверхности корпуса 1 и подпружиненных к кор- ээ пусу 1. Стол 2 соединен с корпусом 1 упругими элементами 7, например, в виде пружин или резиновых жгутов, обеспечивающими при ударе отрыв стола 2 от корпуса 1 на расстояние, достаточное для ввода между ними амортизирукицих элементов 4. Кроме того, платформа снабЙена средствами 8 регулировки натяжения упругих элементов.

Платформа работает .следуккцим образом.

Перед началом испытаний стол 2 с испытуемыми изделиями 3 под действием упругих элементов 7 находятся в asycтическом контакте с поверхностью корпуса 1, При этом рычаги 5 взведены поворотом вокру1 оси 6 и удерживаются в этом положении взаимодействием со столом 2. Платформа в таком положении разгоняется до заданной скорости и ударяется о наковальню. При ударе в корпусе

1 воз9ждается ударная волна деформации, «оторая передается стопу 2 с испыту-. емыми иэделиями 3. При этом стол 2 отскакивает от поверхности корпуса 1, 08 ф и рычаги 5 с амортизирукицими элемент ми 4 под. воздействием пружин поворачиваются вокруг осей 6 и вводятся между сголом 2 и корпусом. отсекая таким образом волновые и изгибные колебания корпусЕ 1 от стола 2 после воспроизве-) дения основного ударного импульса. Регулировкой натяжения упругих элементов

7 добиваются того, чгобы при отскоке стола 2 зазор между ним H корпусом 1 был достаточным для ввода в него амортизиру кицих элементов 4.

Описываемая платформа позволяет. существенно повысить точность испытаний благодаря тому, что после отскока стола амортизаторы отсекают все последукицие колебательные процессы, пройсходящие в корпусе, и тем самым испытуемое иэделие нагружается одиночным ударным импульсом.

Формула изобретения

1. ГЫатформа для крепления изделий при ударных испытаниях, содержащая корпус в виде ударной массы и установленные на поверхности корпуса стол для установки испытуемых изделий и амортизационное устройство, о т л и ч а ющ а я с я тем, что, с целью повьпиения точности воспроизведения заданной формы ударного импульса, амортизиру кииее устройство выполнено в виде нескольких амортизиру ющих элементов, установленных с возможностью перемещения по поверхности корпуса и подпружиненных к столу, а последний соединен с корпусом упругими элементами, обеспечивакицими при ударе отрыв стола от корпуса на расстояние, достаточное для ввода между ними амортизиру кицих элементов.

2. Платформа по п.1, о т л и ч аю m а я с я тем, что она снабжена средствами регулировки натяжения упругих элементов.

Источники информации, принятые во внимание при экспертизе

1. Приборы и системы fans измерения вибрации, шума и удара. Под ред.

В. В. Клюева, М., "Машиностроение", 1978, т. 2, с. 336.

2. Патент США % 3.190.110, кл. 73-12, 1965 (прототип).
