Реферат



Союз Советскик

Социапистическик республик

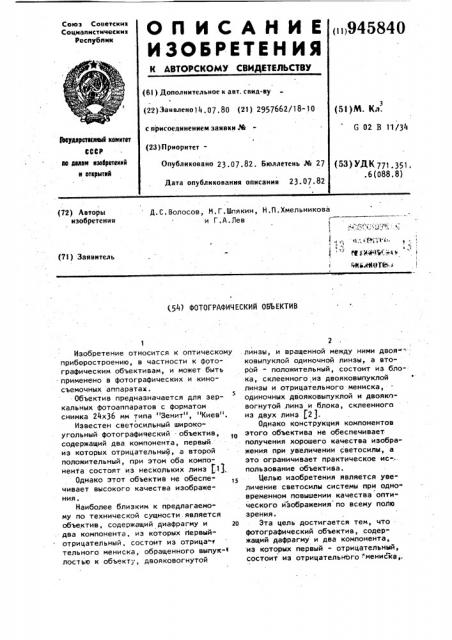

О П И С А Н И Е ()945840

И306РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву (22) Заявлено14. 07. 80 (21) 2957662/18-10 (5! ) М. Кл.

С 02 В 11/34 с присоединением заявки М

Вву еретееииый комитет

CCCP ва делам юобретеиий и открытий (23)ПриоритетОпубликовано 23 ° 07. 82. Бюллетень № 27

Дата опубликования описания 23. 07 .82 (53) УДК 771 351 .6(088.8) Д. С. Волосов, М. Г. Шпякин, Н.П. Хмельникова и Г.А.Лев

1 (72) Авторы изобретения (7! ) Заявитель ьньА ящ & s (54) ФОТОГРАФИЧЕСКИЙ 096ЕКТИВ

Изобретение относится к оптическому приборостроению, в частности к фотографическим объективам, и может быть применено в фотографических и киносъемочных аппаратах.

Объектив предназначается для зер5 кальных фотоаппаратов с форматом снимка 24х36 мм типа "Зенит", "Киев".

Известен светосильный широкоугольный фотографический объектив, содержащий два компонента, первый. из которых отрицательный, а второй положительный, при этом оба компонента состоят из нескольких линз j.13.

Однако этот объектив не обеспечивает высокого качества изображения.

Наиболее близким к предлагаемому по технической сущности является объектив, содержащий диафрагму и 2о два компонента, из которых йервыйотрицательный, состоит из отрица"т тельного мениска, обращенного выпук-< лостью к объекту, двояковогнутой

2 линзы, и вращенной между ними двоя" ковыпуклой одиночной линзы, а второй — положительный, состоит из блока, склеенного,из двояковыпуклой линзы и отрицательного мениска, одиночных двояковыпуклой и двояковогнутой линз и блока, склеенного из двух линз (2 ), Однако конструкция компонентов этого объектива не обеспечивает получения хорошего качества изображения при увеличении светосилы, а это ограничивает практическое ис-.. пользование объектива.

Целью изобретения является увеличение светосилы системы при одно" временном повышении качества оптического изображения по всему полю зрения.

Эта цель достигается тем, что фотографический объектив, содержащий дафрагму и два компонента, из которых первый - отрицательный, состоит из отрицательного "MBHkcKB .

94584

Формула изобретения

Составитель В.Андреев

Редактор Л.Гратилло Техред А. Бабинец Корректор M.éàðoøè

Заказ 5327/67 Тираж 5 18 Пддписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 обращенного выпуклостью к объекту, двояковогнутой линзы и размещенной между ними двояковыпуклой одиночной линзы, а второй - положительный, состоит иэ блока, склеенного иэ двояковыпуклой линзы и отрицательного мениска, одиночных двоя ковыпуклой и двояковогнутой линз и блока, склеенного из двух линз, блок установленный непосредственно to после диафрагмы, склеен иэ двояковыпуклой линзы и положительного мениска.

На чертеже представлена принципиальная оптическая схема предло- !5 женного объектива.

Объектив состоит из двух компонентов, иэ которых компонент Я - отри.цательный, а компонент TI — - положительный.

Компонент 1 состоит из отрицательного мениска 1, двояковогнутой линзы 2 и расположенной между ними положительной двояковыпуклой линзы 3.

Компонент 11 состоит из склеенных двояковыпуклой линзы 4 и отрицательного мениска 5, двояковыпуклой линзы б и установленной непосредст- "венно перед диафрагмой 7 двояковогнутой линзы 8, и размещенных эа диаф- 3ф рагмой склеенных двояковыпуклюй линзы 9 и положительного мениска 10.

Объектив имеет фокусное расстоя— ние 28 мм, относительное отверстие

0 4

1:2,8 и угловое поле зрения 75", что соответствует формату снимка 24х

36 мм, задний фокальный отрезок составляет примерно 1,4 от фокусного расстояния объектива.

Фотографический объектив, содержащий диафрагму и два компонента, из которых первый- отрицательный, состоит из отрицательного мениска, обращенного выпуклостью к объекту, двояковогнутой линзы и размещенной между ними двояковыпуклой одиночной Линзы, а второй — положительный состоит, из блока, склеенного из двояковыпуклой линзы и отрицательного мениска, одиночных двояковыпуклой и двояковогнутой линз и блока, склеенного из двух линз, о т л и ч а юшийся тем, что, с целью увеличения светосилы с одновременным повышением качестве изображения, блок установлен непосредственно после ди афрагмы,„ склеен из двояковыпуклой линзы и положительного мениска °

Источники информации, принятые во внимание при экспертизе

1 Авторское свидетельство СССР

N 354388, кл. G 02 В 11/34, 1971.

2. Патент Франции У 1145025, кл. С 02 В, 1957 (прототип).
