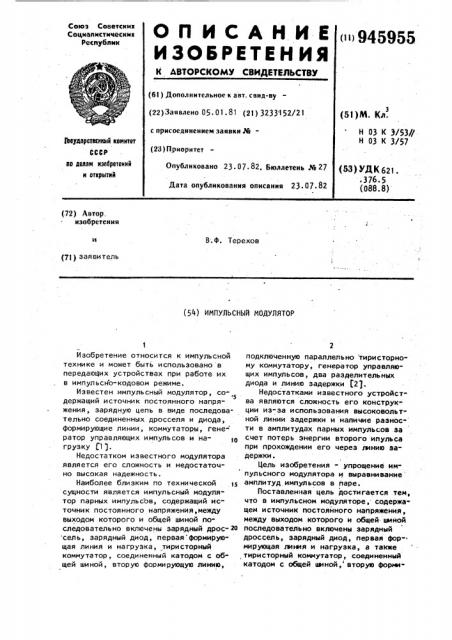

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик ()945955 (6!) Дополнительное к авт. свид-ву (22) Заявлено 05. О1, 81 (21) 3233 1 52/21 с присоединением заявки №(23) Приоритет (51)M. Кл.
Н 03 K 3/53//
Н 03 < 3/57
9тоударотваииый комитат
СССР ао лелем изобретений и открытий
Опубликовано 23. 07.82. Бюллетень № 27
Дата опубликования описания 23 . 07. 82 (53) УАK 621. .376.5 (088.8) (72) Автор. изобретения
В .ф. Терехов (т1) заявитель (54) ИМПУЛЬСНЫЙ МОДУЛЯТОР
Изобретение относится к импульсной технике и может быть использовано в передающих устройствах при работе их в импульсно-кодовом режиме.
Известен импульсный модулятор, содержащий источник постоянного напряженив, зарядную цепь в виде последовательно соединенных дросселя и диода, формирующие линии, коммутаторы, гене- ратор управляющих импульсов и нагрузку 1.1).
Недостатком известного модулятора является его сложность и недостаточно высокая надежность.
Наиболее близким по технической 15 сущности является импульсный модулятор парных импульсов, содержащий ис" точник постоянного напряжения, между выходом которого и общей шиной последовательно включены зарядный дрос- >о сель, зарядный диод, первая формирующая линия и нагрузка, тиристорный коммутатор, соединенный катодом с общей шиной, вторую формирующую линию, подключенную параллельно тиристорному коммутатору, генератор управляющих импуль сов, два разделитель ных диода и линию задержки 52).
Недостатками известного устройства являются сложность его конструкции из-за использования высоковольтной линии задержки и наличие разности в амплитудах парных импульсов за счет потерь энергии второго ипульса при прохождении его через линию задержки.
Цель изобретения - упрощение им" пульсного модулятора и выравнивание амплитуд импульсов в паре.
Поставленная цель достигается тем, что в импульсном модуляторе, содержащем источник постоянного напряжения, между выходом которого и общей шиной последовательно включены зарядный дроссель, зарядный диод, первая формирующая линия и нагрузка, а также тиристорный коммутатор, соединенный катодом с общей шиной, вторую форми94595 рующую линию, подключенную параллельно тиристорному коммутатору, генератор управляющих импульсов и два разделительных диода, нагрузка включена через введенный импульсный трансформатор, а тиристорный коммутатор соединен анодом с входом первой формирующей линии и отводом первичной обмотки импульсного трансформатора через однонаправленно включенные с ним соответствующие разделительные диоды.
На чертеже представлена функциональная схема предлагаемого импульсного модулятора.
Модулятор содержит источник 1 постоянного напряжения, зарядный дроссель 2 и зарядный диод 3, первую и вторую формирующие. линии 4 и 5, импульсный трансформатор 6, тиристорный коммутатор 7, генератор 8 управляющих импульсов, нагрузку 9 и разделительные диоды 10 и 11, причем между шиной питания источника 1 и общей шиной включены последовательно соединенные дроссель 2, диод 3, линия 4 и трансформатор 6, к вторичной обмотке которого подключена нагрузка 9; коммутатор управляющий вход которого подключен к выходу генератора 8, включен между объединенными выводами диодов 10 и 11 и общей шиной, другие выводы диодов
10 и 11 подключены к отводу первичной обмотки трансформатора б и входу линии 4 соответственно, линия 5 подключена параллельно коммутатору
Импульсный модулятор работает следующим образом.
В исходном состоянии при вкпючении источника 1 происходит резонансный
Ао заряд формирующих линий 4 и 5 через дроссель 2 и диод 3. При подаче от генератора 8 запускающего импульса коммутатор 7 открывается и через него, а также через диод 11 и первичную обмотку импульсного трансформатора 6 происходит разряд формирующей линии 4 с выделением в нагрузке 9 первого импульса пары.
Одновременно с началом разряда фор5 4 началу линии 5 после отражения от ее разомкнутого конца и полного перезаряда линии волна отрицательного напряжения запирает тиристорный коммутатор 7 и открывает диод 10.
Через диод 10 и часть первичной обмотки импульсного трансформатора 6 происходит разряд формирующей линии
5. В результате в нагрузке 9 формируется второй импульс пары.
Таким образом, в течение рабочего цикла в нагрузке 9 формируется пара импульсов с длительностями соответственно q и Т . Вели чина временного
1 интервала между импульсами равна а. 1
ПГри перезаряде формирующей линии 5 теряется некоторая часть ее энергии, что приводит к уменьшению амплитуды второго импульса пары в нагрузке.
Поэтому для выравнивания амплитуд парных импульсов диод 10 подсоединен к части первичной обмотки импульсного трансформатора 6, что изменяет коэффициент трансформации второго импульса в нагрузку, увеличивая на ней амплитуду импульса.
Разделительный диод 11 устраняет при формировании второго импульса пары шунтирование остальной части первичной обмотки трансформатора 6 формирующей линией 4 и, таким образом, не допускает искажения формы импульса.
Использование предлагаемого устройства позволяет упростить схему импульсного модулятора за счет исключения высоковольтной линии задержки, устранить разность амплитуд парных импульсов и повысить надежность устройства.
Технико-экономический эффект от внедрения данного технического решения может быть достигнут за счет сокращения затрат на изготовление устройства и уменьшения эксплуатационных ра сходо в.
Формула изобретения мирующей .пинии 4 при замыкании тиристорного коммутатора 7 начинается перезаряд формирующей линии 5. Электрическая длина линии 5 выбрана больше электрической длины линии 4. Поэтому еще до окончания перезаряда линии линия 4 оказывается полностью разряженной, и первый импульс пары формируется в нагрузке. Возвратившаяся к
Импульсный модулятор, содержащий источник постоянного напряжения, между выходом которого и общей шиной последовательно включены зарядный дроссель, зарядный диод, первая Формирующая линия и нагрузка, а также тиристорный коммутатор, соединенный катоСоставитель В. Егоркин
Редактор А. Козориз ТехредM. Надь Корректор Ю. Макаренко
Тираж 959 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытмй
113035, Москва, Ж-35, Раушская наб., д.- 4/5
Заказ 5348/73
Филиал ППП "Патент", г. Ужгород,- ул. ПроеКтная, 4
5 945955 6 дом с общей шиной, вторую формирующую обмотки импульсного трансформатора линию, подключенную параллельно тирис- через однонаправленно включенные торному коммутатору, генератор управ- с ним соответствующие разделительные ляющих импульсов и два разделитель- диоды ° ныхдиода,отличающийся тем, что, с целью упрощения импульс- Истомники информации, ного модулятора и выравнивания ампли- принятые во внимание при экспертизе туд импульсов в паре, нагрузка вклю- 1. Авторское свидетельство СССР чена через введенный импульсный транс- 744932, кл. H 03 К 3/53 19.12.77. форматор, а тиристорный коммутатор о 2. Авторское свидетельство СССР соединен анодом с входом первой фор- 11 343364, кл. Н 03 К 3/53, 14,07.69 мирующей линии и отводом первичной (прототип) .
