Реферат



ПОИЛКА по авт. св. № 853840, отличающаяся тем, что, с целью сокращения потерь воды, она снабжена дополнительным клапаном, установленным на свободном конце противовеса , который выполнен полым с отверстиями и снабжен чашей, сообщенной с его полостью упомянутыми отверстиями . S (Л с: со а о N9 Од

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИК. Я0„„946026

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTWI

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н ABTOPCKONIY СВИДЕТЕЛЬСТВУ (61) 853840 (21) 2328798/30-15 (22) 27.02.76 (46) 30.12.86. Бюл. У 48 (71) Центральное проектно-конструкторское бюро Главного управления по монтажу предприятий легкой и пищевой промышленности (72) М.Г.Скакунов (53) 636.084.75(088.8) (56) Авторское свидетельство СССР

1 853840, кл. А 01 К 39/02, 1975. ао 4 А 01 К 39/02, А 01 К 7/00 (54) (57) ПОИЛКА по авт. св. Ф 853840, отличающаяся тем, что, с целью сокращения потерь воды, она снабжена цополнительным клапаном, установленным на свободном конце противовеса, который выполнен полым с отверстиями и снабжен чашей, сообщенной с его полостью упомянутыми отверстиями.

94602

Редактор О.Кузнецова

Техред Л.Сердюкова Корректор Г.Решетник

Заказ 7140/4 Тираж 679 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5.1роизводственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение касается механизации в животноводстве, в частности предлагается поилка для птиц.

Из основного авт. св. В 853840 известна поилка, в которой в располо- 5 женной над седлом части сферического клапана выполнены перепускные щели, имеющие выход по всей поверхности клапана, контактирующей с седлом. Клапан снабжен рычагом с противовесом и 10 открывается при воздействии на рычаг в любом направлении.

Однако не вся выделяемая в виде капель вода идет на поение.

Целью изобретения является сокращение потерь воды.

Это достигается тем, что предложенная поилка снабжена дополнительным клапаном, установленным на свободном конце противовеса, который вы-20 полнен полым с отверстиями и снабжен чашей, которая сообщена с полостью упомянутыми отверстиями.

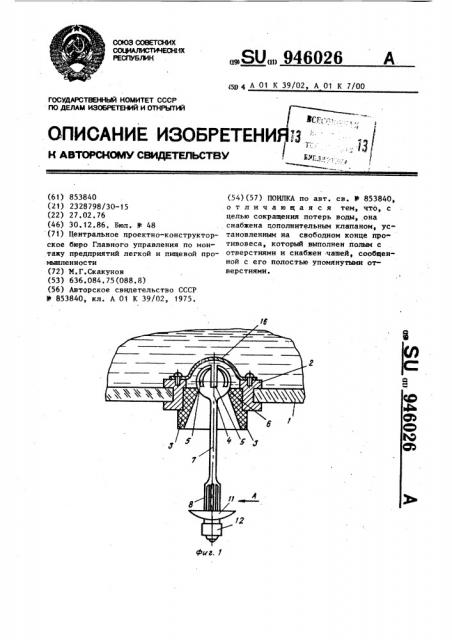

На фиг.1 схематически изображена предложенная поилка, разрез, на

25 фиг.2 « то же, вид по стрелке А на фиг.1.

Поилка включает водоподводящий сосуд 1, в днище которого установлен корпус 2. Корпус снабжен седлом 3 со сферическим клапаном 4, частично выступающим над седлом 3. В расположенной над седлом части клапана выполнены перепускные щели 5, имеющие выход на поверхность 6 контакта клапана 4 с седлом 3. Сферический клапан 4 пе8

6 2 реходит в рычаг 7, снабженный противовесом 8. Противовес 8 выполнен полым и имеет отверстия 9 для сообщения его полости 10 с чашей 11, установленной на противовесе 8. На конце противовеса установлен дополнительный клапан 12, содержащий корпус 13, снабженный седлом 14 и шариком 15.

На корпусе 2 установлена скоба 16, являющаяся ограничителем вертикального перемещения клапана 4.

Поилка работает следующим образом.

Взрослая птица ударяет клювом по рычагу 7 снизу вверх непосредственно в шарик 15 или скобу в противовес 8.

При осевом воздействии на рычаг 7 открываются сразу два клапана: основной

4 и дополнительный 12.

Вода иэ водоподводящего сосуда 1 через клапан 4 по рычагу 7 поступает в чашу 11. Иэ чаши 11 вода, достигнув уровня отверстий 9, переходит в полость 10 противовеса 8, откуда через открывшийся от удара клапан 12в клюв птицы, при этом птица исполь" зует воду иэ чаши 11. При боковом воздействии на рычаг 7 открывается клапан 4, вода по рычагу 7 поступает в чашу 11, и птица используется водой из чаши 11.

Когда поилкой пользуется цыпленок, то он может, ударяя клювом по шарику

15 снизу вверх, получить воду в виде капли из полости 10 противовеса 8 или напиться непосредственно из чапи 11.
