Класс 8 le, 82,»

М 9461 |

СССР

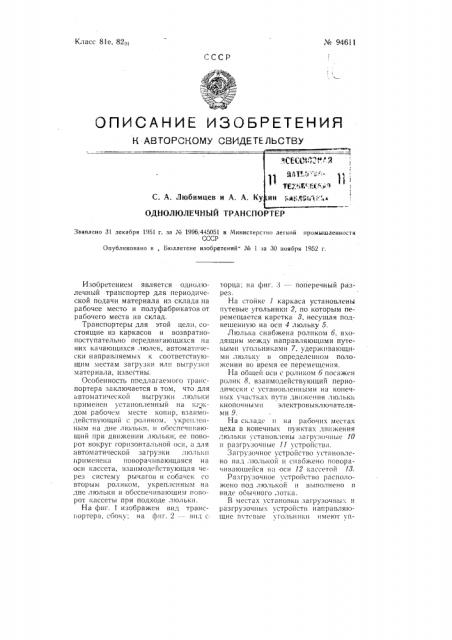

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ОЛНОЛ|ОЛЕЧНЪ|и ТРАНСПОРТЕР

Заявлено 31 декабря 1951 г. за М 1996, 445051 в Министерство легкой промышленности

СССР

Опубликовано в „ Бюллетене изобретений" М 1 за 30 ноября 1952 г.

Изобретением является однолюлечный транспортер для периодической подачи материала из склада на рабочее место и полуфабрикатов от рабочего места на склад.

Транспортеры для этой цели, состоящие из каркасов и возвратнопоступательно передвигавшихся па них качающихся люлек, автоматически направляемых к соответствующим местам загрузки илп выгрузки материала, известны.

Особенность ппедлагаемого транспортера заключается в том, что для автоматической выгрузки люльки применен установленный на к; кдом рабочем месте копир, взаимодействующий с роликом, укрепленным на дне люльки, и оосспсчивающий при движении люльки; се поворот вокруг горизонтальной оси, я для автоматической загрузки люльки применена поворачивающаяся на оси кассета, взаимодс йствуюшая через систему рычагов и собачек со вторым роликом, укрепленным на дне люльки и обеспечивающим поворот кассеты при подходе люльки.

На фиг. 1 изображен вид трансгортера. сбоку: на фпг. 2 — — впд с торца; на фиг. 3 -- поперечный разрез.

На стойке 1 каркаса установлены путевые угольники 2, по которым перемещается каретка 8, несущая подвешенную на оси 4 люльку 5.

Люлька снабжена роликом б, входящим между направляющими путевыми угольниками 7, удерживающими люльку в определекпюм положении во время ее перемещения.

На оощей оси с роликом 6 посажен ролик 8, взаимодействующий периодичсски с установленными на конечных l чистках пути движения люльки кнопочными электровыключателями 9.

На складе и на рабочих местах цеха в конечных пунктах движения люл яки установлены за грузочныс 10

» Pa3rP y3owr> b! e 1 1 i cT1 0»! T « .

Загрузочное устроиство установлено над люлькой и снабжено поворя ивающейся ня оси 12 кассетой 18.

Разгрузочное устройство расположено под люлькой и выполнено в виде ооычного лотка.

В местах установки загрузочных и разгрузочных устройств направляющие путевые угольники имеют уп№ 94611

, I< .1

По сигналу рабочего люлька со склада подается кладовщиком иа рабочее место.

Если рабочий требует люльку с материалом, кладовщик загружает л|ольку и нажимом электрокнопки магнитного пускателя отправляет ее на рабочее место.

По приходе на рабочее место люлька автоматически разгружастся и останавлиьастся под "-,àãðóçî÷íûì устройством.

Рабочий поворотом кассеты 18 вокруг оси 12 загружает люльку и, нажав кнопку магнитного электропускателя, отправляет люльку на склад. На складе люлька, пройдя разгрузочное, устройство и автоматически разгрузившись, останавливается под загрузочным устройством.

Вызов люльки на рабочее место осуществляется нажимом кнопки 17, которая одновременно посредством системы рычагов 18, запорных собачек и электромагнита 14 устанавли I;3PT CTp< . II<) 15 Hil i!E .pCBO pO,! Iii<3 6

II3 I

Люлька приводится в движение от электромотора посред твом привод1 ой цепи 19.

Пр<д,ieT изобретения

Однолюлечиый Тр3 сиортср, состоящий из каркаса и передвигающейся н ие.. < возврятио-;!oui vII3Teльно в

<-дной плоскости ка гяющсйся на оси

;IIo. 1û<è, автоматически направляемойой к соответствующему месту для

: агрузки или разгрузки материала, . тл ii ч а ющи йс я Teil, что для автоматической выгрузки люльки применен устянавливясмый н3 !<37!<,IQM рабочем месте копир, взаимодействующий с нижним роликом, укрепленным на дне люльки и обеспечивающим при движении люльки ее поворот на оси, а для автоматической загрузки люльки применена поворачивающаяся на оси кассета, взаимодействующая через систему рычагов и собачек со вторым роликом, укрепленным на дне люльки и обеспечивающим поворот кассеты при выходе люльки из копира.
