Ингибирующий состав для антикоррозионной упаковочной бумаги

Ингибирующий состав для антикоррозионной упаковочной бумаги

Иллюстрации

Показать все

Реферат



ИНГИБИРУЩИЙ СОСТАВ ДЛЯ АНТИКОРРОЗИОННОЙ УПАКОВОЧНОЙ БУМАГИ, содержащий бензотриазол, отличающийся тем, что, с целью повьппения коррозионно-защитных , свойств бумаги при одновременном снижении ее токсичности, он дополнительно содержит продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20 при следующем соотношении компонентов, мас.%: Бензотриазол 2-91 Продукт взаимодейст S вия циклогексиламина с синтетическими С/) жирными кислотами с числом углеродных атомов 6-20 9-98

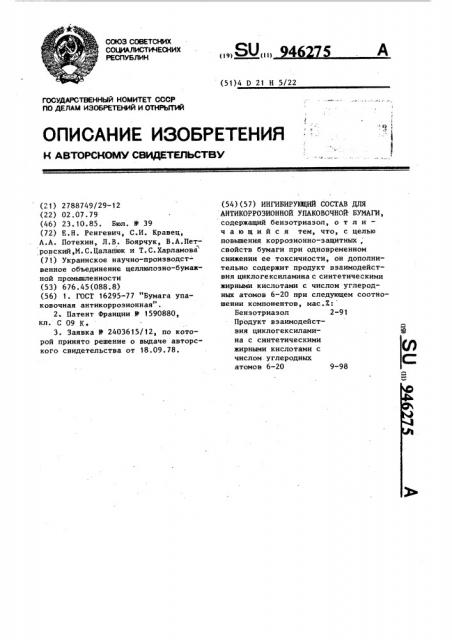

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

«„SU«» (51)4 D 21 Н 5/22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPGHOMY СВИДЕТЕЛЬСТВУ

9-98 (21) 2788749/29-12 (22) 02.07.79 (46) 23.10.85. Бюл. У 39 (72) Е.Н. Ренгевич, С.И. Кравец, А.А. Потехин, Л.В. Боярчук, В.А.Петровский,М. С.Цалапюк и Т. С. Харламова" (71) Украинское научно-производственное объединение целлюлозно-бумажной промышленности (53) 676.45(088.8) (56) 1. ГОСТ 16295-77 "Бумага упаковочная антикоррозионная".

2. Патент Франции 11 1590880 кл. С 09 K.

3. Заявка Ф 2403615/12, по которой принято решение о выдаче авторского свидетельства от 18.09.78. (54) (57) ИНГИБИРУИМЦИЙ СОСТАВ ДЛЯ АНТИКОРРОЗИОННОЙ УПАКОВОЧНОЙ БУМАГИ, содержащий бензотриазол, о т л и— ч а ю шийся тем, что, с целью повышения коррозионно-защитных, свойств бумаги при одновременном снижении ее токсичности, он дополнительно содержит продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20 при следующем соотношении компонентов, мас.7:

Бензотриазол 2-91

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20

946275

Изобретение относится к ингибирующим составам для антикоррозионной упаковочной бумаги с универсальными защитными свойствами и предназначено для использования в целлюлоз- 5 но-бумажной промышленности.

Известно использование в Качестве ингибитора атмосферной коррозии для антикоррозионной упаковочной бумаги метанитробензоата гексамети- 10 ленимина (1) .

Однако данный ингибитор-дефицитный и дорогостоящий.

Известен также ингибирующий состав для антикоррозионной упаковоч- 15 ной бумаги, содержащий бензотриазол и нитрат циклогексиламина f2) .

Недостатком этого состава является высокая токсичность, обусловленная наличием в нем нитрита дицикло- 2б гексиламина, высокая стоимость и низкие коррозионно-защитные свойства.

Известен ингибирующий состав для антикоррозионной бумаги, содержащий уротропин, нитрит натрия и бензотри- 25 аэол (3J .

Недостатком этого состава является химическая несовместимость бензотриаэола и уротропина во влажном сосI тоянии, что снижает ее коррозионнозащитные свойства,так как при наличии влаги уротропин гидролиэуется с выделением аммиака и формальдегида, который в присутствии аммиака взаимодействует с бензотриазолом с образованием нелетучего и нерастворимого в воде соединения. Такой процесс происходит в антикоррозионной бумаге с указанным ингибирующим составом при . хранении законсервированных металло- > изделий при повышении влажности окружающей среды при хранении бумаги в рулонах, так как она содержит до 10Х влаги от ее веса, и при нанесении состава на бумагу-основу, что приво- 5 дит к увеличению расхода ингибиторов и ухудшению ее качества. Кроме того, известный ингибирующий состав токсичен.

Целью изобретения является повышение коррозионно-защитных свойств бумаги при одновременном снижении ее токсичности.

Это достигается тем, что предложенный ингибирующий состав для анти- 55

83,3

16,7

По описанной технологии готовят (примеры 1-3) ингибирунящий состав и вводят его в бумагу-основу до получения общего наноса 5-6 г/м . Весо- вое соотношение компонентов ингибирующего состава в готовой бумаге составляет, мас.X: коррозионной упаковочной бумаги, содержащий бензотриаэол, дополнитель-. но содержит продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20 при следующем соотношении компонентов, мас.7:

Бензотриаэол 2-91

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20 9-98

Такой состав позволяет получить антикоррозионную бумагу с универсальными стабильными защитными свойствами.

Состав можно наносить на бумагу из раствора (в качестве растворителя можно применять воду, спирты, ацетон и т.д.), расплава или расплава с веществом, улучшающим барьерные свойсства бумаги (парафин,микровоск,минеральное масло, смолы и т.п.).

В качестве веществ, способствующих растворению бензотриазола в воде, используют аммиак, этиленгликоль, щелочь и др °

Пример 1. Готовят пропиточ-. ный раствор следующего состава, Х:

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами (С -С ) 10

Бензотриаэол 2

Вода 88

Способом односторонней пропитки бумажного полотна на известных машинах вводят ингибирующий состав в бумагу-основу для получения общего наноса 6 г/м . Весовое соотношение компонентов ингибирующего состава в готовой бумаге составляет, мас.Ж:

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами

Бензотриазол

946275

Пример г J з

Бензотриазол

16,7

2,0 4,8

20

35

Пример

6 f 7

6 4

6 8

Бензотриазол

Аммиак

1,2

0,35

0,7

Вода

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20

Пример 2. Готовят пропиточный раствор следующего состава,й:

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20 2

Бензотриазол 10

Этанол 88

Способом, аналогичным описанному в примере 1, получают образцы антикоррозионной бумаги с соотношением компонентов ингибирующей смеси, 7:

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20 16,7

Бензотриазол 83,3

Общее содержание ингибиторов в бумаге 5-6 г/м .

Пример 4. Готовят расплав компонентов ингибирующей смеси следующего состава, Ж:

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-60

Способом, аналогичным описанному в примере 1, готовят образцы антикор83,3 98,0 95,2

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20

Бензотриазол о

Температура расплава 98 С.

Путем односторонней пропитки бумаги-основы расплавом смеси ингибиторов вводят ингибиторы в бумагу.

Полученные образцы антикоррозионной бумаги содержат 5,0 г/м ингибирующей смеси при следующем соотношении компонентов, 7:

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20 91

Бензотриазол 9

Готовят ряд пропиточных растворов следующего состава, мас.Ж:

87,65 87,3 86,8 розионной бумаги с соотношением компонентов ингибирующей смеси,мас.7:

946275

Пример

) 5 6 .7

50,0

67,0

33,0

Бензотриазол

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20

67,0

50,0

33,0

Бензотриазол 91

Общее содержание ингибиторов в бумаге 5-6 г/м .

Результат ускоренных коррозионных

2б испытаний образцов упаковочной бумаги, проведенных на образцах иэ стали, меди, цинка и образцов с серебряным покрытием представлены в таблице.

Срок испытаний 25 суток.

Коррозионное поражение поверхности образцов (проценты, баллы) Металл

Известный состав

2 3 4

7,5

Без коррозии

Сталь

32-1

Медь

То же

То же

То же То же

85-1

ПотускII нение

Латунь

Потускнение

100 (питинги язвы) 1 (питинг) 1 1 (питинг) (питинг) Цинк

Серебряное покрытие

Пример 9. Готовят пропиточный раствор следующего состава, 7.:

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-20 15

Бензотриазол 15

Ацетон 84,5

Способом, аналогичным описанному в примере 1, получают образцы антикоррозионной бумаги с соотношением компонентов ингибирующей смеси, 7.:

Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов 6-.20 9

Предложенный ингибирующий состав (примеры 1-9) значительно превосходит по универсальным коррозионноэащитным свойствам известный состав.

Кроме того, токсичность бумаги предложенного ингибирующего состава в

50-100 раз меньше, чем токсичность бумаги известного состава.

Без кор- Беэ кор-Без коррозии розин розин

Без кор- Без кор- Без поррозии розин розин

946275

Продолжение таблицы

Металл

Сталь

То же

То же

То же

То же

То же

Потускнение

0 5 (питинг) Серебряное Без кор- Беэ кор-Беэ кор- Без корпокрытие розин розни розин розни

Редактор Л. Утехина Техред З.Палий Корректор И. Эрдейи

Заказ 7023/2 Тираж 360 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Медь

Латунь

posHoHHoe.поражение поверхности образцов (проценты, баллы1

Пример

E (1 (5 6 7 8 9

Без кор- Беэ кор- Без кор- Без кор- Беэ коррозии розин розин розни розин
