Устройство для облучения семян

Устройство для облучения семян

Иллюстрации

Показать все

Реферат

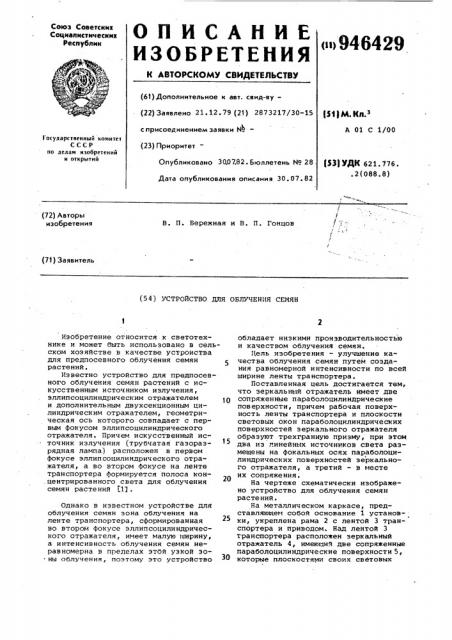

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >946429

Союз Советсннк

Социалистических

Республик (6t) Дополнительное к авт. свид-ву— (22) Заявлено 21. 12. 79 (21) 2873217/30-15 с присоединением заявки Й— (23) Приоритет— ($1)М.Кл з

А 01 С 1/00

Государственный комитет

СССР по делам изобретений и открытий ($3) УДК 621.776. .2(088.8) Опубликовано 300782 ° Бюллетень N9 28 .

Дата опубликования описания 30.07 ° 82 (72) Авторы изобретения

В. П. Бережная и В. П. Гонцов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБЛУЧЕНИЯ СЕМЯН

25

Изобретение относится к светотехнике и может быть использовано в сел ском хозяйстве в качестве устроиства для предпосевного облучения семян растений.

Известно устройство для предпосев ного облучения семян растений с искусственным источником излучения, эллипсоцилиндрическим отражателем и дополнительным двухсекционным цилиндрическим отражателем, геометрическая ось которого совпадает с первым фокусом эллипсоцилиндрического отражателя. Причем искусственный источник излучения (трубчатая газоразрядная лампа) расположен в первом фокусе эллипсоцилиндрического отражателя, а во втором фокусе на ленте транспортера формируется полоса концентрированного света для облучения семян растений t1>.

Однако в известном устройстве для облучения семян зона облучения на ленте транспортера, сформированная во втором фокусе эллипсоцилиндрического отражателя, имеет малую ширину, а интенсивность облучения семян неравномерна в пределах этьй узкой зоны облучения, поэтому это устройство обладает низкими производительностью и качеством облучения семян.

Цель изобретения — улучшение качества облучения семян путем создания равномерной интенсивности по всей ширине ленты транспортера.

Поставленная цель достигается тем, что зеркальный отражатель имеет две сопряженные параболоцилиндрические поверхности, причем рабочая поверхность ленты транспортера и плоскости световых окон параболоцилиндрических поверхностей зеркального отражателя образуют трехгранную призму, при этом два из линейных источников света размешены на фокальных осях параболоцилиндрических поверхностей зеркального отражателя, а третий — в месте их сопряжения.

На чертеже схематически изображено устройство для облучения семян растений.

На металлическом каркасе, представляющем собой основание 1 установки, укреплена рама 2 с лентой 3 транспортера и приводом. Над лентой 3 транспортера расположен зеркальный отражатель 4, имеющий две сопряженные параболоцилиндрические поверхности 5, которые плоскостями своих световых

946429

Составитель В ° Алексеев

Редактор И. Ковальчук Техред С. Мигунова Корректор У. Пономаренко

Заказ 5378/1 Тираж 699 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/ 5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 окон 6 с рабочей поверхностью ленты

3 транспортера образуют трехгранную призму, ребра которой параллельны направлению движения ленты 3 транспортера. Два линейных источника 7 света размещены на фокальных осях параболоцилиндров, а третий линейными источник 8 установлен в месте сопряжения параболоцилиндрических поверх ностей.

В качестве линейных источников 1( излучения можно использовать трубчатые гаэоразрядные лампы, например, типа ДКсТ 10000. Параболоцилиндрические отражатели могут быть составлены из частей со4окусных параболоцилиндров, выполненных, например, из набора металлических пластин с отражающим покрытием, вставленных в рейки каркаса.

Устройство работает следующим образом.

При подключении источников излучения к источнику питания в соответствующем режиме непрерывном или им пульсном) на рабочей поверхности ленты транспортера создается зона с равномерной интенсивностью облучения семян по всей ширине ленты транспортера, что обеспечивает одинаковые условия облучения большого количества семян, лежащих на движущейся лен- 30 те транспортера. Количество поглощенной семенами лучистой энергии и время облучения регулируются выбором яркости источников излучения, длитель ности импульса излучения и скорости движения транспортера.

Предлагаемое устройство позволяет создать зону с равномерной интенсивностью облучения семян по всей ширине ленты транспортера, повысить производительность устройства для облучения семян и качество облучения семян.

Формула изобретения

Устройство для облучения семян, включающее основание, ленту транспортера с приводом", линейные источники света и зеркальный отражатель, о тл и ч а ю щ е е с я тем, что, с целью улучшения качества облучения семян путем создания равномерной интенсивности по всей ширине ленты транспортера., зеркальный отражатель имеет две сопряженные параболоцилиндрические поверхности, причем рабочая поверхность ленты транспорТера и плоскости световых окон параболоцилиндрических поверхностей зеркального отражателя одразуют трехгранную призму, при этом два из линейных источников света размещены на фокальных осях параболоцилиндрических поверхностей зеркального отражателя, а третий— в месте их сопряжения.

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 532363, кл. A 01 С 9/26, 1976 (прототип).
