Способ заделки трещин, отверстий и т.п. в стенках газопроводов

Способ заделки трещин, отверстий и т.п. в стенках газопроводов

Иллюстрации

Показать все

Реферат



Pk 94661

Класс 47f, 1-,а

СССР 1Ы . ih;3PA g ," ., тг а-;.;

I !

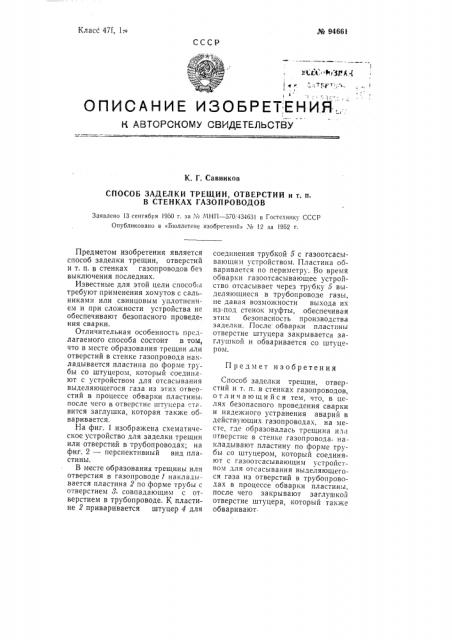

ОПИСАНИЕ ИЗОБРЕТЕНИЯ-.;

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. Г. Савинков

СПОСОБ ЗАДЕЛКИ ТРЕЩИН, ОТВЕРСТИЙ и т. и.

В СТЕНКАХ ГАЗОПРОВОДОВ

Заявлено 13 сентября 1950 г. за ¹»1HH — 570,434631 в Гостехнику СССР

Опубликовано в «Б1оллетене изобретений» ¹ 12 за 1952 г.

Предмет изобретения

Предметом изобретения является способ заделки трещин, отверстий и т. п. в стенках газопроводов без выключения последних.

Известные для этой цели способы требуют применения хомутов с сальниками или свинцовым уплотнением и при сложности устройства не обеспечивают безопасного проведе-, ния сварки.

Отличительная особенность предлагаемого способа состоит в том, что в месте образования трещин или отверстий в стенке газопровода накладывается пластина по форме трубы со штуцером, который соединяют с устройством для отсасывания выделяющегося газа из этих отверстий в процессе обварки пластины, после чего в отверстие штуцера ставится заглушка, которая также обваривается.

На фиг. 1 изображена схематическое устройство для заделки трещин или отверстий в трубопроводах; на фиг. 2 — перспективный вид пластины.

В месте образования трещины или отверстия в газопроводе 1 накладь вается пластина 2 по форме трубы с отверстием 8, совпадающим с отверстием в трубопроводе. К пластине 2 приваривается штуцер 4 для соединения трубкой 5 с газоотсасывающим устройством. Пластина обваривается по периметру. Во время обварки газоотсасывающее устройство отсасывает через трубку 5 выделяющиеся в трубопроводе газы, не давая возможности выхода их из-под стенок муфты, обеспечивая этим безопасность производства заделки. После обварки пластины отверстие штуцера закрывается заглушкой и обваривается со штуцером.

Способ заделки трещин, отвер ° стий и т. п. в стенках газопроводов, отличающийся тем, что, в целях безопасного проведения сварки и надежного устранения аварий в действующих газопроводах, на месте, где образовалась трещина или отверстие в стенке газопровода, накладывают пластину по форме трубы со штуцером, который соединяют с газоотсасывающим устройством для отсасывания выделяющегося газа из отверстий в трубопроводах в процессе обварки пластины, после чего закрывают заглушкой отверстие штуцера, который также обваривают № 94661

Фиг; 1

° в % °

Фиг. 2.

Отв. редактор И. Д. Тихомиров.

Гтандартгиз. Подп, к печ. 19/XI1-1955 r. Объем 0,125 и. л. Тираж 2000. Цена 25 кэп:

Арзамасская типография Облполиграфиздата, Володарского, 71 а. Заказ 1301.
