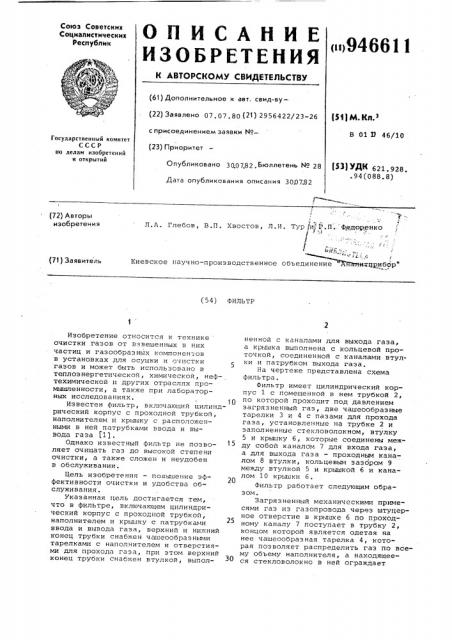

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 07, 07. 80 (2! ) 2956422/23-26 f /) ) М. Кд.> с присоединением заявки ¹

В 01 D 46/10

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет (531УДК 621. 928 °.94(088.8) ОпУбликовано 300782 е Бюллетень ¹ 28

Дата опубликования описания 300782

Л.а. Глебов, В.П. Хвостов, Л.И. Тур ти &.П.. Федоренко

I .-,: р:, „ н ( киенанае научна-праиенадаененнае абъединение нннеинедрибар" (72) Авторы изобретения (71) Заявитель (54) ФИЛЬТР

Изобретение оТНосНТсН к технике очистки газов от взвешенных в них частиц и газообразных компонентов в установках для осушки и очистки 5 газов и может быть использовано в теплознергетической, химической, нефтехимической и других отраслях промышленности, а также при лабораторных исследованиях.

Известен фильтр, включающий цилиндрический корпус с проходной трубкой, наполнителем и крышку с расположенными в ней патрубками ввода и вывода газа (1).

Однако известный фильтр не позволяет очищать газ до высокой степени очистки, а также сложен и неудобен в обслуживании.

Цель изобретения — повышение эф20 фективности очистки и удобства обслуживания.

Указанная цель достигается тем, что в фильтре, включающем цилиндрический корпус с проходной трубкой, наполнителем и крышку с патрубками ввода и вывода газа, верхний и нижний конец трубки снабжен чашеообразными тарелками с наполнителем и отверстиями для прохода газа, при этом верхний конец трубки снабжен втулкой, выполненной с каналами для выхода газа, а крьдака выполнена с кольцевой проточкой, соединенной с каналами втулки и патрубком выхода газа.

На чертеже представлена схема фильтра.

Фильтр имеет цилиндрический корпус 1 с помещенной в нем трубкой 2, по которой проходит под давлением загрязненный газ, две чашеообраэные тарелки 3 и 4 с пазами для прохода газа, установленные на трубке 2 и заполненные стекловолокном, втулку

5 и крышку б, которые соединены между собой каналом 7 для входа газа, а для выхода газа — проходным каналом 8 втулки, кольцевым зазором 9 между втулкой 5 и крышкой б и каналом 10 крышки б.

Фильтр работает следующим образом.

Загрязненный механическими примесями газ из газопровода через штуцерное отверстие в крышке б по проходному каналу 7 поступает в трубку 2, концом которой является одетая на нее чашеообраэная тарелка 4, которая позволяет распределить газ по всему объему наполнителя, а находящееся стекловолокно в ней ограждает

946611

Формула изобретения полость трубки 2 от забивания частицами самого наполнителя.

Газу под давлением пройця накопитель, очищается и поднимается вверх, попадает в конструктивно выполненные пазы второй чашеообраэной тарелки 3. 5

Форма тарелки позволяет избежать застойных газовых эон, а стекловолокно в ней предохраняет очищенный газ от попадания взвешенных частиц самого наполнителя, что улучшает качест )p во очистки. Пройдя через пазы в тарелке 3, газ попадает в дополнитель; ные каналы 8-10 и, через выходное отверстие в крышке 6 очищенный гаэ попадает в газовую магистраль. После-15 довательно соединенные каналы 8-10 позволяют обеспечить простоту и удобство в эксплуатации.

К преимуществам предлагаемого фильтра относятся простота получения очищенного от механических примесей и газообразных компонентов газа, широкая область применения в автоматизированных газоаналитических системах, высокая надежность и простота в эксплуатации. Ркономический эффект от внедрения фильтра по второму году серийного изготовления составляет

42,8 тыс.руб, Фильтр, включающий цилиндрический корпус с проходной трубкой, наполнителем и крышку с расположенными в ней патрубками ввода и вывода газа, отличающийся тем, что, с целью повышения эффективности очистки и удобства обслуживания, верхний и нижнйй конец трубки снабжен чашеообразными тарелками с наполнителем и отверстием для прохода газа, при этом верхний конец трубки. снабжен втулкой, выполненной с каналами для выхода газа, а крышка выполнена с кольцевой проточкой, соединенной с каналами втулки и патрубком выхода газа.

Источники информации, принятые во внимание при экспертизе

1. Фильтр с наполнителем из стекловаты. Производство народного предприятия ГДР, 1975.
