Штамп для изготовления плоских деталей

Штамп для изготовления плоских деталей

Иллюстрации

Показать все

Реферат

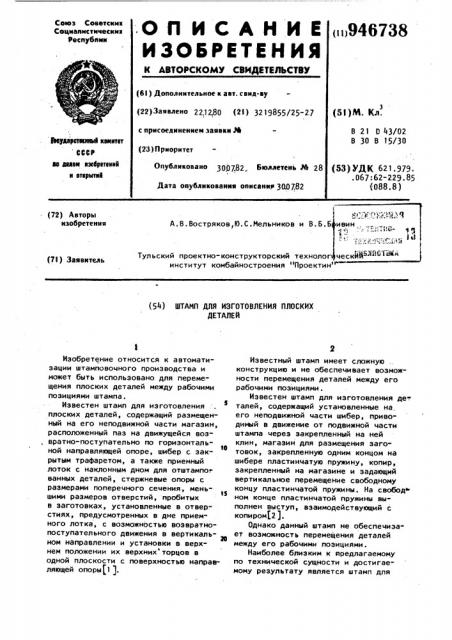

Союз Советских

Социалистических

Рвснубпии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6 l ) Дополнительное к авт. саид-ву (22}Заявлено 22.1 280 (21) 3219855/25-27 (5) ) М. Кл. с присоединением заявки М (23)Приоритет

В 21 0 43/02

В 30 В 15/30

9еударстаавй кеинтвт СССР

N двави изобретений н еткрыткй (53) УДК 621.979..067:62-229.85 (088.8) Опубликовано 3®782.. Бюллетень .% 28

Дата опубликования описания 300782 (22) Авторы изобретения

А.В.Востряков,Ю.С.Мельников и В.Б.Б

Тульский проектно-конструкторский технолог институт комбайностроения "Проектин (21) Заявитель (54) ШТАМП ДЛЯ ИЗГОТОВЛЕНИЯ ПЛОСКИХ

ДЕТАЛЕЙ

Изобретение относится к автоматизации штамповочного производства и может быть использовано для перемещения плоских деталей между рабочими позициями штампа.

Известен штамп для изготовления плоских деталей, содержащий размещенный на его неподвижной части магазин, расположенный паэ на движущейся воз, вратно-поступательно по горизонтальной направляющей опоре, шибер с закрытым трафаретом, а также приемный лоток с наклонным дном для отштампо-. ванных деталей, стержневые опоры с размерами поперечного сечения, меньtS шими размеров отверстий, пробитых в заготовках, установленные в отвер-. стиях, предусмотренных в дне приемного лотка, с возможностью возвратнопоступательного движения в вертикаль20 ном направлении и установки в верхнем положении их верхних торцов в одной плоскости с поверхностью направляющей опоры(1 ).

Известный штамп имеет сложную .. конструкцию и не обеспечивает возможности перемещения деталей между его рабочими позициями .

Известен штамп для изготовления де-. талей, содержащий установленные на, его неподвижной части шибер, приводимый в движение от подвижной части штампа через закрепленный на ней клин, магазин для размещения заготовок, закрепленную одним концом на шибере пластинчатую пружину, копир, закрепленный на магазине и задающий вертикальное перемещение свободному концу пластинчатой пружины. На свобод " ном конце пластинчатой пружины выполнен выступ, взаимодействующий с копи ром(2 ).

Однако данный штамп не обеспечизает возможность перемещения деталей между его рабочими позициями.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является штамп для

3 94673 изготовления плоских деталей, содержащий смонтированную на его неподвижной части ползушку,приводимую в возвратно-поступательное движение в направлении перемещения деталей двусторонним клином, установленным на подвижной части штампа, рычаг, шарнирно закрепленный на ползушке одним концом при помощи оси и взаимодействующий другим концом с де- 1о талями, подпружиненный в направлении неподвижной части штампа и имеющий со стороны зеркала матриц сквозной паз(3 j.

В известном штампе также не предусмотрена возможность перемещения деталей между его рабочими позициями.

Цель изобретения — обеспечение возможности перемещения деталей между рабочими позициями штампа.

Поставленная цель достигается тем, что в штампе для изготовления плоских деталей, содержащем смонтированную на его неподвижной части ползушку, приводимую в возвратно-поступательное движение в направлении перемещения деталей двусторонним клином, смонтированным на подвижной части штампа, рычаг, шарнирно закрепленный на ползушке одним концом при помощи оси и взаимодействующий другим концом с деталью, подпружиненный в направлении неподвижной части штампа и имеющий со стороны зеркала матрицы сквозной паз, на неподвижной части штампа, за крайней в направлении перемещения детали рабочей позицией дополнительно установлен шаговый упор, в рычаге параллельно цО . направлению перемещения деталей выполнен паз с длиной, не меньшей величины допуска на размер детали в направлении ее перемещения, ось размещена в пазу, а рычаг подпружинен относительно ползушки в направлении

45 перемещения детали.

На чертеже изображен предлагаемый штамп.

Штамп для изготовления плоских де" талей содержит ползушку 1, перемещающуюся по направляющим 2, закрепленным (или выполненные за одно целое) на планке 3, которая смонтирована на нижней плите 4 штампа.

На ползушке 1 закреплена ось 5, расположенная в пазу а, выполненном в рычаге 6, на плоскости которого со стороны зеркала 7 матриц 8 и 9

8 4 выполнен сквозной паз б, в частности трапецеидальный .

Рычаг 6 подпружинен к зеркалу матриц 8 и 9 пружиной 10. В матрице 9 установлен выталкиватель 11, а на нижней плите 4 закреплен неподвижный шаговый упор 12. На верхней плите

l3 штампа смонтированы двусторонний клин 14 и пуансоны 15 и 16. Длина паза б больше величины допуска на размер детали.

Штамп для изготовления плоских деталей работает следующим образом.

При ходе верхней плиты 13 штампа вверх клин 14 приводит в движение ,ползушку 1 по направляющим 2. Рычаг б торцом перемещает деталь 17 до взаимодействия с упором 12, сжимая в конце хода пружину 18 на величину не менее величины допуска на ширину детали 17.

При этом обеспечивается дожим детали 17 до упора 12 и компенсация разности максимального и минимального размеров детали 17 определяемых допуском на ее ширину. Деталь 17 поднимается выталкивателем 11 над упором 12 и удаляется из рабочей зоны штампа следующей деталью 17.

При ходе верхней плиты 13 вниз ползушка 1 и рычаг перемещаются в исходное положение. Затем цикл повторяется.

Эффект от использования предлагаемого штампа заключается в обеспечении возможности перемещения деталей между рабочими позициями штампа.

Формула изобретения

Штамп для изготовления плоских деталей, содержащий смонтированную на его неподвижной части ползушку, приводимую в возвратно-поступательное движение в направлении перемещения деталей двусторонним клином, установленным на подвижной части штампа, рычаг, шарнирно закрепленный на ползушке одним концом при помощи оси и взаимодействующий другим концом с деталью, подпружиненный в направлении неподвижной части штампа и имеющий со стороны зеркала матрицы сквозной паз, отличающийся тем, что, с целью обеспечения возможности перемещения деталей между рабочими позициями штампа, на его неподвижной части за крайней в направлении пере946738

Составитель lO.Жаворонков

Редактор А.Лежнина Техред 3. Палий Корректор О. Билак

Заказ 5412/17 Тираж 845 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1.13035,Москва,N-35,Раушская наб.,д.4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

5 мещения детали рабочей позицией дополнительно установлен шаговый упор, в рычаге параллельно направлению перемещения деталей выполнен паз с длиной, не меньшей величины допус- g ка на размер детали в направлении ее перемещения, ось размещена в пазу, а рычаг подпружинен относительно, ползушки в направлении перемещения детали.

Ь

Источники информации, принятые во внимание при зкспертизе

1. Авторское. свидетельство СССР и 389871, кл. В 21 D 43/06, 28.06.71.

2. Авторское свидетельство СССР

И 573232. кл. В 21 D 43/02, В 30 В 15/30, 30.12-75

3. Авторское свидетельство СССР

N 575163, кл. В 21 D 45/00, 09.06.76 прототип ).
